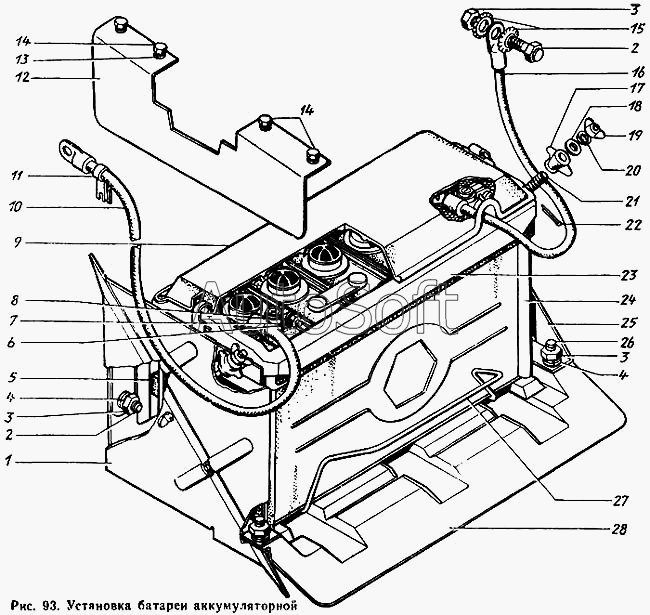

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка батареи аккумуляторной
24
24
24
1
2
2
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3703295 | 1***5 | Щиток нижний в сборе | |
| 201499-П8 | 2***8 | Болт | |
| 1 | 1***0 | Кронштейн крепления гнезда передний в сборе | |
| 2 | 2***8 | Болт | |
| 3 | 2***8 | Гайка | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 1***Б | Буфер | |
| 6 | 2***6 | Болт | |
| 7 | 2***6 | Шайба пружинная | |
| 8 | 2***6 | Гайка | |
| 9 | 1***1 | Крышка аккумуляторной батареи | |
| 10 | 1***2 | Провод батарея аккумуляторная-стартер в сборе | |
| 11 | 3***П | Скоба | |
| 12 | 1***0 | Щиток аккумуляторной батареи верхний в сборе | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 2***8 | Болт | |
| 15 | 2***2 | Шайба зубчатая | |
| 16 | 1***0 | Провод аккумуляторной батареи к выключателю массы в сборе | |
| 17 | 1***9 | Упор стяжки крепления аккумуляторной батареи | |
| 18 | 2***8 | Шайба | |
| 19 | 2***8 | Гайка-барашек | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 1***5 | Стяжка крепления аккумуляторной батареи и кожуха | |
| 22 | 2***8 | Шплинт | |
| 23 | 1***4 | Рамка крепления аккумуляторной батареи | |
| 24 | 1***А | Батарея аккумуляторная с электролитом | |
| 24 | 1***А | Батарея аккумуляторная сухозаряженная | |
| 24 | 1***0 | Батарея аккумуляторная с электролитом 6СТ-90 | |
| 24 | 1***1 | Батарея аккумуляторная сухозаряженная 6СТ-90 | |
| 25 | 1***3 | Кронштейн крепления гнезда задний | |
| 26 | 2***8 | Болт | |
| 27 | 1***9 | Скоба аккумуляторной батареи | |
| 28 | 1***Б | Гнездо аккумуляторной батареи в сборе |
