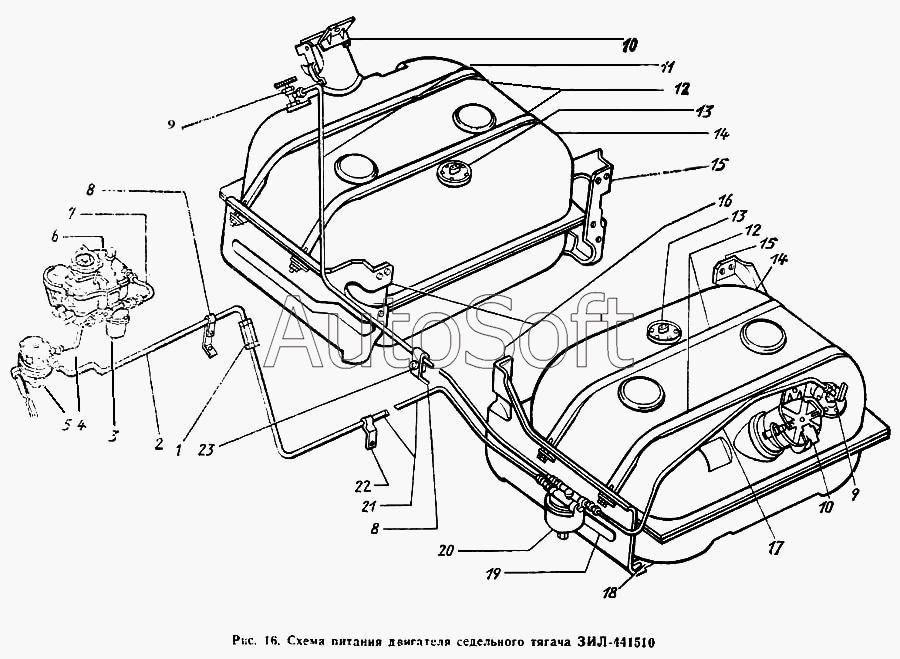

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Схема питания двигателя седельного тягача ЗИЛ-441510
23
19
19
19
19
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
18
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3806048-Б | 1***Б | Прокладка фланца приемной трубы | |
| 130-1101313 | 1***3 | Пробка сливного отверстия | |
| 130-1101406 | 1***6 | Опора топливного бака с подкладкой в сборе | |
| 130-1104012-Б | 1***Б | Трубка с краном в сборе | |
| 130-1104712-В | 1***В | Фильтр приемной трубки в сборе | |
| 130-1104741-А | 1***А | Фланец крепления фильтра приемной трубки топливного бака | |
| 201456-П8 | 2***8 | Болт | |
| 201458-П8 | 2***8 | Болт | |
| 201540-П8 | 2***8 | Болт | |
| 201542-П8 | 2***8 | Болт | |
| 252005-П8 | 2***8 | Шайба | |
| 252006-П8 | 2***8 | Шайба | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252137-П2 | 2***2 | Шайба пружинная | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| 262542-П8 | 2***8 | Пробка | |
| 1 | 3***8 | Штуцер | |
| 2 | 1***В | Трубка от фильтра-отстойника передняя в сборе | |
| 3 | 4***0 | Фильтр тонкой очистки топлива | |
| 4 | 1***0 | Трубка от топливного насоса к карбюратору | |
| 5 | 1***Б | Насос топливный в сборе | |
| 6 | 1***0 | Карбюратор К90 со штуцером в сборе | |
| 7 | 1***0 | Трубка от фильтра к карбюратору | |
| 8 | 3***9 | Скоба | |
| 9 | 1***В | Трубка топливного бака приемная с фильтром в сборе | |
| 10 | 1***Б | Пробка топливного бака | |
| 11 | 1***В | Трубка | |
| 12 | 1***Б | Хомут крепления топливного бака в сборе | |
| 12 | 1***Б | Хомут крепления топливного бака в сборе | |
| 13 | 1***0 | Датчик указателя уровня топлива типа БМ165-Б | |
| 14 | 1***А | Бак топливный в сборе | |
| 14 | 1***А | Бак топливный в сборе | |
| 15 | 1***2 | Кронштейн крепления топливного бака задний | |
| 15 | 1***2 | Кронштейн крепления топливного бака задний | |
| 16 | 1***2 | Кронштейн крепления топливного бака передний | |
| 16 | 1***2 | Кронштейн крепления топливного бака передний | |
| 17 | 1***Б | Трубка от топливного бака к фильтру-отстойнику | |
| 18 | 1***6 | Балка крепления топливного бака с прокладкой в сборе | |
| 18 | 1***6 | Балка крепления топливного бака с прокладкой в сборе | |
| 19 | 2***8 | Гайка | |
| 19 | 2***8 | Гайка | |
| 19 | 2***8 | Гайка | |
| 19 | 2***8 | Гайка | |
| 20 | 4***0 | Фильтр-отстойник в сборе | |
| 21 | 1***Б | Трубка от фильтра-отстойника продольная в сборе | |
| 22 | 1***9 | Скоба крепления топливопроводов | |
| 23 | 2***8 | Винт | |
| 23 | 2***8 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
