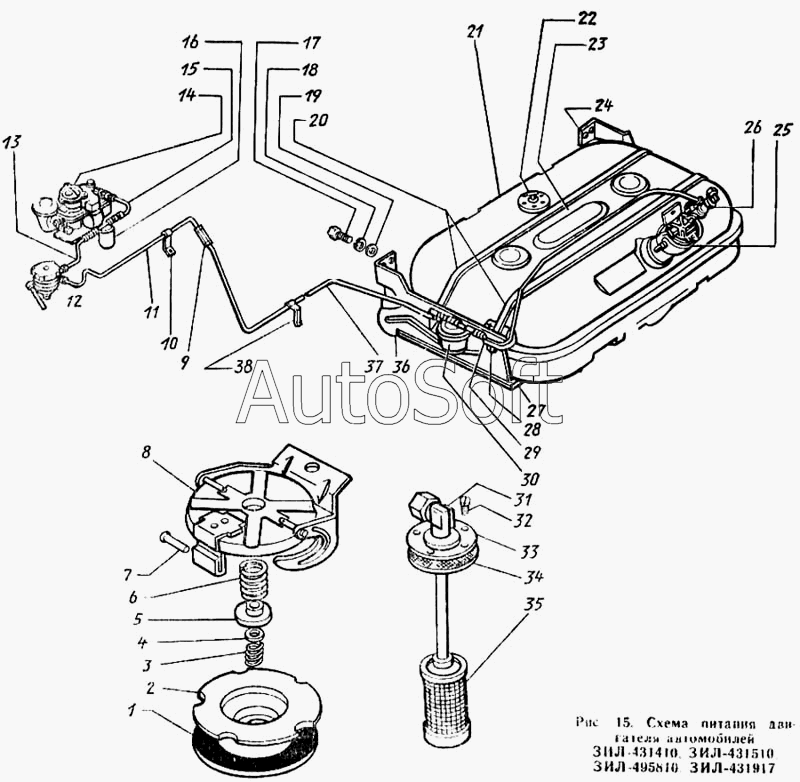

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Схема питания двигателя автомобилей ЗИЛ-431410, ЗИЛ-431510, ЗИЛ-495810, ЗИЛ-431917
25
11
12
13
14
15
16
17
18
19
20
21
22
23
24
10
26
27
28
29
30
31
32
33
34
35
36
37
38
17
17
17
14
24
36
23
37
20
21
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1101313 | 1***3 | Пробка сливного отверстия | |
| 130-1101406 | 1***6 | Опора топливного бака с подкладкой в сборе | |
| 130Д1-1101206 | 1***6 | Балка крепления топливного бака с прокладкой в сборе | |
| 250510-П8 | 2***8 | Гайка | |
| 252005-П8 | 2***8 | Шайба | |
| 252006-П8 | 2***8 | Шайба | |
| 252007-П8 | 2***8 | Шайба регулировочная | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| 1 | 1***Б | Прокладка пробки топливного бака | |
| 2 | 1***Б | Корпус в сборе | |
| 3 | 1***0 | Пружина впускного клапана | |
| 4 | 1***0 | Клапан впускной топливного бака | |
| 5 | 1***А | Клапан выпускной | |
| 6 | 1***5 | Пружина выпускного клапана | |
| 7 | 2***8 | Заклепка-ось | |
| 8 | 1***Б | Облицовка пробки топливного бака в сборе | |
| 9 | 3***8 | Штуцер | |
| 10 | 3***9 | Скоба | |
| 11 | 1***В | Трубка от фильтра-отстойника передняя в сборе | |
| 12 | 1***2 | Насос топливный Б10-1 в сборе | |
| 13 | 1***0 | Трубка от топливного насоса к карбюратору | |
| 14 | 1***2 | Карбюратор К88АТ со штуцером в сборе | |
| 14 | 1***0 | Карбюратор К90 со штуцером в сборе | |
| 15 | 1***0 | Трубка от фильтра к карбюратору | |
| 16 | 4***0 | Фильтр тонкой очистки топлива | |
| 17 | 2***8 | Болт | |
| 17 | 2***8 | Болт | |
| 17 | 2***8 | Болт | |
| 17 | 2***8 | Болт | |
| 18 | 2***П | Шайба пружинная крепления балки | |
| 19 | 2***8 | Гайка | |
| 20 | 1***Б | Хомут крепления топливного бака в сборе | |
| 20 | 1***Б | Хомут крепления топливного бака в сборе | |
| 21 | 1***Г | Бак топливный в сборе | |
| 21 | 1***А | Бак топливный в сборе | |
| 22 | 1***0 | Датчик указателя уровня топлива типа БМ165-Б | |
| 23 | 1***2 | Трубка от бака к фильтру-отстойнику | |
| 23 | 1***Б | Трубка от топливного бака к фильтру-отстойнику | |
| 24 | 1***В | Кронштейн крепления топливного бака задний | |
| 24 | 1***2 | Кронштейн крепления топливного бака задний | |
| 25 | 1***Б | Пробка топливного бака | |
| 26 | 1***Б | Трубка приемная с фильтром в сборе | |
| 27 | 1***2 | Балка крепления топливного бака в сборе | |
| 28 | 2***8 | Гайка | |
| 29 | 1***5 | Прокладка хомута крепления топливного бака | |
| 30 | 4***0 | Фильтр-отстойник топлива в сборе | |
| 31 | 1***А | Угольник с трубкой в сборе | |
| 32 | 2***8 | Винт | |
| 33 | 1***А | Фланец | |
| 34 | 1***Б | Прокладка | |
| 35 | 1***В | Фильтр приемной трубки в сборе | |
| 36 | 1***В | Кронштейн крепления топливного бака передний | |
| 36 | 1***2 | Кронштейн крепления топливного бака передний | |
| 37 | 1***Б | Трубка от фильтра-отстойника продольная в сборе | |
| 37 | 1***Б | Трубка от фильтра-отстойника продольная в сборе | |
| 38 | 1***9 | Скоба |
