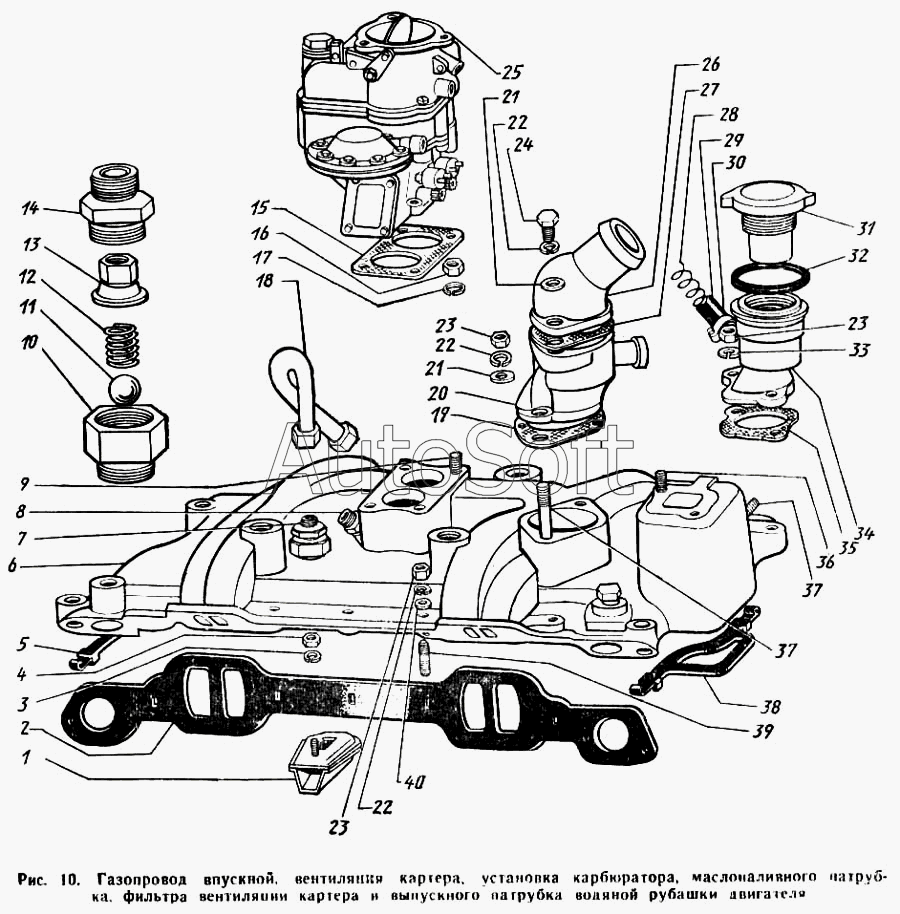

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Газопровод впускной, вентиляция картера, установка карбюратора
30
22
22
22
23
23
23
24
25
26
27
28
29
21
21
31
32
33
34
35
36
37
37
38
39
40
9
1
2
3
4
5
6
7
8
25
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1008012-Б | 1***Б | Труба впускная в сборе | |
| 130-1014010-Б | 1***Б | Патрубок вентиляции картера с горловиной в сборе | |
| 130-1014049 | 1***9 | Клапан вентиляции картера с трубкой (комплект) | |
| 1 | 1***2 | Маслоуловитель в сборе | |
| 2 | 1***2 | Прокладка | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Гайка | |
| 5 | 1***Б | Прокладка впускной трубы концевая задняя | |
| 6 | 1***5 | Труба впускная | |
| 7 | 1***Б | Клапан вентиляции картера в сборе | |
| 8 | 3***8 | Штуцер ввертной | |
| 9 | 3***8 | Шпилька | |
| 10 | 1***Б | Корпус клапана | |
| 11 | 3***П | Шарик | |
| 12 | 1***9 | Пружина клапана | |
| 13 | 1***7 | Обойма клапана | |
| 14 | 1***Б | Крышка корпуса клапана | |
| 15 | 1***7 | Прокладка карбюратора | |
| 16 | 2***8 | Гайка | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 1***В | Трубка вентиляции картера в сборе | |
| 19 | 1***7 | Прокладка патрубка | |
| 20 | 1***1 | Патрубок выпускной водяной рубашки нижний | |
| 21 | 3***8 | Шайба упорная | |
| 22 | 2***2 | Шайба пружинная | |
| 22 | 2***2 | Шайба пружинная | |
| 23 | 2***8 | Гайка | |
| 23 | 2***8 | Гайка | |
| 23 | 2***8 | Гайка | |
| 24 | 2***8 | Болт | |
| 25 | 1***0 | Карбюратор К90 со штуцером в сборе | |
| 25 | 1***Д | Карбюратор К88-АМ | |
| 26 | 1***2 | Патрубок выпускной водяной рубашки верхний | |
| 27 | 1***3 | Прокладка верхнего патрубка | |
| 28 | 1***8 | Пружина распорная | |
| 29 | 1***6 | Шланг замыкающий вентиляции картера | |
| 30 | 3***П | Хомутик червячный | |
| 31 | 1***3 | Патрубок маслоналивной горловины | |
| 32 | 1***0 | Кольцо уплотнительное | |
| 33 | 2***2 | Шайба пружинная | |
| 34 | 1***1 | Крышка маслоналивная | |
| 35 | 1***9 | Прокладка маслоналивного патрубка вентиляции картера | |
| 36 | 4***8 | Шпилька | |
| 37 | 3***8 | Шпилька | |
| 37 | 3***8 | Шпилька | |
| 38 | 1***Б | Прокладка передняя | |
| 39 | 3***8 | Шпилька | |
| 40 | 2***8 | Шайба |
