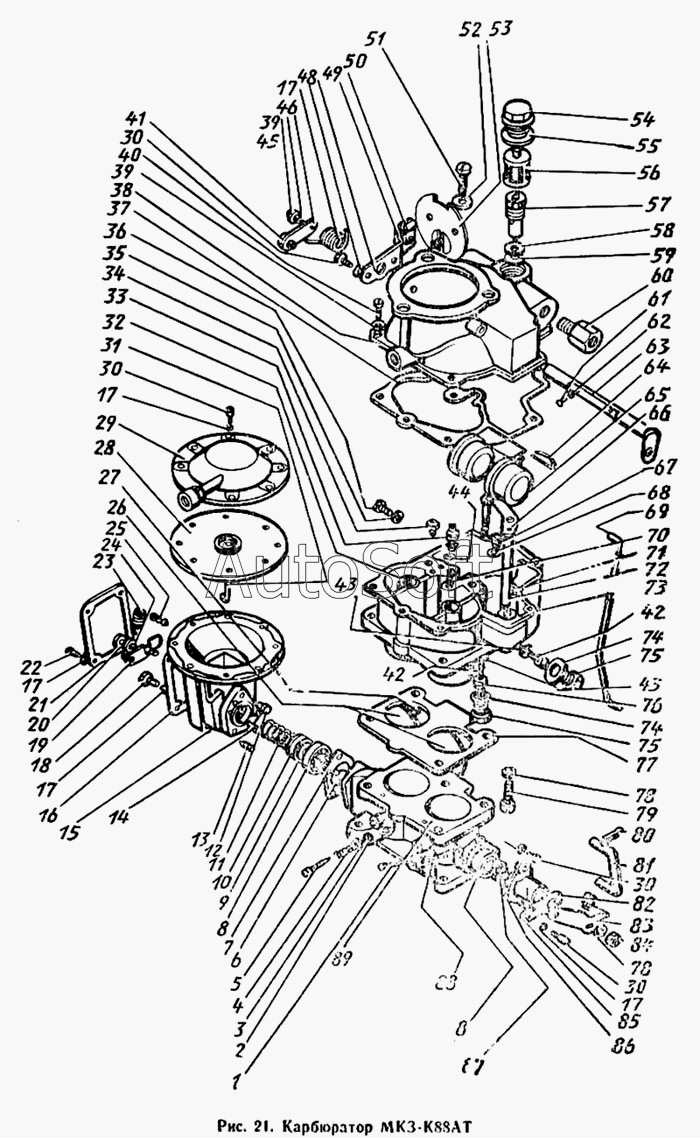

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Карбюратор МКЗ-К88АТ
53
64
63
62
61
60
59
58
57
56
55
54
65
52
51
50
49
48
47
46
45
44
43
43
42
42
77
89
88
87
86
85
84
83
81
80
79
78
78
41
76
75
75
74
74
73
72
71
70
69
68
67
66
6
17
17
17
17
16
15
14
13
12
11
10
9
8
8
7
18
5
4
3
2
1
30
30
30
30
40
39
39
38
37
36
35
34
33
32
32
31
29
28
27
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1107010-42 | 1***2 | Карбюратор К88АТ со штуцером в сборе | |
| 130-1107208-Б | 1***Б | Толкатель экономайзера | |
| 130-1107300-Ж | 1***Ж | Корпус верхний в сборе | |
| 130-1107400-Г | 1***Г | Корпус поплавковой камеры в сборе | |
| 130-1107500-В3 | 1***3 | Камера смесительная в сборе | |
| 130-1107524-Б | 1***Б | Корпус диафрагменного механизма в сборе | |
| 130-1107540-Г | 1***Г | Привод дроссельных заслонок в сборе | |
| 1 | 3***8 | Болт регулировочный | |
| 2 | 1***7 | Шайба уплотнительная | |
| 3 | 1***5 | Обойма шайбы | |
| 4 | 1***6 | Пружина иглы холостого хода | |
| 5 | 1***Б | Игла регулировочная холостого хода | |
| 6 | 1***Г | Ось дроссельных заслонок с рычагом в сборе | |
| 7 | 1***1 | Прокладка корпуса диафрагменного механизма | |
| 8 | 1***Б | Подшипник оси дроссельных заслонок в сборе | |
| 9 | 1***8 | Опора манжеты | |
| 10 | 1***В | Манжета уплотнительная | |
| 11 | 1***8 | Пружина | |
| 12 | 1***8 | Жиклер ограничителя воздушный | |
| 13 | 1***Б | Винт упорный | |
| 14 | 1***7 | Жиклер ограничителя вакуумный | |
| 15 | 1***3 | Корпус диафрагменного механизма | |
| 16 | 1***9 | Прокладка | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 2***8 | Винт | |
| 19 | 1***В | Рычаг ограничителя в сборе | |
| 20 | 2***8 | Гайка | |
| 21 | 1***6 | Крышка ограничителя | |
| 22 | 2***8 | Винт | |
| 23 | 1***Б | Пружина ограничителя | |
| 24 | 1***Б | Шайба | |
| 25 | 1***6 | Винт пружины | |
| 26 | 1***1 | Заслонка дроссельная | |
| 27 | 2***8 | Винт | |
| 28 | 1***9 | Диск диафрагмы | |
| 29 | 1***3 | Крышка диафрагменного механизма с направляющей втулкой в сборе | |
| 30 | 2***9 | Винт | |
| 31 | 1***Б | Диафрагма с тягой в сборе | |
| 32 | 1***Б | Диффузор малый | |
| 32 | 1***3 | Рычаг связи дроссельных заслонок | |
| 33 | 1***В | Жиклер холостого хода | |
| 34 | 1***2 | Жиклер воздушный | |
| 35 | 1***7 | Прокладка | |
| 36 | К***6 | Пробка | |
| 37 | 1***1 | Прокладка | |
| 38 | 1***В | Корпус верхний | |
| 39 | 2***2 | Шайба пружинная | |
| 40 | 2***8 | Винт | |
| 41 | 3***8 | Болт | |
| 42 | 1***Б | Жиклер полной мощности | |
| 43 | 1***3 | Прокладка механического экономайзера и жиклера холостого хода | |
| 44 | 1***8 | Прокладка жиклера холостого хода | |
| 45 | 2***8 | Гайка | |
| 46 | 1***А | Рычаг воздушной заслонки в сборе | |
| 47 | 1***0 | Пружина валика | |
| 48 | 1***А | Кронштейн троса воздушной заслонки | |
| 49 | 3***8 | Болт | |
| 50 | 1***4 | Зажим троса | |
| 51 | 1***7 | Винт канала иглы | |
| 52 | 1***6 | Прокладка | |
| 53 | 1***2 | Заслонка воздушная в сборе | |
| 54 | 1***2 | Пробка фильтра подачи топлива | |
| 55 | К***3 | Прокладка фильтра подачи топлива | |
| 56 | 1***0 | Фильтр топливный в сборе | |
| 57 | 1***0 | Клапан подачи топлива в сборе | |
| 58 | 1***7 | Прокладка клапана подачи топлива | |
| 59 | 1***1 | Прокладка | |
| 60 | 3***8 | Штуцер | |
| 61 | 2***8 | Винт | |
| 62 | 2***2 | Шайба пружинная | |
| 63 | 1***2 | Валик воздушной заслонки в сборе | |
| 64 | 1***7 | Ось рычажка поплавка | |
| 65 | 1***5 | Поплавок с рычагом в сборе | |
| 66 | 1***Б | Поршень насоса в сборе | |
| 67 | 1***1 | Жиклер главный | |
| 68 | К***А | Прокладка главного жиклера | |
| 69 | 1***4 | Тяга рычага связи | |
| 70 | 1***1 | Игла насоса ускорения | |
| 71 | 1***1 | Кольцо клапана запорное | |
| 72 | 1***8 | Клапан насоса ускорения шариковый впускной | |
| 73 | 1***0 | Корпус поплавковой камеры | |
| 74 | 1***4 | Прокладка уплотнительная пробок | |
| 75 | 1***0 | Пробка канала экономайзера | |
| 76 | 1***5 | Экономайзер механический в сборе | |
| 77 | 1***9 | Прокладка корпуса смесительной камеры | |
| 78 | 2***2 | Шайба пружинная | |
| 79 | 1***2 | Болт крепления смесительной камеры | |
| 80 | 2***9 | Шплинт | |
| 81 | 1***2 | Тяга ускорительного насоса | |
| 83 | 1***Б | Рычаг | |
| 84 | 2***8 | Гайка | |
| 85 | 1***Г | Корпус привода дроссельных заслонок в сборе | |
| 86 | 1***2 | Прокладка корпуса привода дроссельных заслонок карбюратора | |
| 87 | 1***2 | Валик привода | |
| 88 | К***6 | Пружина винта | |
| 89 | 1***2 | Корпус смесительной камеры |
