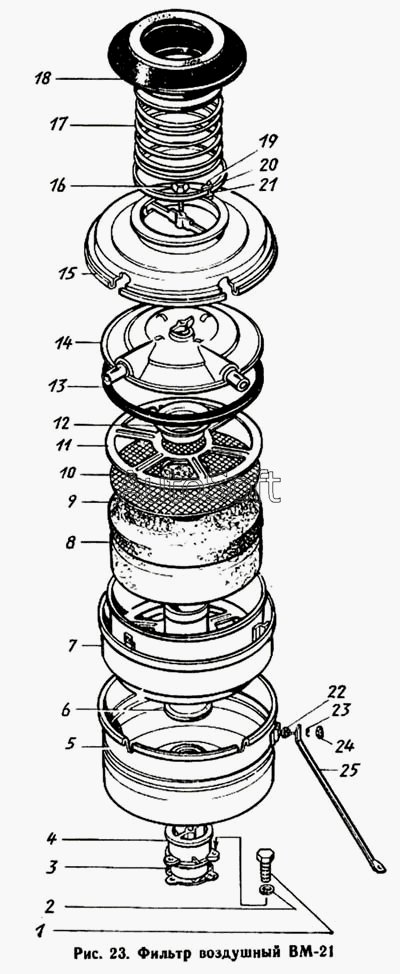

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Фильтр воздушный ВМ-21
11
25
24
23
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1109010-В | 1***В | Фильтр воздушный 8М-21 в сборе | |
| 130-1109294-Б | 1***Б | Пробка воздухозаборника в сборе | |
| 130-1109299 | 1***9 | Уплотнитель пробки воздухосборника | |
| 130Ф-1109201-В | 1***В | Элемент фильтрующий в сборе | |
| 1 | 2***8 | Болт | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 1***9 | Прокладка всасывающего патрубка | |
| 4 | 1***2 | Патрубок крепления фильтра в сборе | |
| 5 | 1***Б | Корпус фильтра с державкой в сборе | |
| 6 | 1***6 | Прокладка | |
| 7 | 1***Б | Корпус фильтрующего элемента | |
| 8 | 1***Б | Фильтрующий элемент нижний | |
| 9 | 1***1 | Фильтрующий элемент верхний | |
| 10 | 1***Б | Сетка фильтра | |
| 11 | 1***В | Держатель сетки фильтра | |
| 12 | 1***В | Держатель фильтрующего элемента | |
| 13 | 1***1 | Уплотнитель | |
| 14 | 1***В | Крышка фильтра в сборе | |
| 15 | 1***1 | Крышка переходника в сборе | |
| 16 | 1***Б | Шпилька с барашком в сборе | |
| 17 | 1***9 | Пружина воздухосборника распорная | |
| 18 | 1***0 | Воздухосборник воздушного фильтра | |
| 19 | 3***8 | Шплинт | |
| 20 | 3***8 | Пряжка хомута | |
| 21 | 3***8 | Лента хомута | |
| 22 | 2***8 | Болт | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 2***8 | Гайка | |
| 25 | 1***2 | Кронштейн |
