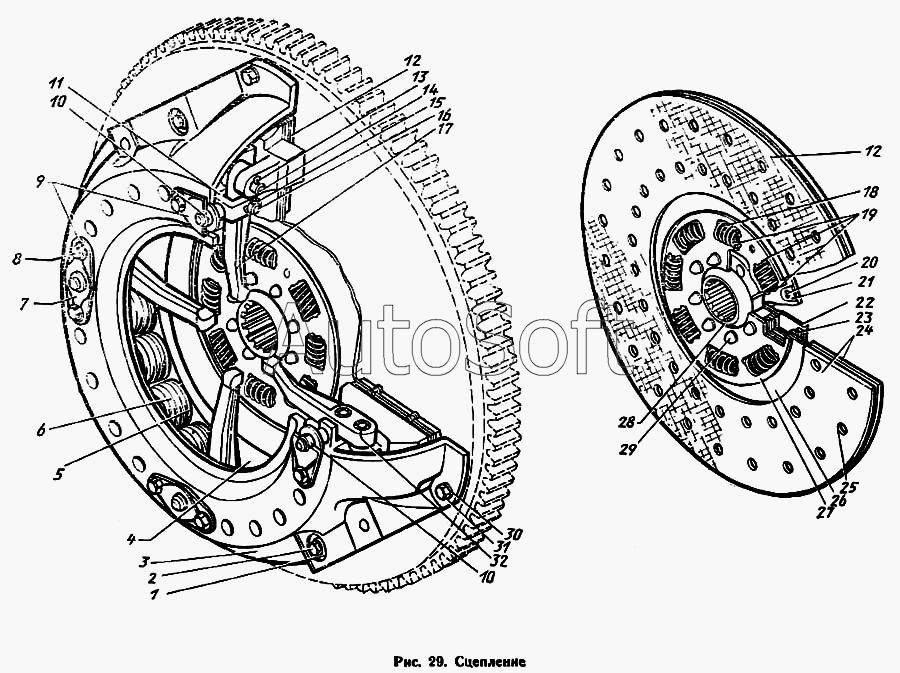

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Сцепление
25
17
18
19
20
21
22
23
24
16
26
27
28
29
30
31
32
15
14
13
12
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1601090 | 1***0 | Диск сцепления нажимной с кожухом в сборе | |
| 1 | 1***6 | Втулка пластины крепления нажимного диска | |
| 2 | 3***8 | Болт | |
| 3 | 1***2 | Кожух в сборе | |
| 4 | 1***3 | Диск сцепления нажимной | |
| 5 | 1***8 | Шайба нажимной пружины сцепления изоляционная | |
| 6 | 1***5 | Пружина сцепления нажимная | |
| 7 | 1***3 | Пластина замочная регулировочной гайки | |
| 8 | 2***8 | Болт | |
| 9 | 1***3 | Пластина регулировочной гайки опорная | |
| 10 | 1***8 | Гайка вилки рычага сцепления регулировочная | |
| 11 | 3***П | Вилка | |
| 12 | 1***0 | Диск сцепления ведомый в сборе | |
| 13 | 2***П | Шплинт | |
| 14 | 1***5 | Палец рычага нажимного диска сцепления | |
| 15 | 2***П | Шплинт | |
| 16 | 1***2 | Палец вилки рычага нажимного диска сцепления | |
| 17 | 1***5 | Рычаг нажимного диска сцепления | |
| 18 | 1***0 | Пружина демпфера | |
| 19 | 1***1 | Пластина пружины опорная | |
| 20 | 2***П | Заклепка | |
| 21 | 1***4 | Накладка | |
| 22 | 1***5 | Маслоотражатель ведомого диска сцепления | |
| 23 | 1***3 | Кольцо демпфера сцепления | |
| 24 | 1***2 | Накладка фрикционная диска сцепления | |
| 25 | 3***П | Заклепка крепления фрикционной накладки сцепления | |
| 26 | 1***3 | Диск сцепления ведомый | |
| 27 | 1***3 | Диск демпфера | |
| 28 | 1***2 | Ступица ведомого диска | |
| 29 | 5***П | Заклепка | |
| 30 | 2***2 | Шайба пружинная | |
| 31 | 3***П | Болт | |
| 32 | 3***П | Ролик игольчатый |
