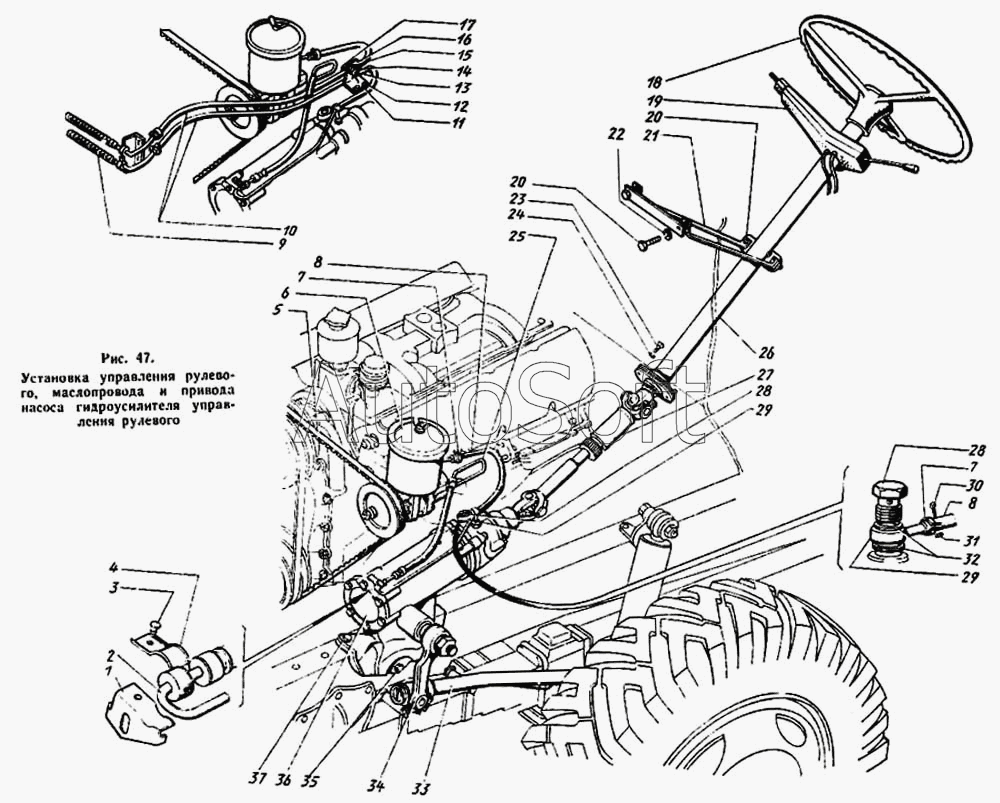

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка управления рулевого, маслопровода и привода насоса гидроусилителя управления рулевого
27
17
18
19
20
20
21
22
23
24
25
26
16
28
28
29
29
30
31
32
33
34
35
36
37
5
19
5
1
2
3
4
6
7
7
8
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3400011-А2 | 1***2 | Механизм рулевого управления с сошкой в сборе | |
| 130-3408022 | 1***2 | Шланг высокого давления гидроусилителя в сборе с проставкой (комплект) | |
| 252165-П2 | 2***2 | Шайба пружинная | |
| 303029-П8 | 3***8 | Гайка крепления кронштейна | |
| 413034-П8 | 4***8 | Гайка | |
| 1 | 1***0 | Кронштейн крепления шланга высокого давления в сборе | |
| 2 | 1***3 | Проставка трубки шланга | |
| 3 | 2***8 | Винт | |
| 4 | 3***8 | Скоба | |
| 5 | 1***А | Ремень приводной | |
| 5 | 3***9 | Ремень приводной | |
| 6 | 1***А | Насос гидроусилителя в сборе | |
| 7 | 2***8 | Хомут | |
| 8 | 1***5 | Шланг низкого давления насоса гидроусилителя руля с транспортными пробками в сборе | |
| 9 | 1***А | Масляный радиатор гидроусилителя | |
| 10 | 1***5 | Шланг низкого давления насоса гидроусилителя руля в сборе | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 2***8 | Винт | |
| 13 | 2***8 | Винт | |
| 14 | 2***8 | Гайка | |
| 15 | 2***2 | Шайба пружинная | |
| 16 | 1***0 | Кронштейн крепления шлангов гидроусилителя | |
| 17 | 1***3 | Планка крепления шлангов | |
| 18 | 1***5 | Колесо рулевое с каркасом в сборе | |
| 19 | 1***0 | Комбинированный переключатель указателей поворота | |
| 19 | 1***0 | Комбинированный переключатель указателей поворота | |
| 20 | 2***8 | Болт | |
| 21 | 1***А | Растяжка крепления колонки рулевого управления в сборе | |
| 22 | 2***2 | Шайба пружинная | |
| 23 | 2***8 | Болт | |
| 24 | 2***2 | Шайба пружинная | |
| 25 | 1***2 | Шланг высокого давления в сборе | |
| 26 | В***3 | Колонка в сборе | |
| 27 | 1***2 | Вал карданный в сборе | |
| 28 | 3***8 | Болт | |
| 29 | 3***П | Угольник шланга низкого давления | |
| 30 | 2***П | Винт | |
| 31 | 2***8 | Гайка | |
| 32 | 3***П | Шайба уплотнительная | |
| 33 | 1***Б | Тяга продольная с сошкой в сборе | |
| 34 | 1***Б | Сошка рулевого управления в сборе | |
| 35 | 2***8 | Болт | |
| 36 | 1***В | Механизм рулевого управления с гидроусилителем рулевого управления в сборе | |
| 37 | 2***8 | Болт крепления механизма рулевого управления |
