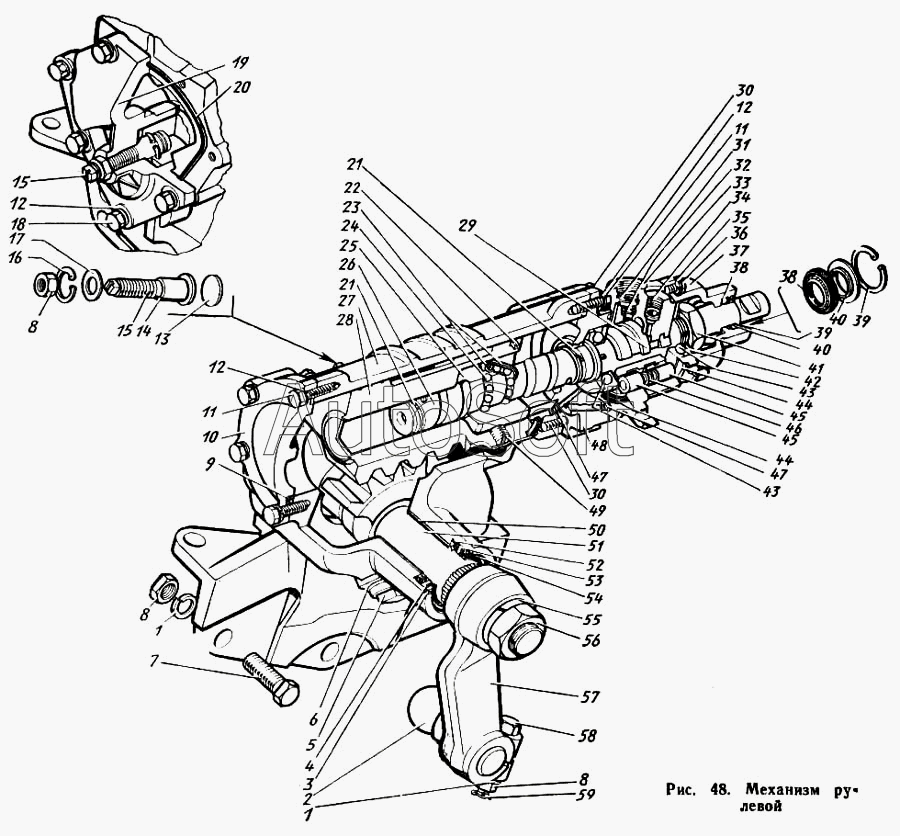

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Механизм рулевой
33
41
40
40
39
39
38
38
37
36
35
34
42
32
31
30
30
29
27
26
26
25
51
59
58
57
56
55
54
53
52
24
50
49
48
47
47
46
45
45
44
44
43
43
17
7
6
5
4
3
2
1
1
8
17
17
17
15
15
23
22
21
21
20
19
18
17
16
14
13
12
12
12
11
11
10
9
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3400020-В | 1***В | Механизм рулевого управления с гидроусилителем рулевого управления в сборе | |
| 130-3401063-Б | 1***Б | Вал сошки рулевого управления с регулировочным винтом и боковой крышкой в сборе | |
| 130-3401090-Г | 1***Г | Сошка рулевого управления | |
| 130-3401355 | 1***5 | Винт рулевого управления с шариковой гайкой и шариками в сборе | |
| 130-3430012 | 1***2 | Клапан управления гидроусилителем руля в сборе | |
| 201614-П8 | 2***8 | Болт крепления механизма рулевого управления | |
| 1 | 2***2 | Шайба пружинная | |
| 1 | 2***2 | Шайба пружинная | |
| 2 | 1***2 | Палец сошки рулевого управления шаровой | |
| 3 | 3***2 | Кольцо стопорное манжеты вала сошки руля | |
| 4 | 3***8 | Шайба | |
| 5 | 3***П | Пробка магнитная в сборе | |
| 6 | 3***П | Шайба | |
| 7 | 2***8 | Болт | |
| 8 | 2***8 | Гайка | |
| 8 | 2***8 | Гайка | |
| 8 | 2***8 | Гайка | |
| 9 | 1***1 | Кольцо уплотнительное картера и нижней крышки рулевого управления | |
| 10 | 1***2 | Крышка картера рулевого управления нижняя | |
| 11 | 2***8 | Болт | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 1***Б | Шайба упорная регулировочного винта рулевого управления | |
| 14 | 1***Б | Кольцо уплотнительное регулировочного винта | |
| 15 | 1***Б | Винт вала сошки рулевого управления регулировочный | |
| 16 | 1***5 | Кольцо стопорное регулировочного винта рулевого управления | |
| 17 | 1***Б | Шайба регулировочная 2,74 мм | |
| 17 | 1***Б | Шайба регулировочная 2,80 мм | |
| 17 | 1***Б | Шайба регулировочная 2,86 мм | |
| 17 | 1***Б | Шайба регулировочная | |
| 17 | 1***Б | Шайба регулировочная 2,98 мм | |
| 18 | 2***8 | Болт | |
| 19 | 1***Б | Крышка боковая картера рулевого управления | |
| 20 | 1***1 | Кольцо уплотнительное боковой крышки рулевого управления | |
| 21 | 1***1 | Кольцо уплотнительное | |
| 22 | 1***5 | Кольцо поршневое рейки-поршня | |
| 23 | 1***9 | Желоб шариковой гайки рулевого управления | |
| 24 | 3***П | Шарик 7,144 - 4+/-14 | |
| 25 | 1***8 | Гайка шариковая рулевого управления | |
| 26 | 1***9 | Винт рулевого управления | |
| 26 | 1***В | Рейка-поршень рулевого управления с заглушкой в сборе | |
| 27 | 1***Б | Картер механизма рулевого управления в сборе | |
| 29 | 1***5 | Золотник клапана | |
| 30 | 2***8 | Болт | |
| 31 | 1***0 | Корпус обратного клапана гидроусилителя руля в сборе | |
| 32 | 3***П | Шарик | |
| 33 | 1***4 | Корпус клапана управления гидроусилителем с седлом в сборе | |
| 34 | 3***П | Седло уплотнительное | |
| 35 | 2***2 | Шайба пружинная | |
| 36 | 2***8 | Болт | |
| 37 | 1***Б | Крышка картера рулевого управления верхняя | |
| 38 | 3***П | Манжета | |
| 39 | 3***2 | Кольцо стопорное | |
| 40 | 1***1 | Манжета сальника винта рулевого управления наружная | |
| 41 | 3***П | Гайка | |
| 42 | 1***3 | Шайба пружинная | |
| 43 | 3***П | Подшипник шариковый упорный | |
| 44 | 1***7 | Кольцо уплотнительное | |
| 45 | 1***1 | Плунжер клапана реактивный | |
| 46 | 1***3 | Пружина клапана реактивная | |
| 47 | 1***9 | Кольцо уплотнительное | |
| 48 | 1***8 | Крышка промежуточная картера рулевого управления в сборе | |
| 49 | 1***7 | Винт установочный шариковой гайки рулевого управления | |
| 50 | 1***Б | Втулка вала сошки рулевого управления | |
| 51 | 1***Б | Вал сошки рулевого управления в сборе | |
| 52 | 3***П | Манжета вала сошки рулевого управления в сборе | |
| 53 | 1***Б | Кольцо упорное сальника вала сошки | |
| 54 | 3***П | Манжета | |
| 55 | 2***2 | Шайба пружинная | |
| 56 | 4***8 | Гайка | |
| 57 | 1***Б | Сошка рулевого управления в сборе | |
| 58 | 3***8 | Болт | |
| 59 | 2***8 | Шплинт |
