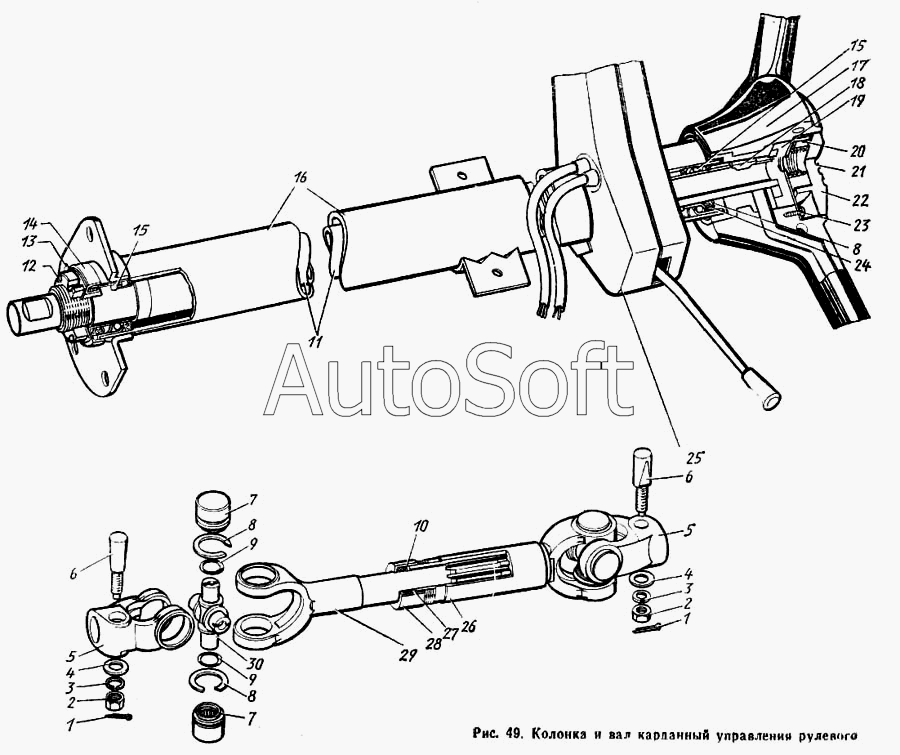

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Колонка и вал карданный управления рулевого
15
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
9
8
8
8
7
7
6
6
5
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3401440-А2 | 1***2 | Вал карданный рулевого управления в сборе | |
| 1 | 2***8 | Шплинт | |
| 2 | 2***8 | Гайка | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Шайба | |
| 5 | 1***Б | Вилка карданного вала | |
| 6 | 1***7 | Клин крепления карданного вала рулевого управления | |
| 7 | 3***П | Подшипник игольчатый | |
| 8 | 3***2 | Кольцо стопорное | |
| 9 | 1***Б | Кольцо уплотнительное крестовины карданного вала руля | |
| 10 | 1***9 | Шайба разрезная | |
| 11 | В***4 | Вал в сборе | |
| 12 | 3***8 | Гайка | |
| 13 | 3***8 | Шайба стопорная | |
| 14 | 1***4 | Обойма уплотнительного кольца в сборе | |
| 15 | 1***0 | Подшипник шариковый в сборе | |
| 16 | В***5 | Труба колонки в сборе | |
| 17 | 1***5 | Колесо рулевое с каркасом в сборе | |
| 18 | 1***5 | Шпонка | |
| 19 | 3***8 | Гайка | |
| 20 | 1***А | Пластина контакта с массой кнопки сигнала в сборе | |
| 21 | 1***8 | Пружина | |
| 22 | 1***А | Крышка кнопки сигнала | |
| 23 | 3***8 | Винт | |
| 24 | 1***8 | Кольцо подшипника разжимное | |
| 25 | 1***0 | Комбинированный переключатель указателей поворота | |
| 26 | 1***Б | Вилка с шлицевой втулкой в сборе | |
| 27 | 1***А | Кольцо уплотнительное карданного вала рулевого управления | |
| 28 | 1***3 | Гайка крепления уплотнения | |
| 29 | 1***Б | Вилка стержня карданного вала шлицевая | |
| 30 | 1***Б | Крестовина кардана |
