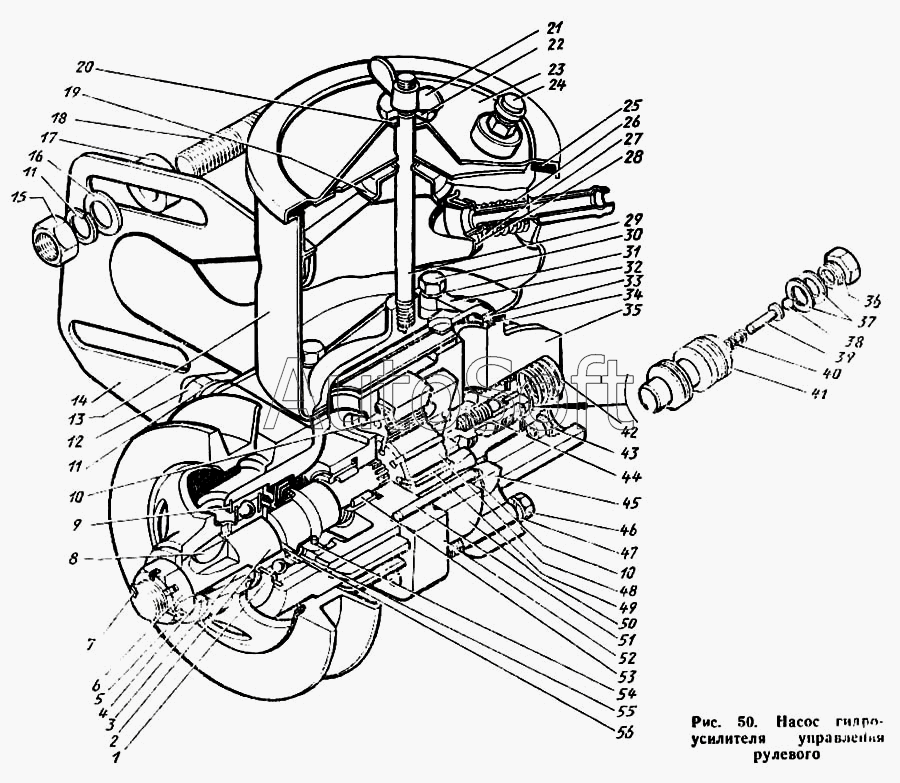

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Насос гидроусилителя управления рулевого
42
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
26
43
44
45
46
47
48
49
50
51
52
53
54
55
56
11
11
1
2
3
4
5
6
7
8
9
10
10
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3407194 | 1***4 | Насос гидроусилителя механизма рулевого управления в сборе | |
| 130-3407199 | 1***9 | Насос гидроусилителя руля в сборе | |
| 130-3407244 | 1***4 | Комплект ротора, статора и лопастей насоса гидроусилителя | |
| 301512-П8 | 3***8 | Болт | |
| 305851-П | 3***П | Шайба регулировочная | |
| 1 | 3***П | Подшипник шариковый | |
| 2 | 1***7 | Валик насоса гидроусилителя руля | |
| 3 | 1***7 | Втулка шкива насоса | |
| 4 | 2***8 | Шайба | |
| 5 | 1***2 | Шкив насоса | |
| 6 | 2***8 | Гайка | |
| 7 | 2***8 | Шплинт | |
| 8 | 4***П | Шпонка сегментная | |
| 9 | 3***2 | Кольцо стопорное | |
| 10 | 1***2 | Кольцо уплотнительное корпуса насоса гидроусилителя руля | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 2***8 | Болт | |
| 13 | 1***0 | Бачок насоса в сборе | |
| 14 | 1***А | Кронштейн крепления насоса | |
| 15 | 2***8 | Гайка | |
| 16 | 2***8 | Шайба регулировочная | |
| 17 | 3***8 | Шайба | |
| 18 | 3***8 | Шпилька | |
| 19 | 1***8 | Фильтр заливной в сборе | |
| 20 | 3***П | Кольцо уплотнительное | |
| 21 | 2***8 | Гайка-барашек | |
| 22 | 3***8 | Шайба | |
| 23 | 1***0 | Крышка бачка насоса в сборе | |
| 24 | 3***П | Клапан предохранительный в сборе | |
| 25 | 1***3 | Прокладка уплотнительная крышки бачка насоса гидроусилителя руля | |
| 26 | 1***3 | Пружина клапана фильтра | |
| 27 | 1***2 | Чашка фильтра | |
| 28 | 1***8 | Фильтр насоса с чехлом в сборе | |
| 29 | 3***8 | Шпилька | |
| 30 | 2***8 | Болт | |
| 31 | 2***П | Шайба | |
| 32 | 1***3 | Коллектор насоса | |
| 33 | 1***А | Прокладка коллектора насоса гидроусилителя руля | |
| 34 | 1***7 | Прокладка уплотнительная болтов крепления бачка насоса гидроусилителя руля | |
| 35 | 1***3 | Крышка насоса | |
| 36 | 1***7 | Седло предохранительного клапана | |
| 37 | 3***П | Шайба регулировочная | |
| 38 | 3***П | Шарик | |
| 39 | 1***5 | Направляющая пружины | |
| 40 | 1***2 | Пружина предохранительного клапана насоса гидроусилителя руля | |
| 41 | 1***А | Золотник насоса перепускной | |
| 42 | 1***1 | Пружина перепускного клапана | |
| 43 | 3***П | Седло уплотнительное | |
| 44 | 1***А | Клапан насоса перепускной в сборе | |
| 45 | 1***5 | Диск насоса распределительный | |
| 46 | 3***8 | Болт | |
| 47 | 2***2 | Шайба пружинная | |
| 48 | 1***8 | Ротор насоса | |
| 49 | 1***1 | Лопасть насоса | |
| 50 | 1***4 | Статор насоса | |
| 51 | 3***П | Штифт | |
| 52 | 1***1 | Корпус насоса | |
| 53 | 3***П | Подшипник игольчатый | |
| 54 | 3***П | Манжета | |
| 55 | 1***А | Проставка насоса | |
| 56 | 3***П | Шайба |
