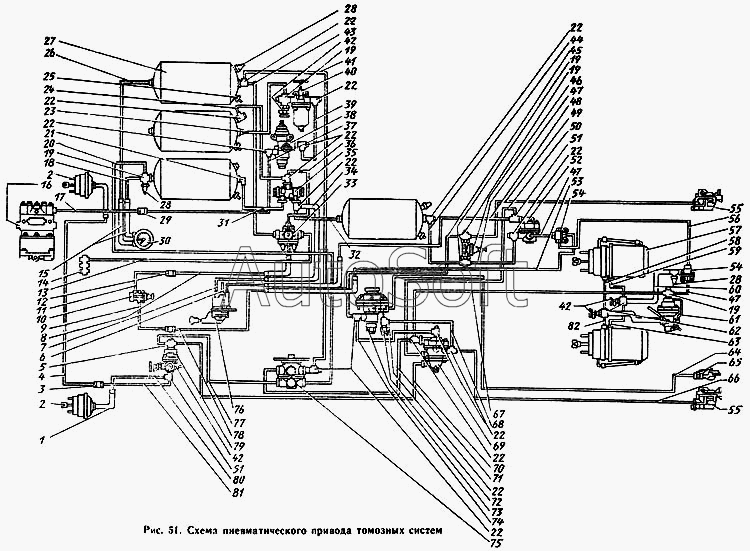

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Схема пневматического привода тормозных систем
44
44
44
59
59
59
59
64
66
64
53
53
48
48
49
49
58
58
58
58
70
71
1
2
2
4
5
6
7
8
9
10
11
13
14
15
16
17
18
20
21
22
22
22
22
22
22
22
22
22
22
22
22
23
24
25
26
27
28
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
42
43
44
45
46
47
47
47
48
49
50
51
51
52
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3533110-10 | 1***0 | Упругий элемент в сборе | |
| 130В-3560300 | 1***0 | Трубка от двойного защитного клапана к баллону стояночного тормоза | |
| 130В-3560532 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке питающей магистрали | |
| 130Г-3560212 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил вторая | |
| 130Г-3560300 | 1***0 | Трубка от двойного защитного клапана к баллону стояночного тормоза | |
| 130Г-3560504 | 1***4 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом вторая | |
| 130Д1-3560212 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил вторая | |
| 133ВЯ-3560308 | 1***8 | Трубка выпуска воздуха из тормозного крана с ручным управлением | |
| 1 | 1***0 | Шланг | |
| 2 | 1***1 | Камера тормозная передняя тип 16 в сборе | |
| 4 | 1***0 | Трубка от клапана ограничения давления к правой передней тормозной камере вторая | |
| 5 | 3***9 | Тройник | |
| 6 | 1***0 | Трубка от крана стояночного тормоза к ускорительному клапану первая | |
| 7 | 1***4 | Трубка от двойного защитного клапана к крану стояночного тормоза | |
| 8 | 1***8 | Трубка от тройного защитного клапана к крану аварийного растормаживания первая | |
| 9 | 1***4 | Трубка от крана аварийного растормаживания к двухмагистральному клапану первая | |
| 10 | 1***0 | Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен) | |
| 11 | 1***0 | Трубка от тройного защитного клапана к крану аварийного растормаживая вторая | |
| 13 | 1***4 | Трубка от тройного защитного клапана к распределительной коробке | |
| 14 | 1***6 | Коробка распределительная | |
| 15 | 1***8 | Шланг гибкий | |
| 16 | 1***Д | Компрессор с патрубком в сборе | |
| 17 | 1***0 | Трубка от компрессора к регулятору давления первая в сборе | |
| 18 | 1***2 | Трубка от воздушного баллона к манометру | |
| 19 | 3***9 | Угольник проходной поворотный | |
| 20 | 1***6 | Трубка от баллона передних тормозов к тормозному крану | |
| 21 | 3***П | Угольник ввертной | |
| 22 | 3***9 | Угольник проходной поворотный | |
| 23 | 1***2 | Трубка от предохранителя против замерзания к конденсационному баллону | |
| 24 | 1***0 | Трубка от баллона к двойному защитному клапану | |
| 25 | 1***0 | Кран слива конденсата в сборе | |
| 26 | 1***8 | Трубка от баллона задних тормозов к манометру | |
| 27 | 1***5 | Баллон воздушный тормозов первый в сборе | |
| 28 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 29 | 1***2 | Штуцер проходной | |
| 30 | 1***0 | Манометр | |
| 31 | 1***2 | Трубка от двойного защитного клапана к баллону передних тормозов | |
| 32 | 1***0 | Трубка от защитного клапана к баллону стояночного тормоза | |
| 33 | 1***0 | Клапан защитный тройной в сборе | |
| 34 | 1***1 | Шланг соединительный | |
| 35 | 1***0 | Клапан защитный двойной в сборе | |
| 36 | 1***2 | Трубка от двойного защитного клапана к тройному клапану | |
| 37 | 1***4 | Трубка от компрессора к регулятору давления вторая | |
| 38 | 1***0 | Регулятор давления в сборе | |
| 39 | 1***8 | Трубка от регулятора давления к предохранителю против замерзания | |
| 40 | 1***0 | Предохранитель против замерзания в сборе | |
| 41 | 1***6 | Трубка от баллона задних тормозов к тормозному крану | |
| 42 | 1***0 | Клапан контрольного вывода в сборе | |
| 43 | 1***2 | Трубка от тройного защитного клапана к баллону задних тормозов | |
| 44 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 44 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 44 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 44 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 45 | 1***2 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 46 | 1***0 | Клапан защитный в сборе | |
| 47 | 1***8 | Трубка от воздушного баллона к ускорительному клапану вторая | |
| 48 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану | |
| 48 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану | |
| 48 | 1***2 | Трубка от крана стояночного тормоза к ускорительному клапану | |
| 49 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 49 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 49 | 1***8 | Трубка от одинарного защитного клапана к головке питающей магистрали | |
| 50 | 1***8 | Трубка от ускорительного клапана к клапану управления тормозами прицепа с двухпроводным приводом | |
| 51 | 3***9 | Угольник поворотный | |
| 52 | 1***0 | Клапан ускорительный в сборе | |
| 53 | 1***8 | Трубка от крана аварийного растормаживания к двухмагистральному клапану третья | |
| 53 | 1***8 | Трубка от крана аварийного растормаживания к двухмагистральному клапану третья | |
| 53 | 1***8 | Трубка от крана аварийного растормаживания к двухмагистральному клапану третья | |
| 54 | 1***0 | Клапан двухмагистральный перепускной в сборе | |
| 55 | 1***0 | Головка соединительная автоматическая | |
| 56 | 1***8 | Трубка от ускорительного клапана к двухмагистральным клапанам | |
| 57 | 1***1 | Камера тормозная с пружинным энергоаккумулятором в сборе | |
| 58 | 1***8 | Трубка от регулятора тормозных сил к левой задней тормозной камере | |
| 58 | 1***8 | Трубка от регулятора тормозных сил к правой задней тормозной камере | |
| 58 | 1***0 | Трубка от регулятора тормозных сил к правой задней тормозной камере | |
| 59 | 1***4 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору | |
| 59 | 1***6 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору | |
| 59 | 1***0 | Трубка от двухмагистрального клапана к правому пружинному энергоаккумулятору | |
| 60 | 1***0 | Шланг гибкий пневмотормозов | |
| 61 | 1***0 | Регулятор тормозных сил в сборе | |
| 62 | 1***5 | Крестовина | |
| 63 | 1***0 | Трубка от двухмагистрального клапана к левому пружинному энергоаккумулятору | |
| 64 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 64 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 64 | 1***0 | Трубка от клапана управления тормозами прицепа с однопроводным приводом к головке соединительной магистрали прицепа | |
| 65 | 1***0 | Головка соединительная тип "А" в сборе | |
| 66 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной питающей магистрали | |
| 66 | 1***2 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к головке тормозной питающей магистрали | |
| 67 | 1***4 | Трубка от тормозного крана к регулятору тормозных сил | |
| 68 | 1***6 | Трубка от клапана управления тормозами прицепа с двухпроводным приводом к клапану с однопроводным приводом | |
| 69 | 1***0 | Клапан управления тормозами прицепа с двухпроводным приводом в сборе | |
| 70 | 1***2 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 70 | 1***2 | Трубка от тормозного крана к клапану управления тормозами прицепа с двухпроводным приводом первая | |
| 71 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 71 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 72 | 1***0 | Выключатель сигнала торможений | |
| 73 | 1***0 | Клапан управления тормозами прицепа с однопроводным приводом в сборе | |
| 74 | 1***4 | Трубка от одинарного защитного клапана к клапану управления тормозами прицепа с двухпроводным приводом вторая | |
| 75 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 76 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 77 | 1***0 | Трубка от тормозного крана к клапану ограничения давления передних тормозов | |
| 78 | 1***6 | Трубка от крана аварийного растормаживания к двухмагистральному клапану вторая | |
| 79 | 1***0 | Клапан ограничения давления передних тормозов в сборе | |
| 80 | 1***4 | Трубка от клапана ограничения давления к левой передней тормозной камере | |
| 81 | 1***8 | Трубка от клапана ограничения давления к правой передней тормозной камере первая | |
| 82 | 1***0 | Трубка от регулятора тормозных сил к левой задней тормозной камере |
