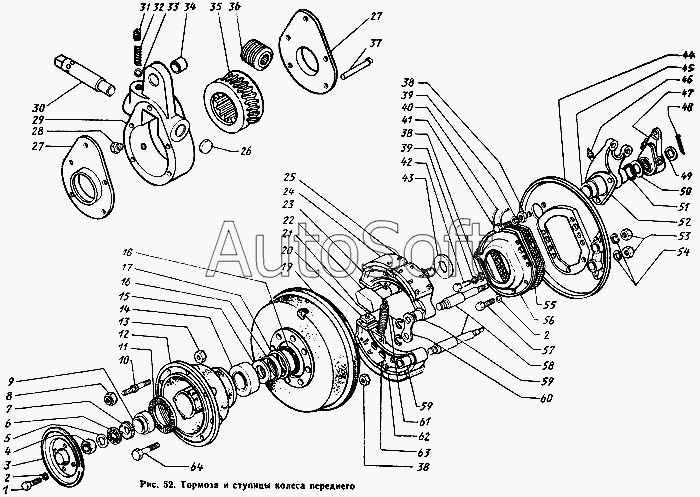

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Тормоза и ступицы колеса переднего
37
45
44
43
42
41
40
39
39
38
38
38
46
36
35
34
33
32
31
30
29
55
64
63
62
61
60
59
59
58
57
56
28
54
53
52
51
50
49
48
47
10
8
7
6
5
4
3
2
2
2
1
9
56
22
52
44
18
27
27
26
25
24
23
22
21
20
19
17
16
15
14
13
12
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3103018 | 1***8 | Гайка | |
| 130-3103004 | 1***4 | Ступица с тормозным барабаном переднего колеса в сборе | |
| 130-3103005 | 1***5 | Ступица левая в сборе | |
| 130-3103010 | 1***0 | Ступица правая в сборе | |
| 130-3103011 | 1***1 | Ступица левая в сборе | |
| 1 | 2***8 | Болт | |
| 2 | 2***2 | Шайба пружинная | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 1***0 | Крышка | |
| 4 | 3***8 | Контргайка | |
| 5 | 1***4 | Шайба замочная контргайки цапфы поворотного кулака | |
| 6 | 1***3 | Кольцо замочное | |
| 7 | 1***Б | Гайка-шайба цапфы поворотного кулака в сборе | |
| 8 | 1***9 | Гайка (левая резьба) | |
| 9 | 4***П | Подшипник наружный в сборе | |
| 10 | 1***0 | Шпилька (правая резьба) | |
| 10 | 1***1 | Шпилька (левая резьба) | |
| 11 | 1***Б | Прокладка | |
| 12 | 1***5 | Ступица колеса | |
| 13 | 2***8 | Гайка крепления шпильки ступицы заднего колеса | |
| 14 | 3***П | Подшипник | |
| 15 | 1***1 | Кольцо упорное | |
| 16 | 1***0 | Кольцо | |
| 17 | 1***5 | Кольцо предохранительное | |
| 18 | 3***П | Манжета ступицы в сборе | |
| 19 | 1***0 | Барабан тормозной передний | |
| 20 | 1***7 | Щека колодки тормоза | |
| 21 | 2***8 | Винт | |
| 22 | 1***А | Кулак правый | |
| 22 | 1***А | Кулак левый | |
| 23 | 1***2 | Колодка в сборе | |
| 24 | 1***0 | Накладка | |
| 25 | 3***П | Заклепка | |
| 26 | 2***П | Заглушка | |
| 27 | 1***3 | Крышка корпуса регулировочного рычага | |
| 28 | 2***8 | Пробка коническая | |
| 29 | 1***7 | Корпус рычага передних тормозов в сборе | |
| 30 | 1***2 | Ось червяка | |
| 31 | 3***П | Пробка | |
| 32 | 1***4 | Пружина | |
| 33 | 3***П | Шарик-фиксатор | |
| 34 | 1***9 | Втулка регулировочного рычага | |
| 35 | 1***0 | Шестерня регулировочного рычага | |
| 36 | 1***1 | Червяк регулировочного рычага | |
| 37 | 3***П | Заклепка | |
| 38 | 2***8 | Гайка | |
| 38 | 2***8 | Гайка | |
| 39 | 2***2 | Шайба пружинная | |
| 40 | 1***5 | Шплинт-проволока | |
| 41 | 3***8 | Болт | |
| 42 | 2***8 | Болт | |
| 43 | 1***0 | Шайба колодок тормоза опорная | |
| 44 | 1***2 | Диск правый в сборе | |
| 44 | 1***3 | Диск левый в сборе | |
| 45 | 1***6 | Втулка кронштейна разжимного кулака заднего тормоза | |
| 46 | 3***П | Масленка в сборе | |
| 47 | 1***6 | Рычаг регулировочный в сборе | |
| 48 | 2***8 | Шплинт | |
| 49 | 1***8 | Шайба разжимного кулака тормоза | |
| 50 | 1***6 | Шайба регулировочная | |
| 51 | 1***9 | Кольцо разжимного кулака уплотнительное | |
| 52 | 1***0 | Кронштейн правый в сборе | |
| 52 | 1***1 | Кронштейн левый в сборе | |
| 53 | 2***8 | Гайка | |
| 54 | 2***2 | Шайба пружинная | |
| 55 | 1***9 | Прокладка | |
| 56 | 1***0 | Маслоуловитель правый в сборе | |
| 56 | 1***1 | Маслоуловитель левый в сборе | |
| 57 | 2***8 | Болт | |
| 58 | 1***2 | Ось колодки переднего тормоза | |
| 59 | 1***8 | Втулка | |
| 60 | 1***3 | Накладка осей колодок | |
| 61 | 1***4 | Чека оси ролика | |
| 62 | 1***А | Колодка | |
| 63 | 1***5 | Пружина оттяжная тормозных колодок | |
| 64 | 3***П | Болт |
