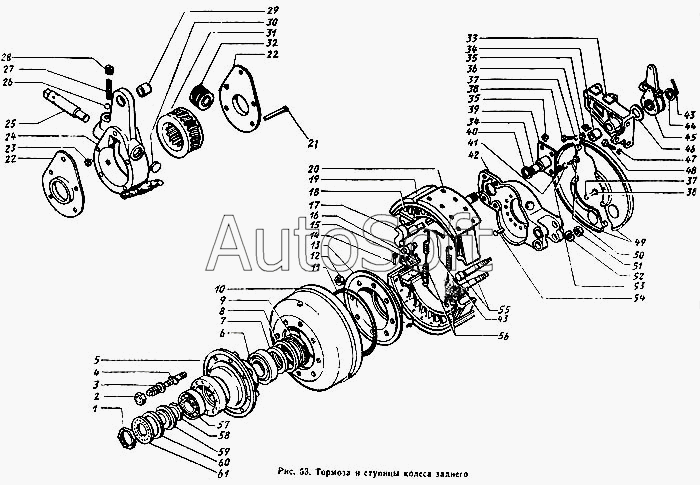

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Тормоза и ступицы колеса заднего
32
41
40
39
38
38
37
37
36
35
35
34
34
33
42
31
30
29
28
27
26
25
24
23
52
61
60
59
58
57
56
55
54
53
22
22
51
50
49
48
47
46
45
44
43
43
17
2
1
49
3
17
33
33
33
12
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3104050 | 1***0 | Шпилька ступицы колеса | |
| 120-3104054 | 1***4 | Гайка (правая резьба) | |
| 120-3104056 | 1***6 | Гайка (правая резьба) | |
| 130-3104004-Б | 1***Б | Ступица с тормозным барабаном заднего колеса в сборе | |
| 130-3104005-Б | 1***Б | Ступица левая в сборе | |
| 130-3502019 | 1***9 | Суппорт со щитками (комплект) | |
| 130-3502095-В2 | 1***2 | Колодка заднего тормоза | |
| 130-3502110-Б | 1***Б | Кулак первый | |
| 130Г-3502014 | 1***4 | Суппорт заднего тормоза | |
| 201589-П8 | 2***8 | Болт | |
| 250561-П8 | 2***8 | Гайка | |
| 252139-П2 | 2***2 | Шайба пружинная | |
| 1 | 1***2 | Гайка подшипника ступицы колеса внешняя в сборе | |
| 2 | 1***7 | Гайка (левая резьба) | |
| 3 | 1***5 | Гайка (левая резьба) | |
| 4 | 1***1 | Шпилька (левая резьба) | |
| 5 | 1***5 | Ступица | |
| 6 | 4***П | Подшипник | |
| 7 | 1***1 | Кольцо | |
| 8 | 1***5 | Кольцо предохранительное | |
| 9 | 3***П | Манжета в сборе | |
| 10 | 1***0 | Барабан тормозной | |
| 11 | 1***9 | Кольцо | |
| 12 | 2***8 | Гайка крепления шпильки ступицы заднего колеса | |
| 13 | 1***6 | Маслоотражатель | |
| 14 | 2***8 | Винт | |
| 15 | 1***2 | Опора | |
| 16 | 1***1 | Ролик | |
| 17 | 1***Б | Кулак левый | |
| 17 | 1***0 | Кулак правый | |
| 17 | 3***1 | Кулак левый | |
| 18 | 1***4 | Колодка заднего тормоза в сборе | |
| 19 | 1***Б | Накладка колодки тормоза | |
| 20 | 2***П | Заклепка | |
| 21 | 3***П | Заклепка | |
| 22 | 1***3 | Крышка корпуса регулировочного рычага | |
| 23 | 2***8 | Пробка коническая | |
| 24 | 1***7 | Корпус рычага задних тормозов в сборе | |
| 25 | 1***2 | Ось червяка | |
| 26 | 3***П | Шарик-фиксатор | |
| 27 | 1***4 | Пружина | |
| 28 | 3***П | Пробка | |
| 29 | 1***9 | Втулка регулировочного рычага | |
| 30 | 2***П | Заглушка | |
| 31 | 1***0 | Шестерня регулировочного рычага | |
| 32 | 1***1 | Червяк регулировочного рычага | |
| 33 | 1***0 | Кронштейн тормозной камеры правый в сборе | |
| 33 | 1***0 | Кронштейн тормозной камеры левый в сборе | |
| 33 | 1***0 | Кронштейн тормозной камеры правый в сборе | |
| 33 | 1***1 | Кронштейн тормозной камеры левый в сборе | |
| 34 | 1***6 | Втулка кронштейна разжимного кулака заднего тормоза | |
| 35 | 3***П | Масленка в сборе | |
| 36 | 2***8 | Гайка | |
| 37 | 2***2 | Шайба пружинная | |
| 38 | 2***8 | Болт | |
| 39 | 1***Б | Опора в сборе | |
| 40 | 1***9 | Кольцо разжимного кулака уплотнительное | |
| 41 | 2***8 | Шайба регулировочная | |
| 42 | 1***В | Суппорт | |
| 43 | 2***8 | Шплинт | |
| 44 | 1***8 | Шайба разжимного кулака тормоза | |
| 45 | 1***6 | Рычаг тормоза регулировочный в сборе | |
| 46 | 1***6 | Шайба регулировочная | |
| 47 | 2***2 | Шайба пружинная | |
| 48 | 2***8 | Болт | |
| 49 | 1***Б | Щиток заднего тормоза правый в сборе | |
| 49 | 1***Б | Щиток заднего тормоза левый в сборе | |
| 50 | 2***8 | Болт | |
| 51 | 2***8 | Гайка | |
| 52 | 2***2 | Шайба пружинная | |
| 53 | 2***2 | Шайба пружинная | |
| 54 | 2***П | Заклепка | |
| 55 | 1***2 | Ось колодки заднего тормоза | |
| 56 | 1***5 | Пружина оттяжная колодок тормоза | |
| 57 | 4***П | Подшипник | |
| 58 | 1***4 | Гайка подшипника ступицы колеса внутренняя со штифтом | |
| 59 | 1***3 | Корпус манжеты полуоси | |
| 60 | 1***4 | Набивка сальника 173х117х8 | |
| 61 | 1***0 | Шайба замочная гайки подшипника ступицы заднего колеса |
