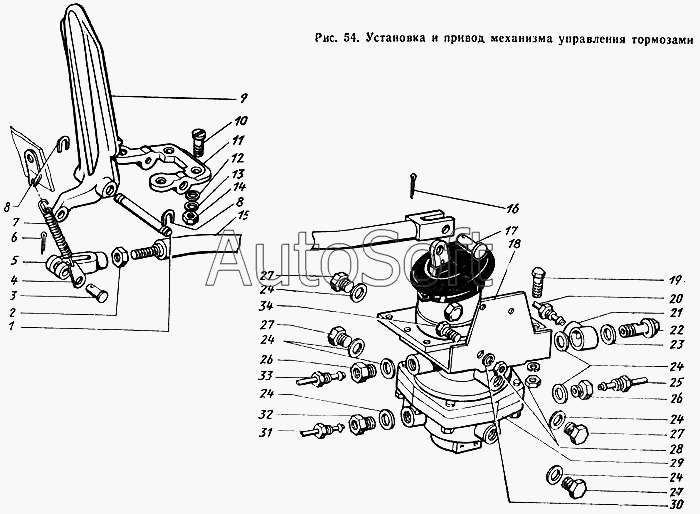

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка и привод механизма управления тормозами
25
15
16
17
18
19
20
21
22
23
24
24
24
24
24
24
14
26
26
27
27
27
27
28
29
30
31
32
33
34
4
33
1
2
3
22
5
6
7
8
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3504007 | 1***7 | Педаль ножного тормоза с кронштейном в сборе | |
| 130Г-3560212 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил вторая | |
| 130Д1-3560212 | 1***2 | Трубка от тормозного крана к регулятору тормозных сил вторая | |
| 300385-П29 | 3***9 | Штуцер | |
| 305913-П | 3***П | Шайба | |
| 1 | 1***5 | Ось педали тормоза | |
| 2 | 2***9 | Гайка | |
| 3 | 2***8 | Палец | |
| 4 | 1***5 | Звено оттяжной пружины | |
| 5 | 4***1 | Вилка | |
| 6 | 2***8 | Шплинт | |
| 7 | 1***4 | Пружина оттяжная педали тормоза | |
| 8 | 1***7 | Чека оси педали тормоза | |
| 9 | 1***А | Педаль ножного тормоза в сборе | |
| 10 | 2***8 | Винт | |
| 11 | 1***0 | Кронштейн педали тормоза | |
| 12 | 3***2 | Шайба | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 2***8 | Гайка | |
| 15 | 1***0 | Тяга привода | |
| 16 | 2***8 | Шплинт | |
| 17 | 2***8 | Палец | |
| 18 | 1***9 | Кронштейн | |
| 19 | 2***8 | Болт | |
| 20 | 1***6 | Трубка от баллона задних тормозов к тормозному крану | |
| 21 | 3***9 | Угольник проходной поворотный | |
| 22 | 3***9 | Болт полый | |
| 22 | 3***9 | Болт полый | |
| 23 | 3***П | Шайба | |
| 24 | 3***9 | Шайба | |
| 25 | 1***6 | Трубка от баллона передних тормозов к тормозному крану | |
| 26 | 3***9 | Штуцер ввертной | |
| 27 | 3***9 | Пробка предохранительная | |
| 28 | 2***8 | Гайка | |
| 29 | 1***0 | Кран тормозной двухсекционный с рычагом в сборе | |
| 30 | 2***2 | Шайба пружинная | |
| 31 | 1***0 | Трубка от тормозного крана к клапану ограничения давления передних тормозов | |
| 32 | 3***9 | Штуцер ввертной | |
| 33 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 33 | 1***0 | Трубка от тормозного крана к регулятору тормозных сил первая | |
| 34 | 2***8 | Болт |
