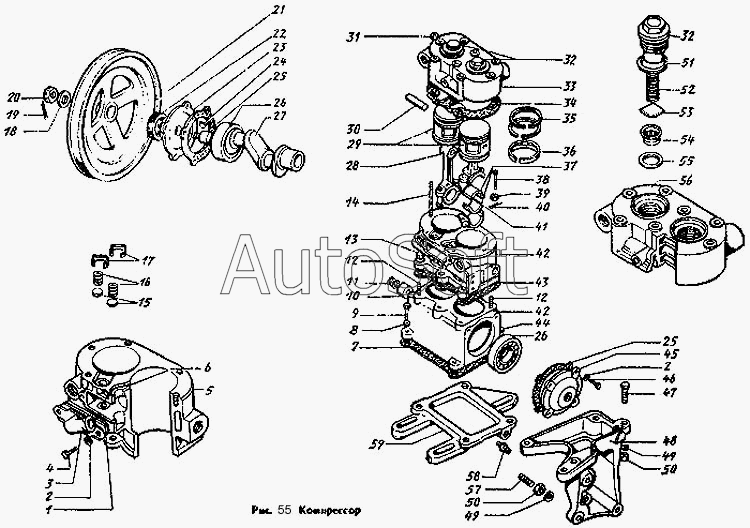

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Компрессор
33
41
40
39
38
37
36
35
34
42
42
32
32
31
30
29
28
27
26
26
25
25
51
59
58
57
56
55
54
53
52
24
50
50
49
49
48
47
46
45
44
43
5
4
3
2
2
1
29
29
6
36
36
35
35
37
37
14
23
22
21
20
19
18
17
15
13
12
12
11
10
10
9
8
7
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509107 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 130-3509167 | 1***7 | Комплект поршневых колец на один компрессор номинального размера | |
| 130-3509167-Р1 | 1***1 | Комплект поршневых колец увеличенных по диаметру на 0,4 мм | |
| 130-3509167-Р2 | 1***2 | Комплект поршневых колец увеличенных по диаметру на 0,8 мм | |
| 130-3509169-А2 | 1***2 | Палец поршневой со стопорами (комплект) | |
| 1 | 1***0 | Прокладка патрубка подвода воздуха | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 1***Б | Патрубок компрессора впускной | |
| 4 | 2***8 | Болт | |
| 5 | 1***Б | Блок цилиндров в сборе | |
| 6 | 1***9 | Седло впускного клапана | |
| 7 | 1***Б | Прокладка | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 2***8 | Болт | |
| 10 | 1***4 | Уплотнитель задней крышки компрессора | |
| 10 | 1***8 | Пружина впускного клапана | |
| 11 | 1***3 | Пружина уплотнителя задней крышки | |
| 12 | 3***П | Шпилька | |
| 13 | 3***П | Гайка | |
| 14 | 3***8 | Шпилька | |
| 15 | 1***6 | Клапан впускной | |
| 17 | 1***3 | Направляющая впускного клапана | |
| 18 | 2***8 | Шайба | |
| 19 | 2***8 | Шплинт | |
| 20 | 2***8 | Гайка | |
| 21 | 1***0 | Шкив компрессора | |
| 22 | 1***2 | Манжета передней крышки картера в сборе | |
| 23 | 1***А | Крышка передняя | |
| 24 | 4***П | Шпонка сегментная | |
| 25 | 1***3 | Прокладка | |
| 26 | 1***3 | Подшипник компрессора 207К5 | |
| 27 | 1***А | Вал коленчатый | |
| 28 | 1***4 | Втулка | |
| 29 | 1***2 | Поршень компрессора | |
| 29 | 1***1 | Поршень увеличенный на 0,4 мм по диаметру | |
| 29 | 1***2 | Поршень увеличенный по диаметру на 0,8 мм | |
| 30 | 1***0 | Палец поршневой | |
| 31 | 2***8 | Гайка | |
| 32 | 1***4 | Пробка нагнетательного клапана | |
| 33 | 1***9 | Головка компрессора в сборе | |
| 34 | 1***А | Прокладка головки блока цилиндров компрессора 0,8 мм | |
| 35 | 1***4 | Кольцо поршня компрессионное | |
| 35 | 1***1 | Кольцо поршня компрессионное увеличенное на 0,4 мм по диаметру | |
| 35 | 1***2 | Кольцо поршня компрессионное увеличенное на 0,8 мм по диаметру | |
| 36 | 1***6 | Кольцо поршня маслосъемное | |
| 36 | 1***1 | Кольцо поршня маслосъемное увеличенное на 0,4 мм по диаметру | |
| 36 | 1***2 | Кольцо маслосъемное увеличенное на 0,8 мм по диаметру | |
| 37 | 1***2 | Вкладыш шатуна компрессора | |
| 37 | 1***1 | Вкладыш шатуна уменьшенный по диаметру на 0,3 мм | |
| 37 | 1***2 | Вкладыш шатуна уменьшенный по диаметру на 0,6 мм | |
| 38 | 1***0 | Болт крышки шатуна | |
| 39 | 3***П | Гайка | |
| 40 | 2***П | Шплинт | |
| 41 | 1***А | Шатун компрессора с крышкой в сборе | |
| 42 | 1***Б | Картер компрессора в сборе | |
| 43 | 1***8 | Прокладка блока цилиндров компрессора | |
| 44 | 2***8 | Болт | |
| 45 | 1***Б | Крышка картера компрессора задняя | |
| 46 | 2***8 | Болт | |
| 47 | 2***8 | Болт | |
| 48 | 1***5 | Кронштейн крепления компрессора | |
| 49 | 2***8 | Шайба | |
| 50 | 2***8 | Гайка | |
| 51 | 1***5 | Прокладка | |
| 52 | 1***8 | Пружина нагнетательного клапана | |
| 53 | 1***0 | Клапан нагнетательный | |
| 54 | 1***А | Седло нагнетательного клапана | |
| 55 | 1***5 | Прокладка седла нагнетательного клапана | |
| 56 | 1***0 | Головка компрессора | |
| 57 | 3***8 | Шпилька | |
| 58 | 4***8 | Штуцер | |
| 59 | 1***2 | Крышка картера компрессора нижняя в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
