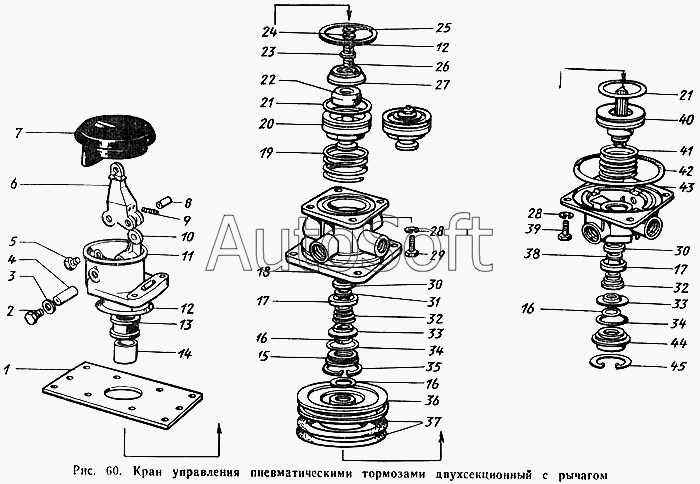

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Кран управления пневмотормозами двухсекционный с рычагом
34
34
22
23
24
25
26
27
28
28
29
30
30
31
32
32
33
33
21
21
35
36
37
38
39
40
41
42
43
44
45
9
1
2
3
4
5
6
7
8
10
11
12
12
13
14
15
16
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514008-11 | 1***1 | Кран тормозной двухсекционный с рычагом в сборе | |
| 100-3514009 | 1***9 | Комплект запасных частей | |
| 100-3514010 | 1***0 | Кран тормозной двухсекционный в сборе | |
| 100-3514070 | 1***0 | Рычаг тормозного крана в сборе | |
| 1 | 1***2 | Плита опорная тормозного крана | |
| 2 | 1***8 | Пробка резьбовая | |
| 3 | 3***П | Кольцо уплотнительное | |
| 4 | 1***6 | Ось рычага | |
| 5 | 1***5 | Винт запорный | |
| 6 | 1***4 | Рычаг | |
| 7 | 1***1 | Оболочка защитная | |
| 8 | 4***9 | Штифт | |
| 9 | 4***9 | Винт | |
| 10 | 1***5 | Ролик рычага | |
| 11 | 1***1 | Корпус рычага тормозного крана | |
| 12 | 1***3 | Кольцо прокладочное опорной плиты | |
| 13 | 1***7 | Втулка рычага | |
| 14 | 1***9 | Толкатель | |
| 15 | 1***0 | Обойма | |
| 16 | 1***8 | О-образное кольцо | |
| 17 | 1***4 | Колпачок | |
| 18 | 1***0 | Корпус верхний тормозного крана | |
| 19 | 1***0 | Пружина | |
| 20 | 1***2 | Поршень верхний | |
| 21 | 1***5 | Кольцо | |
| 22 | 1***5 | Элемент уравновешивающий | |
| 23 | 3***9 | Шайба | |
| 24 | 3***2 | Шайба пружинная | |
| 25 | 2***9 | Гайка | |
| 26 | 3***9 | Винт установочный | |
| 27 | 1***6 | Тарелка пружины | |
| 28 | 3***9 | Шайба пружинная | |
| 29 | 2***9 | Болт | |
| 30 | 1***3 | Кольцо клапана | |
| 31 | 1***2 | Поршень большой | |
| 32 | 1***6 | Пружина | |
| 33 | 1***7 | Кольцо опорное | |
| 34 | 1***9 | Кольцо | |
| 35 | 4***П | Кольцо упорное | |
| 36 | 1***2 | Поршень большой | |
| 37 | 1***3 | Кольцо | |
| 38 | 1***2 | Корпус клапана | |
| 39 | 2***9 | Болт | |
| 40 | 1***4 | Поршень малый | |
| 41 | 1***6 | Пружина | |
| 42 | 1***9 | О-образное кольцо | |
| 43 | 1***0 | Корпус нижний | |
| 44 | 1***4 | Окно выпускное в сборе | |
| 45 | 4***2 | Кольцо упорное |
