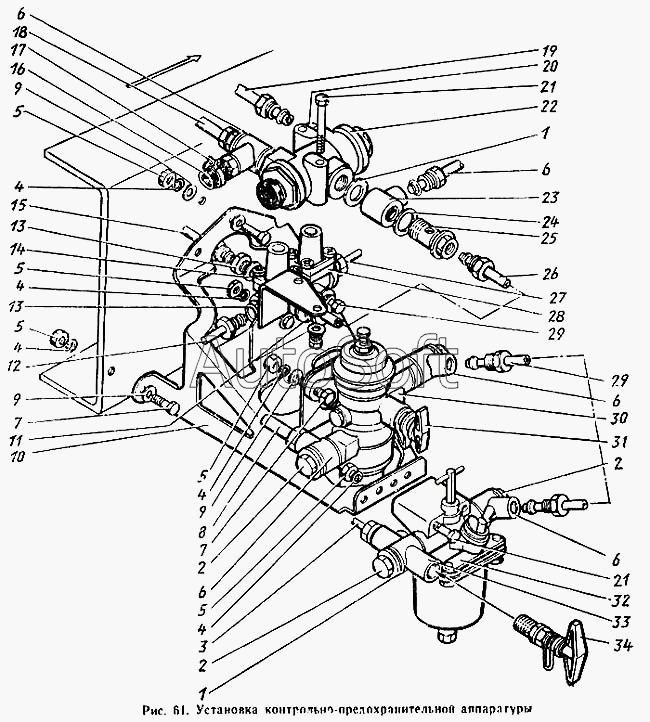

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка контрольно-предохранительной аппаратуры
24
14
15
16
17
18
19
20
21
21
22
23
13
13
25
26
27
28
29
29
30
31
32
33
34
5
5
1
1
2
2
2
3
4
4
4
4
4
5
5
5
6
6
6
6
6
7
7
8
9
9
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3560002-10 | 1***0 | Трубка от компрессора к регулятору давления первая в сборе | |
| 201460-П29 | 2***9 | Болт | |
| 300365-П29 | 3***9 | Штуцер | |
| 300384-П29 | 3***9 | Штуцер ввертной | |
| 301572-П29 | 3***9 | Болт полый поворотного угольника двойного защитного клапана | |
| 1 | 3***П | Шайба | |
| 1 | 3***П | Шайба | |
| 2 | 3***9 | Болт полый | |
| 3 | 1***2 | Трубка от предохранителя против замерзания к конденсационному баллону | |
| 4 | 2***2 | Шайба пружинная | |
| 4 | 2***2 | Шайба пружинная | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 2***9 | Гайка | |
| 5 | 2***9 | Гайка | |
| 5 | 2***9 | Гайка | |
| 6 | 3***9 | Угольник проходной поворотный | |
| 7 | 2***9 | Болт | |
| 8 | 1***4 | Трубка от компрессора к регулятору давления вторая | |
| 9 | 2***9 | Шайба | |
| 9 | 2***9 | Шайба | |
| 10 | 1***8 | Кронштейн в сборе | |
| 11 | 3***9 | Штуцер ввертной | |
| 12 | 1***4 | Трубка от тройного защитного клапана к распределительной коробке | |
| 13 | 3***9 | Штуцер ввертной | |
| 14 | 3***П | Шайба | |
| 15 | 1***2 | Трубка от тройного защитного клапана к крану аварийного растормаживания | |
| 16 | 1***1 | Шланг соединительный | |
| 17 | 3***П | Хомут в сборе | |
| 18 | 1***0 | Трубка от защитного клапана к баллону стояночного тормоза | |
| 19 | 1***2 | Трубка от двойного защитного клапана к баллону передних тормозов | |
| 20 | 3***9 | Штуцер ввертной | |
| 21 | 2***9 | Болт | |
| 21 | 2***9 | Болт | |
| 22 | 1***0 | Клапан защитный двойной в сборе | |
| 23 | 1***6 | Трубка от конденсационного баллона к двойному защитному клапану | |
| 24 | 3***П | Шайба | |
| 25 | 3***9 | Болт полый | |
| 26 | 1***8 | Трубка от тройного защитного клапана к баллону задних тормозов | |
| 27 | 1***2 | Трубка от двойного защитного клапана к тройному клапану | |
| 28 | 1***0 | Клапан защитный тройной в сборе | |
| 29 | 1***8 | Трубка от регулятора давления к предохранителю против замерзания | |
| 30 | 1***0 | Регулятор давления в сборе | |
| 31 | 1***8 | Гайка-барашек | |
| 32 | 1***0 | Предохранитель против замерзания в сборе | |
| 33 | 3***9 | Тройник поворотный | |
| 34 | 1***0 | Клапан контрольного вывода в сборе |
