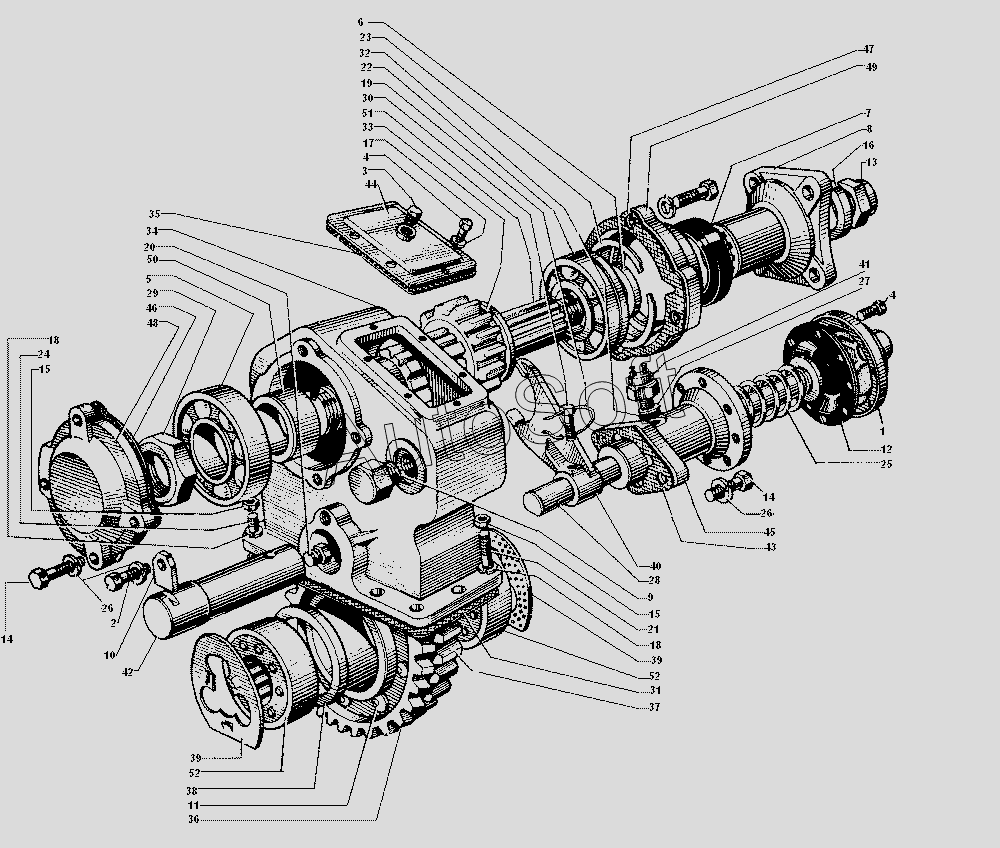

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Коробка отбора мощности односкоростная
39
39
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
24
40
41
42
43
44
45
46
47
48
49
50
51
52
52
10
1
2
3
4
4
5
6
7
8
9
11
12
13
14
14
15
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-4202009 | 1***9 | Комплект коробки отбора мощности с механизмом управления | |
| 131-4202010-Б | 1***Б | Коробка отбора мощности односкоростная в сборе (устанавливается по требованию заказчика)(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 131-4202360 | 1***0 | Камера включения коробки отбора мощности в сборе(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 157К-4206129 | 1***9 | Прокладка заглушки штока | |
| 1 | 1***0 | Крышка камеры в сборе | |
| 2 | 2***9 | Болт | |
| 3 | 4***Т | Пробка транспортная | |
| 4 | 2***9 | Болт | |
| 5 | 4***2 | Подшипник шариковый вторичного вала передний в сборе | |
| 6 | 1***7 | Шайба фланца опорная | |
| 7 | 1***6 | Манжета крышки переднего подшипника | |
| 8 | 1***4 | Фланец вторичного вала | |
| 9 | 1***Б | Заглушка | |
| 10 | 1***1 | Пластина стопорная оси | |
| 11 | 2***П | Заклепка шестерен | |
| 12 | 1***5 | Диафрагма камеры | |
| 13 | 1***1 | Гайка крепления фланца | |
| 14 | 2***9 | Болт | |
| 15 | 2***9 | Гайка | |
| 16 | 2***9 | Шайба | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 2***2 | Шайба пружинная | |
| 19 | 2***П | Шплинт-проволока | |
| 20 | 2***8 | Пробка коническая | |
| 21 | 3***9 | Шпилька специальная (d=М12х1,25-6g, l=40±0,8, l0=30, d1=М12-6g, l1=15) | |
| 22 | 3***П | Шарикоподшипник вторичного вала задний | |
| 23 | 3***П | Кольцо упорное заднего подшипника вторичного вала | |
| 24 | 4***9 | Шпилька специальная (d=М12х1,25-6g, l=30±0,7, l0=22, d1=М12-6g, l1=15) | |
| 25 | 1***1 | Пружина камеры | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 1***3 | Шайба регулировочная | |
| 28 | 1***9 | Стержень камеры | |
| 29 | 1***9 | Гайка крепления фланца вторичного вала | |
| 30 | 1***0 | Болт стопорный вилок и головок коробки передач | |
| 31 | 1***7 | Прокладка крышки верхнего люка | |
| 32 | 1***Б | Прокладка уплотнительная | |
| 33 | 1***4 | Шестерня ведомая(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 34 | 1***Б | Картер коробки отбора мощности | |
| 35 | 1***7 | Прокладка крышки люка | |
| 36 | 1***8 | Шестерня постоянного зацепления в сборе(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 36 | 1***Б | Шестерня постоянного зацепления(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 37 | 1***0 | Шестерня ведущая(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 38 | 1***3 | Кольцо распорное подшипников | |
| 39 | 1***Б | Шайба опорная | |
| 40 | 1***Б | Вилка включения коробки отбора мощности | |
| 41 | 1***Б | Выключатель типа ВК-403 в сборе | |
| 42 | 1***Б | Ось шестерни постоянного зацепления | |
| 43 | 1***3 | Прокладка камеры | |
| 44 | 1***А | Крышка люка в сборе | |
| 45 | 1***5 | Корпус камеры(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 46 | 1***0 | Прокладка крышки переднего подшипника | |
| 47 | 1***Б | Прокладка крышки заднего подшипника вторичного вала | |
| 48 | 1***4 | Крышка переднего подшипника вторичного вала | |
| 49 | 1***Б | Крышка заднего подшипника вторичного вала с манжетой в сборе | |
| 50 | 1***8 | Втулка распорная вторичного вала | |
| 51 | 1***Б | Вал вторичный | |
| 52 | 1***Б | Подшипник шестерни постоянного зацепления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
