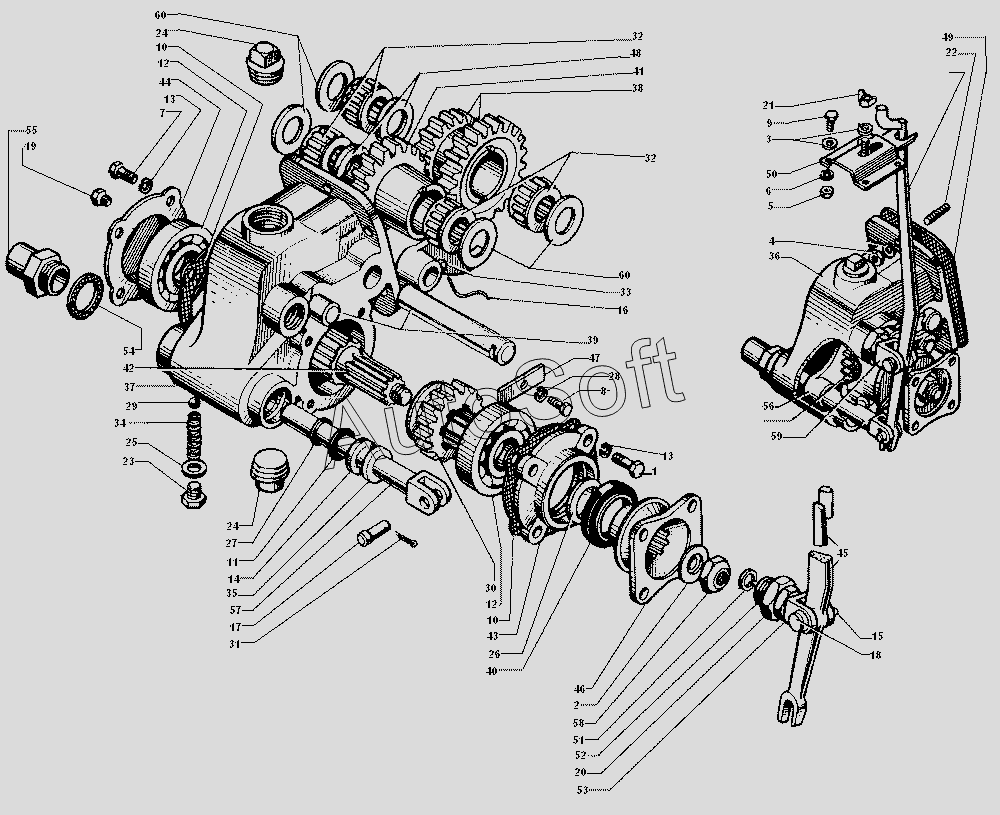

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Реверсивная односкоростная коробка отбора мощности (КОМ)
46
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
31
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
16
1
2
3
4
5
6
8
9
10
10
11
12
12
13
13
14
15
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 305539-П8 | 3***8 | Шайба-прокладка | |
| 1 | 2***9 | Болт | |
| 2 | 2***9 | Шайба | |
| 3 | 2***9 | Шайба | |
| 4 | 2***9 | Гайка | |
| 5 | 2***9 | Гайка | |
| 6 | 2***2 | Шайба пружинная | |
| 8 | 2***9 | Болт | |
| 9 | 2***9 | Болт | |
| 10 | 4***9 | Прокладка крышек переднего и заднего подшипников | |
| 11 | 4***9 | Манжета штока | |
| 12 | 4***2 | Подшипник шариковый вторичного вала передний в сборе | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 4***8 | Кольцо уплотнительное штока | |
| 15 | 2***9 | Шплинт | |
| 16 | 2***2 | Шплинт-проволока | |
| 17 | 2***9 | Палец | |
| 18 | 2***9 | Палец | |
| 19 | 2***8 | Пробка | |
| 20 | 3***9 | Гайка шестигранная специальная (d=М24х1,5, S=36, H=8) | |
| 21 | 3***1 | Гайка | |
| 22 | 3***П | Шпилька | |
| 23 | 3***8 | Пробка пружины фиксатора | |
| 24 | 3***П | Пробка коническая | |
| 25 | 3***П | Шайба уплотнительная | |
| 26 | 1***7 | Шайба фланца опорная | |
| 27 | 3***П | Кольцо уплотнительное | |
| 28 | 2***2 | Шайба пружинная | |
| 29 | 3***П | Шарик | |
| 30 | 1***4 | Шестерня включения передач | |
| 31 | 2***9 | Шплинт | |
| 32 | 1***0 | Роликоподшипник блока шестерен | |
| 33 | 1***0 | Болт стопорный вилок и головок коробки передач | |
| 34 | 1***6 | Пружина фиксатора стержня переключения передач | |
| 35 | 1***9 | Обойма штока | |
| 36 | 4***0 | Коробка отбора мощности реверсивная в сборе | |
| 37 | 1***5 | Картер реверсивной коробки | |
| 38 | 1***0 | Блок шестерен реверсивной коробки | |
| 39 | 1***0 | Ось блока шестерен | |
| 40 | 1***6 | Манжета крышки переднего подшипника | |
| 41 | 1***4 | Шестерня постоянного зацепления промежуточного вала | |
| 42 | 1***0 | Вал реверсивной коробки вторичный | |
| 43 | 1***0 | Крышка переднего подшипника вторичного вала в сборе | |
| 44 | 1***5 | Крышка заднего подшипника вторичного вала | |
| 45 | 4***0 | Рычаг включения передач | |
| 46 | 1***2 | Фланец вторичного вала в сборе | |
| 47 | 1***1 | Пластина осей стопорная | |
| 48 | 1***5 | Кольцо распорное | |
| 49 | 1***1 | Прокладка крышки люка коробки передач | |
| 50 | 1***0 | Запор рычага управления коробки отбора мощности в сборе | |
| 51 | 1***5 | Кольцо кронштейна рычага стопорное | |
| 52 | 1***Б | Держатель кронштейна рычага | |
| 53 | 1***Б | Кронштейн рычага | |
| 54 | 1***9 | Прокладка заглушки штока | |
| 55 | 1***8 | Заглушка штока | |
| 56 | 1***6 | Вилка включения передач | |
| 57 | 1***2 | Шток вилки включения передач | |
| 58 | 1***1 | Гайка крепления фланца | |
| 59 | 1***Б | Кронштейн рычага включения передач в сборе | |
| 60 | 1***8 | Шайба блока шестерен опорная |
