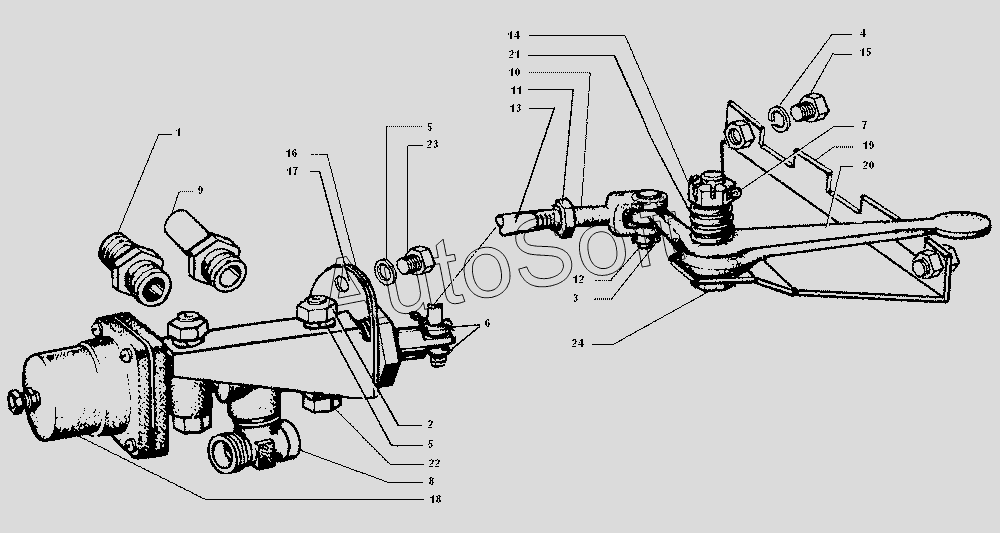

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка крана управления давлением системы накачки шин
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***9 | Штуцер | |
| 2 | 2***9 | Гайка | |
| 3 | 2***9 | Шайба | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 2***2 | Шайба пружинная | |
| 6 | 2***9 | Шплинт | |
| 7 | 2***9 | Шплинт | |
| 8 | 3***П | Тройник крана | |
| 9 | 3***9 | Штуцер | |
| 10 | 5***9 | Вилка резьбовая | |
| 11 | 2***9 | Гайка | |
| 12 | 2***9 | Палец | |
| 13 | 1***0 | Тяга рычага крана в сборе | |
| 14 | 2***9 | Гайка | |
| 15 | 2***9 | Винт | |
| 16 | 1***1 | Прокладка | |
| 17 | 1***5 | Кронштейн крепления крана управления давлением | |
| 18 | 1***Б | Кран управления давлением системы накачки шин с клапаном ограничителем | |
| 19 | 1***4 | Кронштейн рычага привода крана в сборе | |
| 20 | 1***5 | Рычаг привода крана | |
| 21 | 4***7 | Пружина нажимная колодки тормоза | |
| 22 | 2***9 | Болт | |
| 23 | 2***9 | Болт | |
| 24 | 2***9 | Болт |
