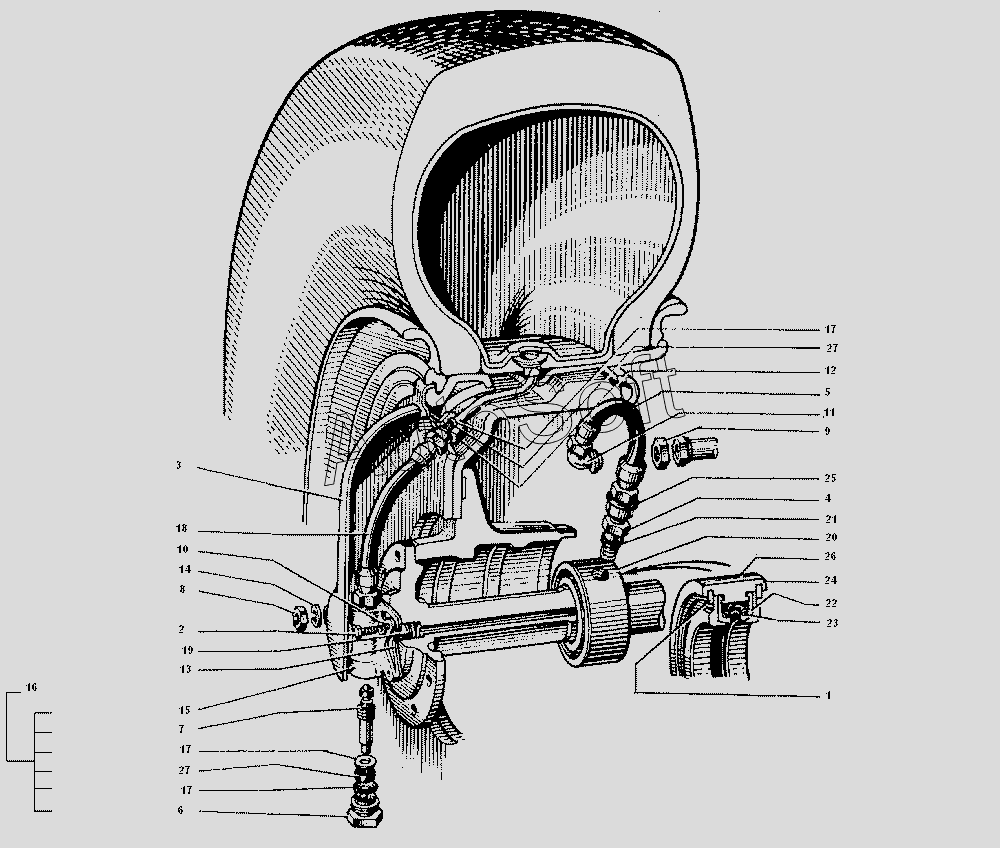

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка головки подвода воздуха к шинам и кран запора воздуха
14
27
27
26
25
24
23
22
21
20
19
18
17
17
17
16
15
1
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***2 | Кольцо стопорное | |
| 2 | 2***9 | Болт | |
| 3 | 1***А | Кожух крана запора воздуха | |
| 4 | 1***2 | Штуцер головки подвода воздуха | |
| 5 | 1***А | Шланг подвода воздуха гибкий в сборе | |
| 6 | 1***3 | Гайка уплотнительного кольца пробки крана | |
| 7 | 1***0 | Пробка крана в сборе | |
| 8 | 2***8 | Гайка | |
| 9 | 2***9 | Гайка | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 3***П | Угольник входной | |
| 12 | 1***4 | Гайка накидная | |
| 13 | 1***1 | Прокладка крана запора воздуха | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 1***5 | Корпус крана | |
| 16 | 1***1 | Кран запора воздуха в сборе | |
| 17 | 1***5 | Шайба | |
| 18 | 1***4 | Шланг крана запора воздуха гибкий в сборе | |
| 19 | 4***Б | Кольцо корпуса крана уплотнительное | |
| 20 | 1***А | Головка подвода воздуха в сборе | |
| 21 | 1***Б | Кольцо корпуса крана уплотнительное | |
| 22 | 1***Б | Манжета головки | |
| 23 | 1***6 | Пружина манжеты | |
| 24 | 1***Б | Крышка головки | |
| 25 | 1***8 | Уплотнитель наконечника шланга | |
| 26 | 1***Б | Корпус головки | |
| 27 | 1***6 | Кольцо уплотнительное |
