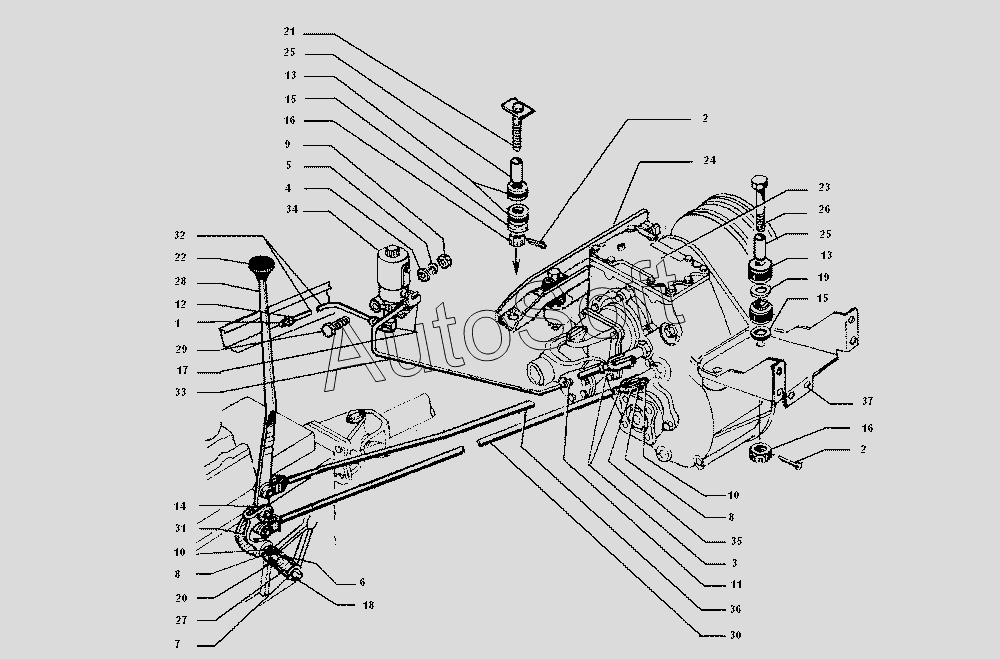

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Подвеска и управление раздаточной коробкой
1
2
2
3
4
5
6
7
8
8
9
10
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 307908-П | 3***П | Сапун в сборе | |
| 1 | 3***П | Шайба | |
| 2 | 2***9 | Шплинт | |
| 3 | 2***9 | Гайка | |
| 4 | 2***9 | Шайба | |
| 5 | 2***2 | Шайба пружинная | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***2 | Шайба пружинная | |
| 8 | 2***9 | Шплинт | |
| 9 | 2***9 | Гайка | |
| 10 | 2***9 | Палец | |
| 11 | 3***9 | Штуцер | |
| 12 | 3***1 | Штуцер | |
| 13 | 1***8 | Подушка подвески раздаточной коробки в сборе | |
| 14 | 3***2 | Шайба | |
| 15 | 3***9 | Шайба | |
| 16 | 4***9 | Гайка шестигранная прорезная специальная (d=М16, S=24, H=19, h=13) | |
| 17 | 4***П | Угольник ввертной | |
| 18 | 2***9 | Болт | |
| 19 | 3***П | Шайба | |
| 20 | 2***9 | Болт | |
| 21 | 1***Б | Болт с опорной пластиной в сборе | |
| 22 | 1***9 | Рукоятка рычага переключения передач в сборе | |
| 23 | 4***2 | Раздаточная коробка с коробкой отбора мощности и кронштейном стояночного тормоза в сборе | |
| 23 | 4***0 | Раздаточная коробка в сборе | |
| 24 | 1***0 | Балка подвески раздаточной коробки | |
| 25 | 1***Б | Втулка подушек распорная | |
| 26 | 1***В | Болт с опорной пластиной в сборе | |
| 27 | 1***А | Кронштейн рычага | |
| 28 | 4***0 | Рычаг управления раздаточной коробкой | |
| 29 | 2***9 | Болт | |
| 30 | 4***6 | Тяга включения первой передачи раздаточной коробки | |
| 31 | 1***3 | Серьга | |
| 32 | 4***0 | Трубка к клапану | |
| 33 | 4***0 | Трубка от клапана управления к камере привода переднего моста раздаточной коробки | |
| 34 | 4***0 | Клапан электромагнитный в сборе | |
| 35 | 1***6 | Вилка тяг резьбовая | |
| 36 | 4***7 | Тяга включения второй передачи раздаточной коробки | |
| 37 | 1***2 | Кронштейн подвески раздаточной коробки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
