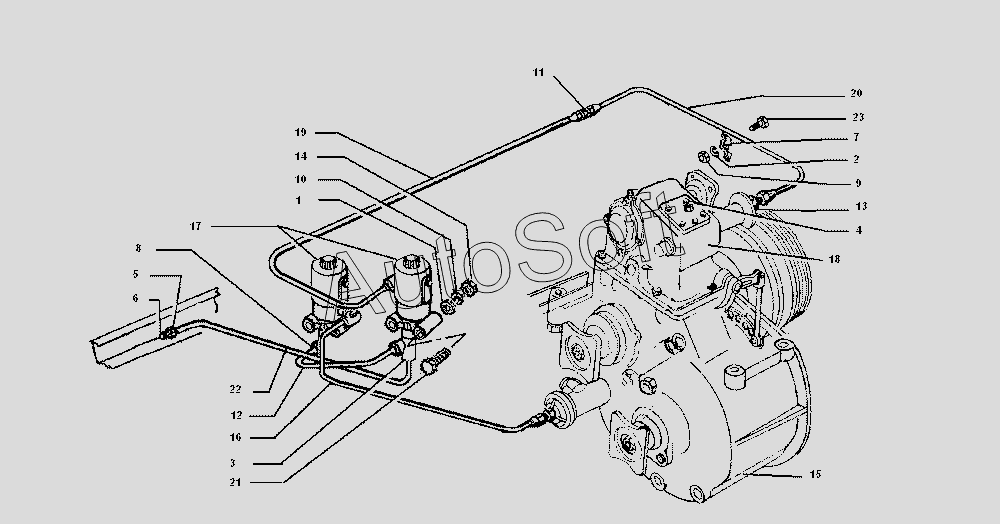

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка управления раздаточной коробкой с односкоростной коробкой отбора мощности
12
23
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Шайба | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 3***П | Тройник | |
| 4 | 3***9 | Угольник ввертной | |
| 5 | 3***1 | Штуцер | |
| 6 | 3***П | Шайба | |
| 7 | 3***9 | Скоба (R=3, l=36,0, l1=18,0, l2=12, d=14,5, B=22, S=1,2) | |
| 8 | 4***П | Угольник ввертной | |
| 9 | 2***9 | Гайка | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 4***9 | Штуцер | |
| 12 | 4***0 | Трубка к клапану управления | |
| 13 | 3***9 | Штуцер | |
| 14 | 2***9 | Гайка | |
| 15 | 4***2 | Раздаточная коробка с коробкой отбора мощности и кронштейном стояночного тормоза в сборе | |
| 16 | 4***0 | Трубка от клапана управления к камере привода переднего моста раздаточной коробки | |
| 17 | 4***0 | Клапан электромагнитный в сборе | |
| 18 | 1***Б | Коробка отбора мощности односкоростная в сборе (устанавливается по требованию заказчика)(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 19 | 4***4 | Трубка от клапана к камере включения коробки отбора мощности первая в сборе | |
| 20 | 1***6 | Трубка от клапана к камере включения коробки отбора мощности вторая в сборе | |
| 21 | 2***9 | Болт | |
| 22 | 4***2 | Трубка от распределительной коробки к клапану управления КОМ | |
| 23 | 2***9 | Болт |
