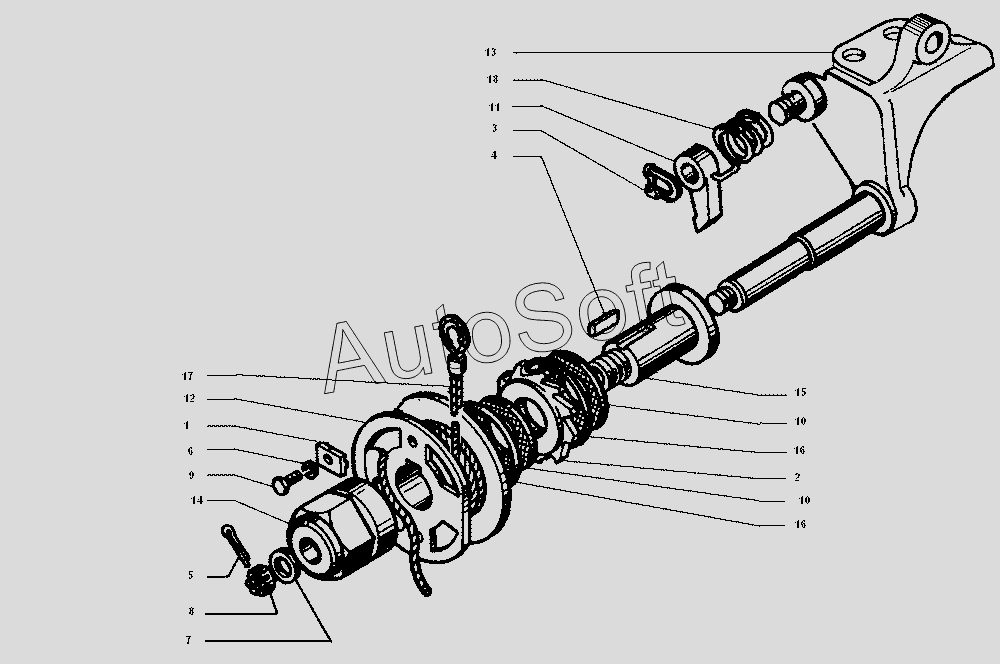

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Лебедка держателя запасного колеса
1
2
3
4
5
6
7
8
10
10
11
12
13
14
15
16
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131Д-3105814 | 1***4 | Лебедка держателя запасного колеса в сборе | |
| 1 | 1***9 | Планка крепления троса лебедки к барабану | |
| 2 | 1***7 | Колесо лебедки храповое | |
| 3 | 4***9 | Шайба замочная | |
| 4 | 3***9 | Шпонка призматическая специальная (bномин=12, bпред.откл=-0,035, h=8, l=25) | |
| 5 | 2***9 | Шплинт | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***9 | Шайба | |
| 8 | 2***9 | Гайка | |
| 10 | 1***Б | Шайба лебедки фрикционная | |
| 11 | 1***9 | Собачка храпового колеса | |
| 12 | 1***3 | Барабан лебедки | |
| 13 | 1***4 | Кронштейн лебедки в сборе | |
| 14 | 1***0 | Гайка левой лебедки | |
| 15 | 1***0 | Втулка левой лебедки | |
| 16 | 1***5 | Манжета скользящей вилки | |
| 17 | 1***А | Трос лебедки в сборе | |
| 18 | 1***1 | Пружина собачки храпового колеса левой лебедки (для модели 137Т деталь устанавливается по требованию заказчика) |
