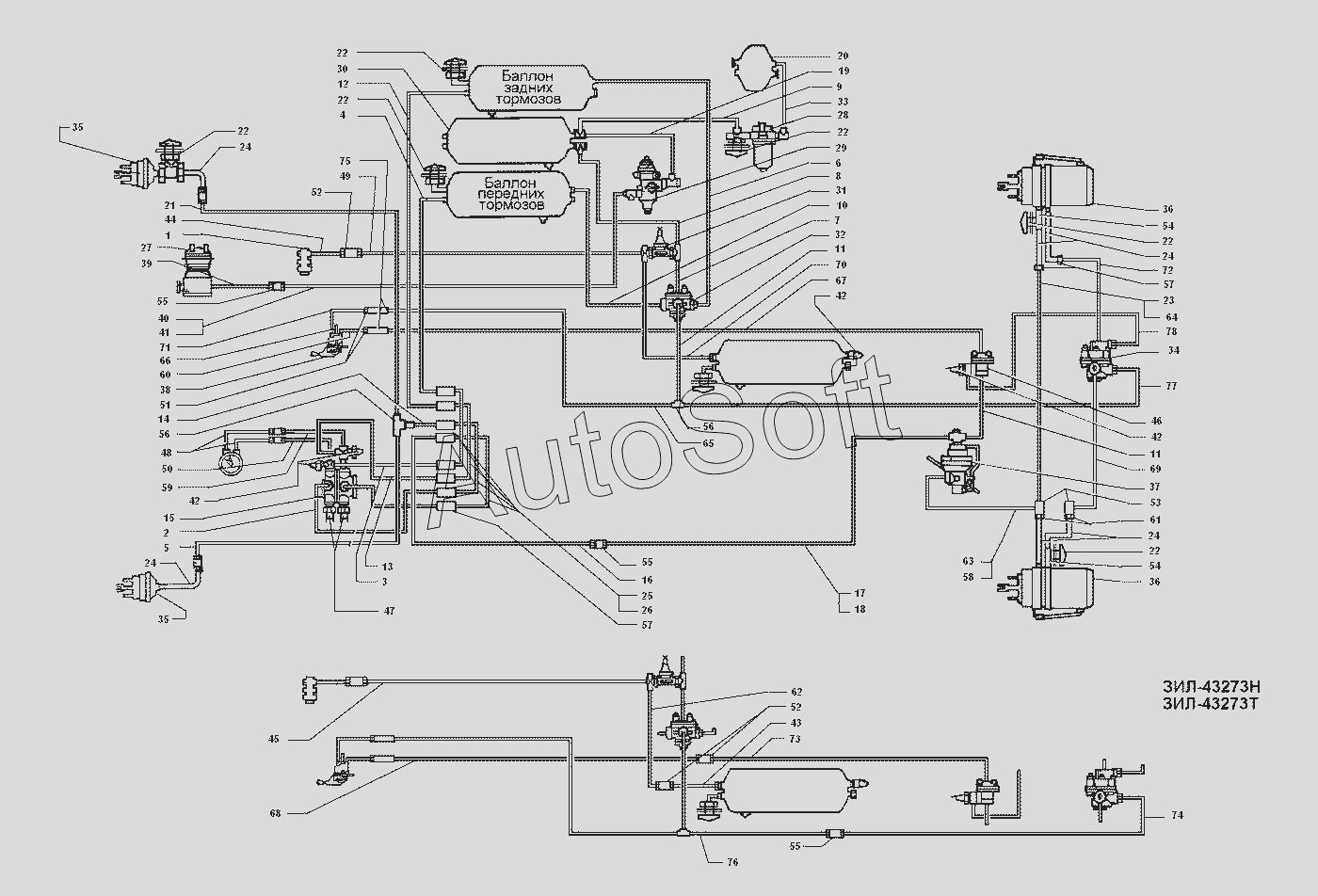

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Схема пневматического привода
50
59
58
57
57
56
56
55
55
55
54
54
53
52
52
51
60
49
48
47
46
45
44
43
42
42
42
41
69
78
77
76
75
74
73
72
71
70
40
68
67
66
65
64
63
62
61
11
11
20
19
18
17
16
15
14
13
12
21
10
9
8
7
6
5
4
3
2
30
39
38
37
36
36
35
35
34
33
32
31
1
29
28
27
26
25
24
24
24
24
23
22
22
22
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Коробка распределительная | |
| 2 | 4***0 | Трубка от тормозного крана к передним тормозам в сборе | |
| 3 | 4***8 | Трубка от воздушного баллона передних тормозов к тормозному крану в сборе | |
| 4 | 5***6 | Трубка от воздушного баллона передних тормозов к тормозному крану в сборе | |
| 5 | 4***4 | Трубка от тормозного крана к левой передней тормозной камере в сборе | |
| 6 | 4***2 | Трубка от тройного защитного клапана к воздушному баллону задних тормозов в сборе | |
| 7 | 4***2 | Трубка от одинарного защитного клапана к тройному клапану в сборе | |
| 8 | 4***6 | Трубка от воздушного баллона к одинарному защитному клапану в сборе | |
| 9 | 4***2 | Трубка от влагомаслоотделителя к конденсационному баллону в сборе | |
| 10 | 5***2 | Трубка от тройного защитного клапана к баллону передних тормозов в сборе | |
| 11 | 4***6 | Трубка соединительная | |
| 12 | 5***4 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | |
| 13 | 4***6 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | |
| 14 | 1***8 | Трубка от воздушных баллонов задних тормозов к тормозному крану в сборе | |
| 15 | 4***8 | Трубка от тормозного крана к задним тормозам в сборе | |
| 16 | 5***0 | Трубка от тормозного крана к задним тормозам в сборе | |
| 17 | 5***2 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 18 | 4***2 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 19 | 4***8 | Трубка от конденсационного баллона к регулятору давления в сборе | |
| 20 | 4***0 | Баллон воздушный | |
| 21 | 4***8 | Трубка от тормозного крана к правой передней тормозной камере в сборе | |
| 22 | 1***1 | Клапан контрольного вывода | |
| 23 | 5***8 | Трубка от регулятора тормозных сил к правой задней тормозной камере | |
| 24 | 1***4 | Шланг | |
| 25 | 1***4 | Шланг | |
| 26 | 4***7 | Шланг | |
| 27 | 4***9 | Компрессор | |
| 28 | 1***0 | Влагомаслоотделитель в сборе | |
| 29 | 1***0 | Регулятор давления в сборе | |
| 30 | 1***0 | Баллон воздушный в сборе | |
| 31 | 1***2 | Клапан защитный одинарный в сборе | |
| 32 | 1***0 | Клапан защитный тройной в сборе | |
| 33 | 4***6 | Трубка от воздушного баллона к влагомаслоотделителю в сборе | |
| 34 | 1***0 | Клапан ускорительный в сборе | |
| 35 | 1***1 | Камера тормозная в сборе | |
| 36 | 2***0 | Камера тормозная с пружинным энергоаккумулятором в сборе | |
| 37 | 1***0 | Регулятор тормозных сил в сборе | |
| 38 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 39 | 1***0 | Трубка от компрессора к регулятору давления первая в сборе | |
| 40 | 5***4 | Трубка от компрессора к регулятору давления вторая в сборе | |
| 41 | 4***4 | Трубка от компрессора к регулятору давления в сборе | |
| 42 | 4***1 | Датчик аварийного давления воздуха в сборе | |
| 43 | 4***2 | Трубка от защитного клапана к воздушному баллону потребителей вторая в сборе | |
| 44 | 5***4 | Трубка от защитного клапана к распредели тельной коробке в сборе | |
| 45 | 4***4 | Трубка от защитного клапана к распредели тельной коробке в сборе | |
| 46 | 1***0 | Клапан двухмагистральный перепускной в сборе | |
| 47 | 4***1 | Выключатель сигналов торможения ММ125Д или 2802.3829 | |
| 48 | 1***0 | Шланг в сборе | |
| 49 | 5***2 | Трубка от защитного клапана к распредели тельной коробке в сборе | |
| 50 | 4***8 | Трубка к воздушному манометру в сборе | |
| 51 | 2***9 | Гайка | |
| 52 | 3***9 | Штуцер | |
| 53 | 3***1 | Угольник | |
| 54 | 3***1 | Угольник | |
| 55 | 3***1 | Штуцер | |
| 56 | 3***0 | Тройник | |
| 57 | 3***1 | Штуцер | |
| 58 | 4***8 | Трубка от регулятора тормозных сил к задним тормозным камерам в сборе | |
| 59 | 4***4 | Трубка от воздушного манометра в сборе | |
| 60 | 4***0 | Трубка от крана стояночного тормоза | |
| 61 | 3***1 | Штуцер | |
| 62 | 4***0 | Трубка от защитного клапана к воздушному баллону потребителей первая в сборе | |
| 63 | 5***8 | Трубка от регулятора тормозных сил к задним тормозным камерам в сборе | |
| 64 | 4***8 | Трубка от регулятора тормозных сил к правой задней тормозной камере | |
| 65 | 5***2 | Трубка от тройного защитного клапана к крану стояночной тормозной системы в сборе | |
| 66 | 4***0 | Трубка в сборе | |
| 67 | 5***2 | Трубка от крана стояночного тормоза к двухмагистральному клапану в сборе | |
| 68 | 4***2 | Трубка от крана стояночного тормоза к клапану тормозов прицепа вторая в сборе | |
| 69 | 5***4 | Трубка от ускорительного клапана к левой задней тормозной камере в сборе | |
| 70 | 5***0 | Трубка от защитного клапана к воздушному баллону потребителей в сборе | |
| 71 | 4***0 | Трубка к крану стояночного тормоза | |
| 72 | 5***6 | Трубка от ускорительного клапана к правой задней тормозной камере в сборе | |
| 73 | 4***4 | Трубка от крана стояночного тормоза к клапану тормозов прицепа третья в сборе | |
| 74 | 4***4 | Трубка от тройного защитного клапана к ускорительному клапану в сборе | |
| 75 | 4***0 | Шланг соединительный в сборе | |
| 76 | 4***8 | Трубка от тройного защитного клапана к ускорительному клапану в сборе | |
| 77 | 5***8 | Трубка от тройного защитного клапана к ускорительному клапану в сборе | |
| 78 | 4***6 | Трубка от крана стояночного тормоза к ускорительному клапану четвертая |
