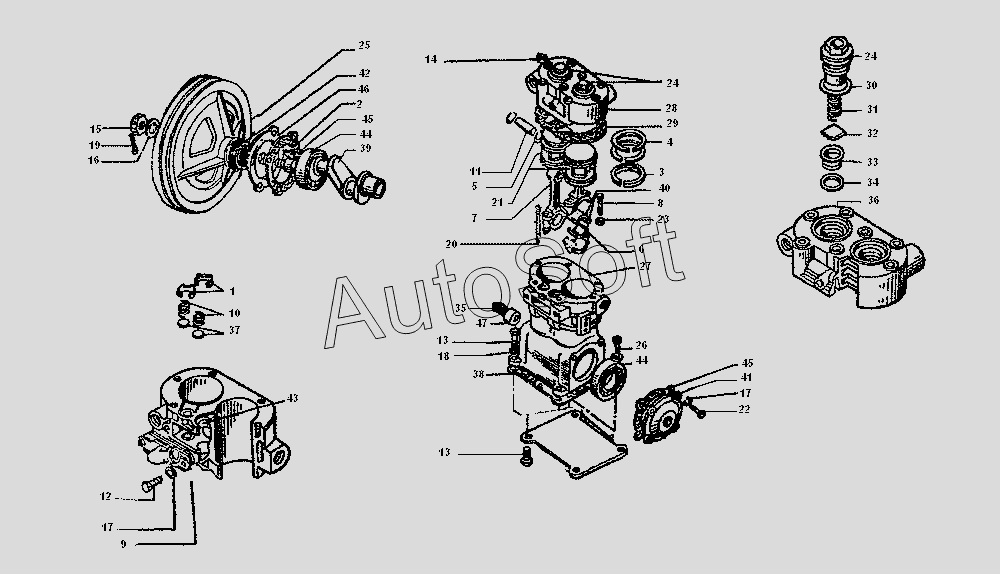

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Пневмокомпрессор
33
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
17
17
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
2
1
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3509092-Р1 | 1***1 | Вкладыш шатуна уменьшенный по диаметру на 0,3 мм | |
| 130-3509092-Р2 | 1***2 | Вкладыш шатуна уменьшенный по диаметру на 0,6 мм | |
| 130-3509160-02-Р1 | 1***1 | Поршень, увеличенный на 0,4 мм по диаметру | |
| 130-3509160-02-Р2 | 1***2 | Поршень, увеличенный на 0,8 мм по диаметру | |
| 130-3509164-Р1 | 1***1 | Кольцо поршня компрессионное увеличенное на 0,4 мм по диаметру | |
| 130-3509164-Р2 | 1***2 | Кольцо поршня компрессионное увеличенное на 0,8 мм по диаметру | |
| 130-3509166-Р1 | 1***1 | Кольцо поршня маслосъемное увеличенное на 0,4 мм по диаметру | |
| 130-3509166-Р2 | 1***2 | Кольцо маслосъемное увеличенное на 0,8 мм по диаметру | |
| 130-3509167-01 | 1***1 | Комплект поршневых колец | |
| 130-3509167-Р1 | 1***1 | Комплект поршневых колец увеличенных по диаметру на 0,4 мм | |
| 130-3509167-Р2 | 1***2 | Комплект поршневых колец увеличенных по диаметру на 0,8 мм | |
| 130-3509169-А2 | 1***2 | Палец поршневой со стопорами (комплект) | |
| 1 | 1***3 | Направляющая впускного клапана | |
| 2 | 4***П | Шпонка сегментная | |
| 3 | 1***6 | Кольцо поршня маслосъемное | |
| 4 | 1***1 | Кольцо компрессионное | |
| 5 | 1***2 | Кольцо пальца стопорное | |
| 6 | 1***5 | Шатун с поршнем в сборе | |
| 6 | 1***4 | Шатун в сборе | |
| 7 | 1***4 | Втулка верхней головки шатуна компрессора | |
| 8 | 1***0 | Болт | |
| 9 | 1***0 | Прокладка патрубка подвода воздуха | |
| 10 | 1***8 | Пружина впускного клапана | |
| 11 | 1***0 | Палец поршневой | |
| 12 | 2***8 | Болт | |
| 13 | 2***8 | Болт | |
| 14 | 2***8 | Гайка | |
| 15 | 2***8 | Гайка | |
| 16 | 2***8 | Шайба | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 2***2 | Шайба пружинная | |
| 19 | 2***8 | Шплинт | |
| 20 | 3***8 | Шпилька | |
| 21 | 1***2 | Поршень номинального размера | |
| 22 | 2***8 | Болт | |
| 23 | 3***1 | Гайка | |
| 24 | 1***4 | Пробка нагнетательного клапана | |
| 25 | 2***0 | Шкив | |
| 26 | 2***8 | Болт | |
| 27 | 1***1 | Блок-картер в сборе | |
| 28 | 1***3 | Головка компрессора в сборе | |
| 29 | 1***А | Прокладка головки блока цилиндров компрессора 0,8 мм | |
| 30 | 1***5 | Прокладка пробки | |
| 31 | 1***8 | Пружина нагнетательного клапана | |
| 32 | 1***0 | Клапан нагнетательный | |
| 33 | 1***А | Седло нагнетательного клапана | |
| 34 | 1***5 | Прокладка седла нагнетательного клапана | |
| 35 | 1***3 | Пружина уплотнителя задней крышки | |
| 36 | 1***2 | Головка компрессора | |
| 37 | 1***6 | Клапан впускной | |
| 38 | 1***Б | Прокладка нижней крышки картера компрессора | |
| 39 | 1***7 | Вал коленчатый с комплектом шатунных вкладышей | |
| 39 | 1***1 | Вал коленчатый | |
| 40 | 1***2 | Вкладыш шатуна компрессора | |
| 41 | 1***Т | Крышка картера компрессора задняя | |
| 42 | 1***2 | Манжета передней крышки картера в сборе | |
| 43 | 1***9 | Седло впускного клапана | |
| 44 | 1***3 | Подшипник компрессора 207К5 | |
| 45 | 1***3 | Прокладка передней и задней крышек картера компрессора | |
| 46 | 1***А | Крышка передняя | |
| 47 | 1***1 | Уплотнитель задней крышки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
