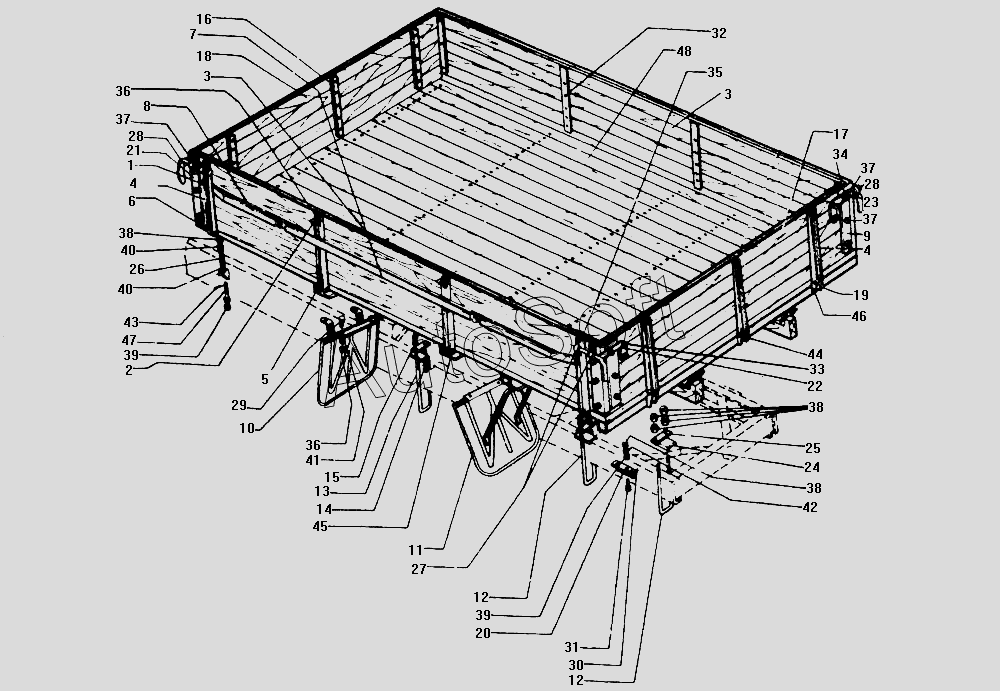

Каталог запасных частей к технике: ЗИЛ-130 (1985). Платформа автомобиля ЗИЛ-130
24
32
31
30
29
28
28
27
26
25
33
23
22
21
20
19
18
17
16
34
35
36
36
37
37
37
38
38
38
39
39
40
40
41
42
43
44
45
46
47
48
1
2
3
3
4
4
5
6
7
8
9
10
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-8501084 | 1***4 | Опора передней балки | |
| 130-8505039-А | 1***А | Подкладка скобы узкая | |
| 130-8505041-А | 1***А | Подкладка скобы широкая | |
| 130-8521193-Б | 1***Б | Угольник крепления платформы | |
| 130Г-8504034 | 1***4 | Пластина переднего борта | |
| 201540-П29 | 2***9 | Болт | |
| 210166-П8 | 2***8 | Болт | |
| 210237-П8 | 2***8 | Болт | |
| 211099-П8 | 2***8 | Болт | |
| 211101-П8 | 2***8 | Болт | |
| 211134-П8 | 2***8 | Болт | |
| 211137-П8 | 2***8 | Болт | |
| 248037-П8 | 2***8 | Шуруп крепления оковки | |
| 252039-П8 | 2***8 | Шайба | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 431410-8500010-10 | 4***0 | Платформа в сборе | |
| 1 | 1***4 | Крюк обвязочный правый | |
| 2 | 1***5 | Крюк обвязочный левый | |
| 3 | 1***Б | Борт боковой в сборе | |
| 4 | 1***0 | Петля верхняя | |
| 5 | 1***0 | Петля нижняя | |
| 6 | 1***7 | Петля нижняя | |
| 7 | 1***9 | Окантовка средняя | |
| 8 | 1***4 | Окантовка крайняя | |
| 9 | 1***7 | Обойма торцевая | |
| 10 | 1***2 | Брызговик в сборе | |
| 11 | 1***3 | Брызговик в сборе | |
| 11 | 1***0 | Брызговик в сборе | |
| 12 | 1***4 | Хомут платформы | |
| 13 | 1***5 | Хомут | |
| 14 | 1***0 | Распорка рамы | |
| 15 | 1***7 | Накладка хомута | |
| 16 | 1***8 | Планка верхних петель | |
| 17 | 1***0 | Борт задний в сборе | |
| 18 | 1***0 | Борт передний в сборе | |
| 19 | 1***0 | Петля нижняя | |
| 20 | 1***8 | Угольник фиксирующий платформы нижний | |
| 21 | 1***2 | Обойма торцевая | |
| 22 | 1***6 | Крюк запора борта правый | |
| 23 | 1***7 | Крюк запора борта левый | |
| 24 | 1***6 | Обойма хомута продольного бруса | |
| 25 | 1***1 | Накладка | |
| 26 | 1***7 | Пружина крепления платформы | |
| 27 | 1***9 | Скоба шпингалета | |
| 28 | 1***3 | Шпингалет боковых бортов | |
| 29 | 2***8 | Болт | |
| 30 | 2***9 | Болт | |
| 31 | 2***9 | Болт | |
| 32 | 2***8 | Болт | |
| 33 | 2***8 | Болт | |
| 34 | 2***8 | Болт | |
| 35 | 2***8 | Болт | |
| 36 | 2***8 | Гайка | |
| 37 | 2***8 | Гайка | |
| 38 | 2***8 | Гайка | |
| 39 | 2***9 | Шайба | |
| 40 | 2***8 | Шайба | |
| 41 | 2***2 | Шайба пружинная | |
| 42 | 2***2 | Шайба пружинная | |
| 43 | 2***9 | Шплинт | |
| 44 | 2***8 | Шплинт | |
| 45 | 2***8 | Палец | |
| 46 | 2***8 | Палец | |
| 47 | 3***9 | Болт | |
| 48 | 4***0 | Основание платформы |
