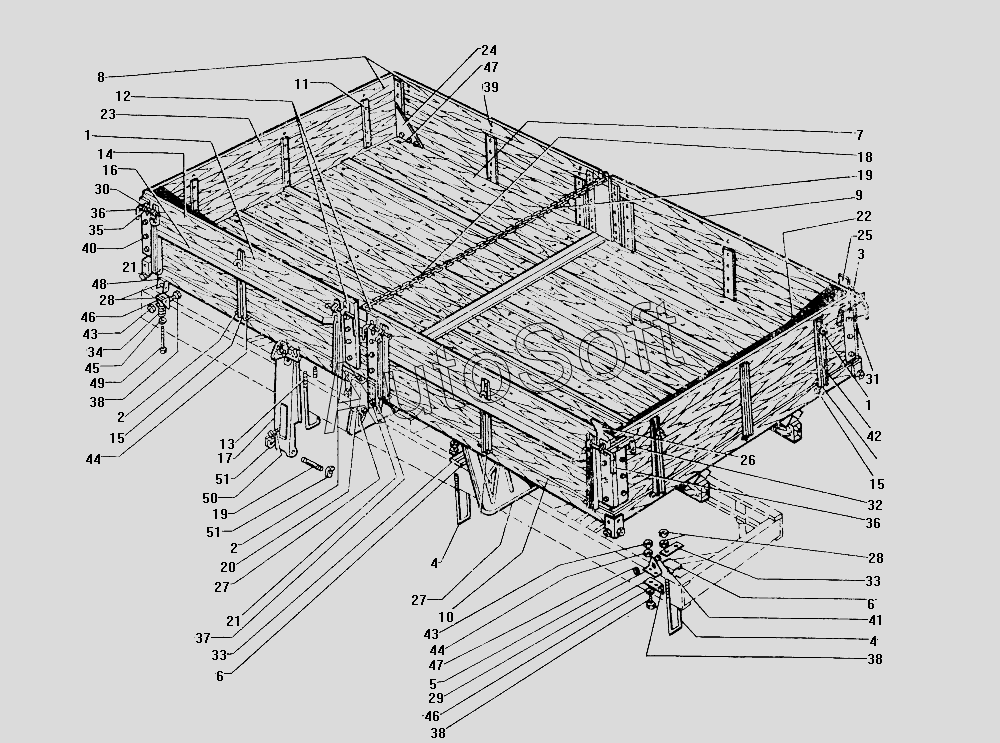

Каталог запасных частей к технике: ЗИЛ-130 (1985). Платформа автомобиля ЗИЛ-130Г
26
34
33
33
32
31
30
29
28
28
27
27
35
25
24
23
22
21
21
20
19
19
18
43
43
51
51
50
49
48
47
47
46
46
45
44
44
17
42
41
40
39
38
38
38
37
36
36
8
16
15
15
14
13
12
11
10
9
7
6
6
5
4
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-8505039-А | 1***А | Подкладка скобы узкая | |
| 130-8505041-А | 1***А | Подкладка скобы широкая | |
| 130Г-8500010-Б | 1***Б | Платформа в сборе | |
| 130Г-8504034 | 1***4 | Пластина переднего борта | |
| 133Г1-8504060 | 1***0 | Обойма переднего борта правая | |
| 201497-П29 | 2***9 | Болт | |
| 210166-П8 | 2***8 | Болт | |
| 211098-П8 | 2***8 | Болт | |
| 211131-П8 | 2***8 | Болт | |
| 211134-П29 | 2***9 | Болт с полукруглой головой и квадратным подголовком (d=М10, D=25, H=5, b=10, h=5, L=70±1,0, l0=30) | |
| 248037-П8 | 2***8 | Шуруп крепления оковки | |
| 250640-П8 | 2***8 | Гайка | |
| 252038-П8 | 2***8 | Шайба | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 258038-П8 | 2***8 | Шплинт | |
| 4 596 629 548 | 4***8 | Шуруп крепления оковки | |
| 1 | 1***4 | Крюк обвязочный правый | |
| 1 | 1***5 | Крюк обвязочный левый | |
| 2 | 1***0 | Петля верхняя | |
| 3 | 1***7 | Обойма торцевая | |
| 4 | 1***4 | Хомут платформы | |
| 5 | 1***7 | Угольник фиксирующий платформу верхний | |
| 6 | 1***7 | Накладка хомута | |
| 7 | 1***Б | Основание платформы в сборе | |
| 8 | 1***4 | Борт правый в сборе | |
| 9 | 1***Б | Борт боковой правый в сборе | |
| 10 | 1***Б | Борт левый в сборе | |
| 11 | 1***8 | Планка верхних петель | |
| 12 | 1***Б | Шпингалет боковых бортов левый | |
| 13 | 1***5 | Хомут крепления платформы | |
| 14 | 1***5 | Борт № 1 боковой платформы левый в сборе | |
| 15 | 1***4 | Ось петли борта | |
| 16 | 1***9 | Оковка | |
| 17 | 1***4 | Стойка бортов в сборе | |
| 18 | 1***6 | Цепь стойки бокового борта с рычагом запора в сборе | |
| 19 | 1***5 | Ось стойки бокового борта | |
| 20 | 1***1 | Кронштейн стойки в сборе | |
| 21 | 1***2 | Буфер борта ограничительный в сборе | |
| 22 | 1***0 | Борт задний в сборе | |
| 23 | 1***0 | Борт передний в сборе | |
| 24 | 1***9 | Обойма переднего борта левая | |
| 25 | 1***8 | Кронштейн запора правый | |
| 26 | 1***9 | Кронштейн запора левый | |
| 27 | 1***3 | Брызговик платформы в сборе | |
| 28 | 1***3 | Кронштейн крепления платформы к раме | |
| 29 | 1***8 | Угольник фиксирующий платформы нижний | |
| 30 | 1***2 | Обойма торцевая | |
| 31 | 1***6 | Крюк запора борта правый | |
| 32 | 1***7 | Крюк запора борта левый | |
| 33 | 1***6 | Обойма хомута продольного бруса | |
| 34 | 1***7 | Пружина крепления платформы | |
| 35 | 1***9 | Скоба шпингалета | |
| 36 | 1***9 | Шпингалет боковых бортов правый | |
| 36 | 1***3 | Шпингалет боковых бортов | |
| 37 | 2***8 | Болт | |
| 38 | 2***9 | Болт | |
| 39 | 2***8 | Болт | |
| 40 | 2***8 | Болт | |
| 41 | 2***8 | Болт | |
| 42 | 2***8 | Гайка | |
| 43 | 2***8 | Гайка | |
| 44 | 2***8 | Шайба регулировочная | |
| 45 | 2***8 | Шайба | |
| 46 | 2***2 | Шайба пружинная | |
| 47 | 2***8 | Гайка креплении петель | |
| 48 | 2***9 | Шплинт | |
| 49 | 3***9 | Болт | |
| 50 | 3***8 | Болт | |
| 51 | 4***9 | Шайба замочная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
