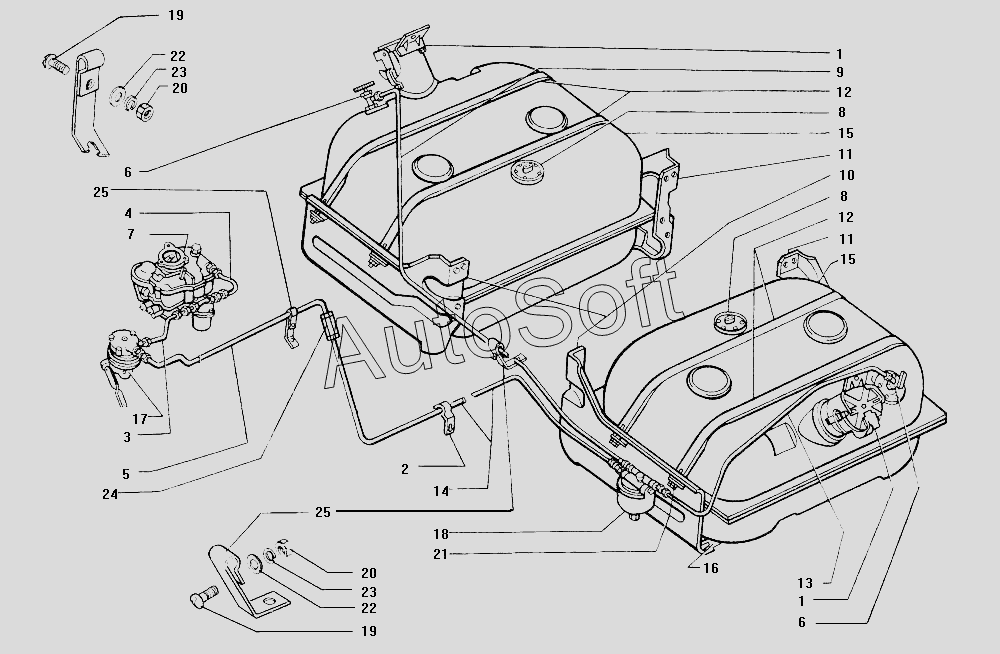

Каталог запасных частей к технике: ЗИЛ-130 (1985). Схема питания двигателя автомобилей ЗИЛ-130В1
16
6
6
7
8
8
9
10
11
11
12
12
13
14
15
15
5
17
18
19
19
20
20
21
22
22
23
23
24
25
25
1
1
2
3
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1104012-Е | 1***Е | Трубка с краном в сборе | |
| 130-1104712-Б | 1***Б | Фильтр приемной трубки в сборе | |
| 130-1104741-А | 1***А | Фланец крепления фильтра приемной трубки топливного бака | |
| 130-1107010-81 | 1***1 | Карбюратор К90 со штуцером в сборе | |
| 130В-1102023 | 1***3 | Прокладка дополнительного топливного бака | |
| 201458-П29 | 2***9 | Болт | |
| 201540-П29 | 2***9 | Болт | |
| 201542-П29 | 2***9 | Болт | |
| 220076-П8 | 2***8 | Винт | |
| 250510-П29 | 2***9 | Гайка | |
| 250514-П29 | 2***9 | Гайка | |
| 252005-П29 | 2***9 | Шайба | |
| 252007-П29 | 2***9 | Шайба | |
| 252137-П2 | 2***2 | Шайба пружинная | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| 262542-П29 | 2***9 | Пробка КГ1/4" | |
| 1 | 1***Б | Пробка топливного бака | |
| 2 | 1***9 | Скоба крепления топливопроводов | |
| 3 | 1***Г | Трубка от топливного насоса к фильтру тонкой очистки в сборе | |
| 4 | 1***Г | Трубка от фильтра тонкой очистки к карбюратору в сборе | |
| 5 | 1***В | Трубка от фильтра-отстойника передняя в сборе | |
| 6 | 1***Б | Трубка приемная с фильтром в сборе | |
| 7 | 1***2 | Карбюратор К88АТ со штуцером в сборе | |
| 8 | 1***0 | Датчик указателя уровня топлива типа БМ165-Б | |
| 9 | 1***В | Трубка | |
| 10 | 1***2 | Кронштейн крепления топливного бака передний | |
| 11 | 1***2 | Кронштейн крепления топливного бака задний | |
| 12 | 1***Б | Хомут крепления топливного бака в сборе | |
| 13 | 1***Б | Трубка от топливного бака к фильтру-отстойнику | |
| 14 | 1***Б | Трубка от фильтра-отстойника продольная в сборе | |
| 15 | 1***А | Бак топливный в сборе | |
| 16 | 1***6 | Балка крепления топливного бака с прокладкой в сборе | |
| 17 | 1***Б | Насос топливный в сборе | |
| 18 | 1***А | Фильтр-отстойник бензина в сборе | |
| 19 | 2***9 | Винт | |
| 20 | 2***9 | Гайка | |
| 21 | 2***9 | Гайка | |
| 22 | 2***9 | Шайба | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 3***9 | Штуцер | |
| 25 | 3***8 | Скоба-хомут |
