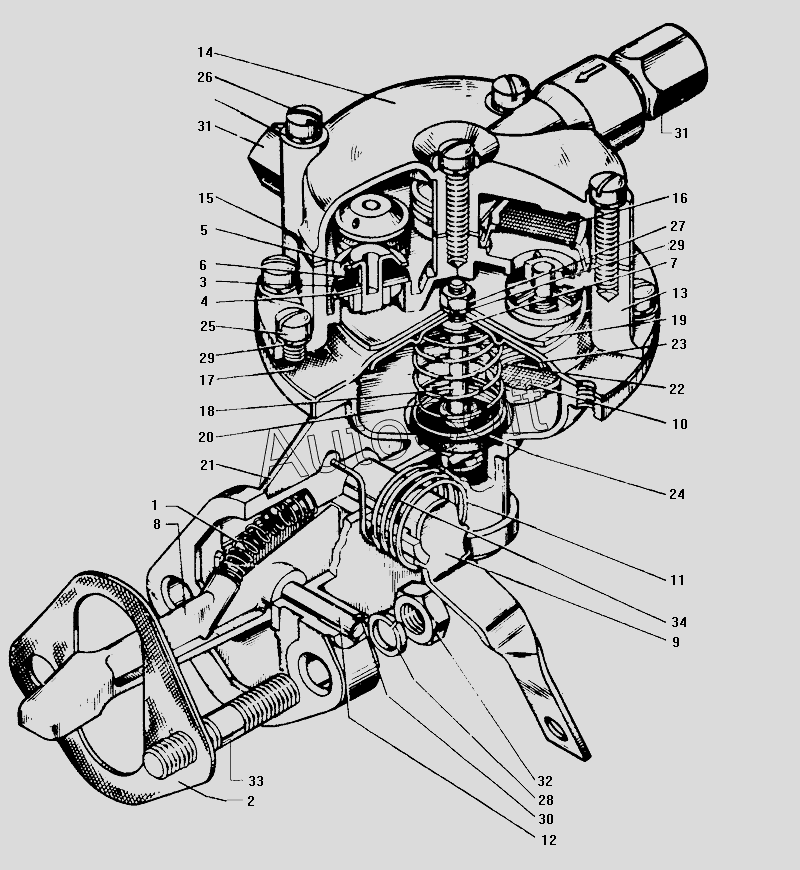

Каталог запасных частей к технике: ЗИЛ-130 (1985). Топливный насос Б10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130Т-1106011-Б | 1***Б | Насос топливный в сборе | |
| 130Т-1106050 | 1***0 | Диафрагма с толкателем в сборе | |
| 1 | 1***3 | Пружина возвратная коромысла | |
| 2 | 1***0 | Прокладка топливного насоса | |
| 3 | 1***1 | Пластина клапана | |
| 4 | 1***6 | Клапан | |
| 5 | 1***А | Обойма клапана | |
| 6 | 1***8 | Пружина клапана | |
| 7 | 1***6 | Шайба толкателя | |
| 8 | 1***Б | Коромысло привода | |
| 9 | 1***2 | Валик ручного привода в сборе | |
| 10 | 1***7 | Сетка фильтра | |
| 11 | 1***Б | Пружина | |
| 12 | 1***Б | Ось коромысла | |
| 13 | 1***5 | Головка топливного насоса с клапанами в сборе | |
| 13 | 1***8 | Головка топливного насоса | |
| 14 | 1***6 | Крышка-демпфер | |
| 15 | 1***7 | Прокладка крышки | |
| 16 | 1***5 | Фильтр топливного насоса с сеткой в сборе | |
| 17 | 1***1 | Диск диафрагмы топливного насоса | |
| 18 | 1***5 | Толкатель в сборе | |
| 19 | 1***А | Шайба диафрагмы верхняя | |
| 20 | 1***1 | Пружина диафрагмы | |
| 21 | 1***0 | Корпус в сборе | |
| 21 | 1***В | Корпус топливного насоса | |
| 22 | 1***6 | Шайба-сетка | |
| 23 | 1***А | Шайба диафрагмы нижняя | |
| 24 | 1***8 | Манжета толкателя | |
| 25 | 2***8 | Винт | |
| 26 | 2***8 | Винт | |
| 27 | 2***8 | Гайка | |
| 28 | 2***2 | Шайба пружинная | |
| 29 | 2***2 | Шайба пружинная | |
| 30 | 2***8 | Заклепка | |
| 31 | 3***8 | Штуцер | |
| 32 | 3***9 | Гайка | |
| 33 | 3***8 | Шпилька | |
| 34 | 4***Б | Манжета |
