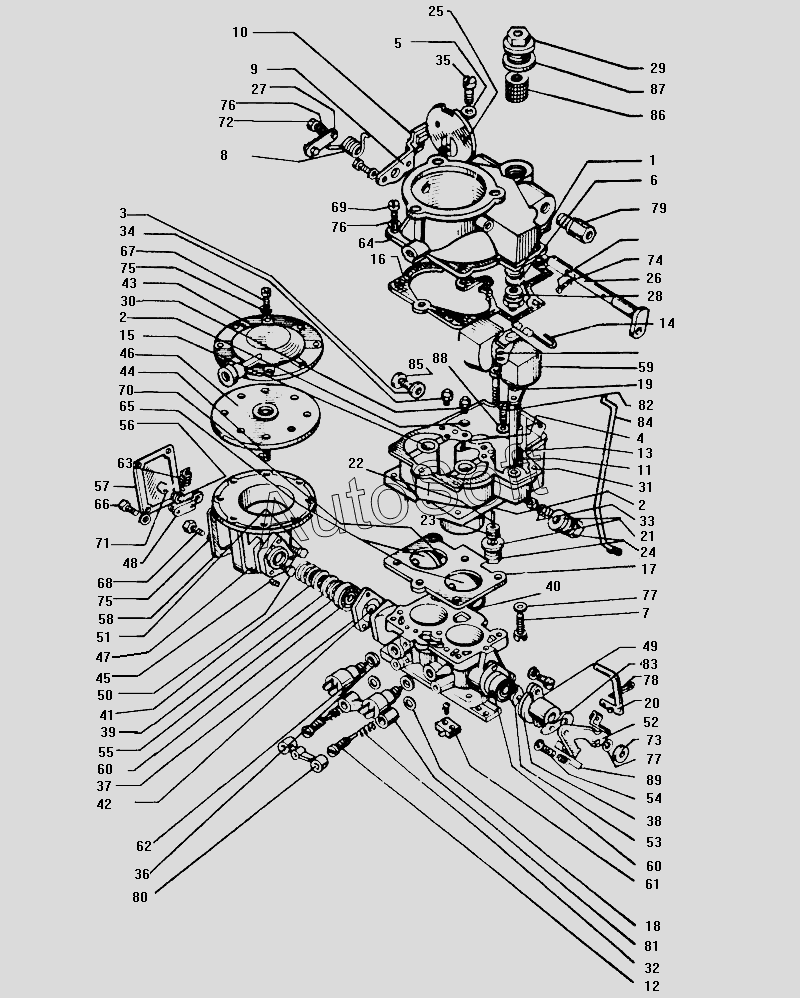

Каталог запасных частей к технике: ЗИЛ-130 (1985). Карбюратор К90
53
64
63
62
61
60
60
59
58
57
56
55
54
65
52
51
50
49
48
46
45
44
43
42
78
89
88
87
86
85
84
83
82
81
80
79
41
77
77
75
75
74
73
72
71
70
69
68
67
66
5
16
15
14
13
12
11
10
9
8
7
6
17
4
3
2
2
1
47
29
40
39
38
37
36
35
34
33
32
31
30
28
27
26
25
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1107010-81 | 1***1 | Карбюратор К90 со штуцером в сборе | |
| 130-1107011-50 | 1***0 | Карбюратор К90 в сборе | |
| 130-1107400-23 | 1***3 | Корпус поплавковой камеры для запасных частей | |
| 130-1107400-90 | 1***0 | Корпус поплавковой камеры в сборе | |
| 130-1107500-51 | 1***1 | Камера смесительная в сборе | |
| 431410-1107540 | 4***0 | Привод дроссельных заслонок в сборе | |
| 1 | 1***1 | Прокладка | |
| 2 | 1***3 | Прокладка механического экономайзера и жиклера холостого хода | |
| 3 | 1***7 | Прокладка | |
| 4 | 1***1 | Игла насоса ускорения | |
| 5 | 1***6 | Прокладка | |
| 6 | 1***7 | Прокладка клапана подачи топлива | |
| 7 | 1***2 | Болт крепления смесительной камеры | |
| 8 | 1***0 | Пружина валика | |
| 9 | 1***А | Кронштейн троса воздушной заслонки | |
| 10 | 1***4 | Зажим троса | |
| 11 | 1***8 | Клапан насоса ускорения шариковый впускной | |
| 12 | 1***Б | Игла регулировочная холостого хода | |
| 13 | 1***1 | Кольцо клапана запорное | |
| 14 | 1***7 | Ось рычажка поплавка | |
| 15 | 1***Б | Диффузор малый | |
| 16 | 1***0 | Прокладка | |
| 17 | 1***9 | Прокладка корпуса смесительной камеры | |
| 18 | 1***7 | Шайба уплотнительная | |
| 19 | 1***Б | Поршень насоса в сборе | |
| 20 | 1***2 | Тяга ускорительного насоса | |
| 21 | 1***4 | Прокладка уплотнительная пробок | |
| 22 | 1***Б | Толкатель экономайзера | |
| 23 | 1***6 | Механический экономайзер в сборе | |
| 24 | 1***0 | Пробка канала экономайзера | |
| 25 | 1***2 | Заслонка воздушная в сборе | |
| 26 | 1***2 | Валик воздушной заслонки в сборе | |
| 27 | 1***А | Рычаг воздушной заслонки в сборе | |
| 28 | 1***0 | Клапан подачи топлива в сборе | |
| 29 | 1***2 | Пробка фильтра подачи топлива | |
| 30 | 1***Б | Жиклер холостого хода | |
| 31 | 1***0 | Корпус поплавковой камеры | |
| 32 | 1***6 | Пружина иглы холостого хода | |
| 33 | 1***Б | Жиклер полной мощности | |
| 34 | 1***2 | Жиклер воздушный | |
| 35 | 1***7 | Винт | |
| 36 | 1***9 | Прокладка клапана | |
| 37 | 1***1 | Прокладка корпуса диафрагменного механизма | |
| 38 | 1***2 | Прокладка корпуса привода дроссельных заслонок карбюратора | |
| 39 | 1***В | Манжета уплотнительная | |
| 40 | 1***0 | Корпус смесительных камер | |
| 41 | 1***8 | Пружина | |
| 42 | 1***Г | Ось дроссельных заслонок с рычагом в сборе | |
| 43 | 1***0 | Крышка | |
| 44 | 1***Б | Диафрагма с тягой в сборе | |
| 45 | 1***Б | Винт упорный | |
| 46 | 1***9 | Диск диафрагмы | |
| 47 | 1***0 | Корпус диафрагменного механизма | |
| 47 | 1***0 | Корпус диафрагменного механизма в сборе | |
| 48 | 1***0 | Рычаг в сборе | |
| 49 | 1***2 | Корпус привода в сборе | |
| 50 | 1***7 | Жиклер ограничителя вакуумный | |
| 51 | 1***8 | Жиклер ограничителя воздушный | |
| 52 | 1***0 | Рычаг привода | |
| 53 | 1***2 | Валик привода | |
| 54 | 1***1 | Винт контактный регулировочный | |
| 55 | 1***8 | Опора манжеты | |
| 56 | 1***Б | Шайба рычага | |
| 57 | 1***6 | Крышка ограничителя | |
| 58 | 1***9 | Прокладка крышки ограничителя оборотов | |
| 59 | 1***0 | Поплавок с рычагом в сборе | |
| 60 | 1***Б | Подшипник оси дроссельных заслонок в сборе | |
| 61 | 1***1 | Контакт неподвижный | |
| 62 | 1***1 | Клапан электромагнитный автоматического управления экономайзером принудительного холостого хода 32023447 | |
| 63 | 1***Б | Пружина ограничителя | |
| 64 | 1***0 | Корпус верхний в сборе | |
| 64 | 1***2 | Корпус верхний | |
| 65 | 1***1 | Заслонка дроссельная | |
| 66 | 2***8 | Винт | |
| 67 | 2***9 | Винт | |
| 68 | 2***8 | Винт | |
| 69 | 2***8 | Винт | |
| 70 | 2***8 | Винт | |
| 71 | 2***8 | Гайка | |
| 72 | 2***8 | Гайка | |
| 73 | 2***8 | Гайка | |
| 74 | 2***2 | Шайба пружинная | |
| 75 | 2***2 | Шайба пружинная | |
| 77 | 2***2 | Шайба пружинная | |
| 78 | 2***9 | Шплинт | |
| 79 | 3***8 | Штуцер | |
| 80 | 4***9 | Крышка пломбировочная | |
| 81 | 4***3 | Обойма пломбировочная | |
| 82 | 4***0 | Жиклер главный | |
| 83 | 4***3 | Рычаг связи дроссельный заслонок | |
| 84 | 4***4 | Тяга рычага связи | |
| 85 | К***6 | Пробка | |
| 86 | К***Б | Сетка фильтра | |
| 87 | К***3 | Прокладка фильтра подачи топлива | |
| 88 | К***А | Прокладка главного жиклера | |
| 89 | К***6 | Пружина винта |
