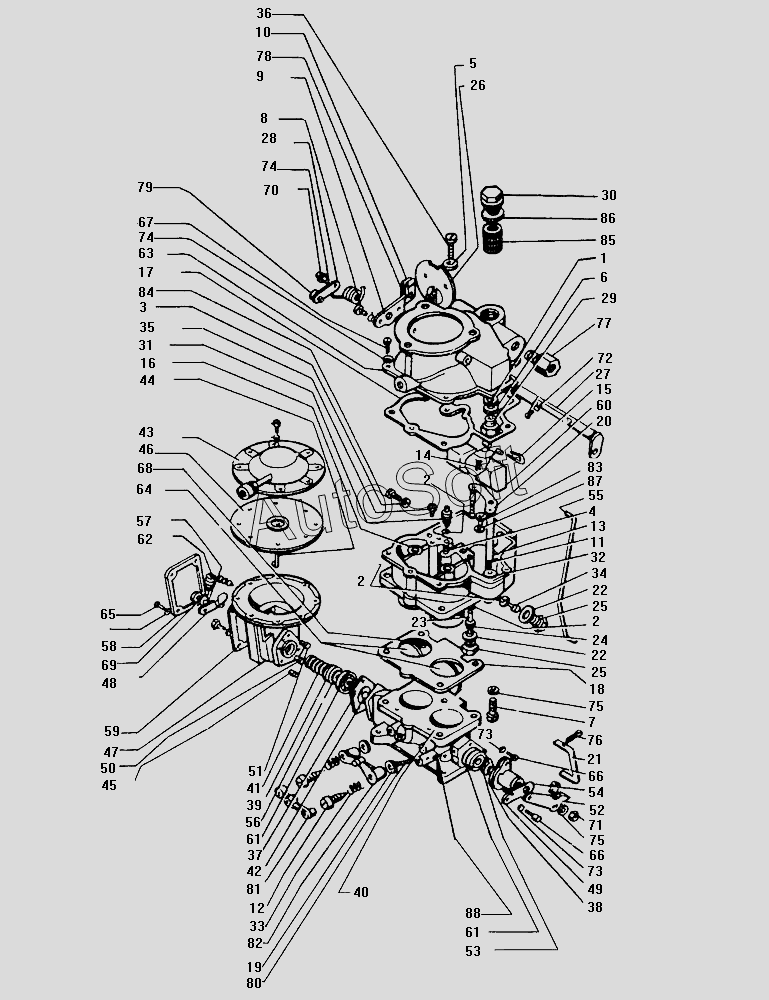

Каталог запасных частей к технике: ЗИЛ-130 (1985). Карбюратор К88АТ
52
63
62
61
61
60
59
58
57
56
55
54
53
64
51
50
49
48
46
45
44
43
42
41
77
88
87
86
85
84
83
82
81
80
79
78
40
76
75
75
73
73
72
71
70
69
68
67
66
66
65
5
16
15
14
13
12
11
10
9
8
7
6
17
4
3
2
2
2
1
47
28
39
38
37
36
35
34
33
32
31
30
29
27
26
25
25
24
23
22
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1107010-42 | 1***2 | Карбюратор К88АТ со штуцером в сборе | |
| 130-1107500-В3 | 1***3 | Камера смесительная в сборе | |
| 130-1107540-Г | 1***Г | Привод дроссельных заслонок в сборе | |
| 431410-1107011 | 4***1 | Карбюратор К88АТ | |
| 1 | 1***1 | Прокладка | |
| 2 | 1***3 | Прокладка механического экономайзера и жиклера холостого хода | |
| 3 | 1***7 | Прокладка | |
| 4 | 1***1 | Игла насоса ускорения | |
| 5 | 1***6 | Прокладка | |
| 6 | 1***7 | Прокладка клапана подачи топлива | |
| 7 | 1***2 | Болт крепления смесительной камеры | |
| 8 | 1***0 | Пружина валика | |
| 9 | 1***А | Кронштейн троса воздушной заслонки | |
| 10 | 1***4 | Зажим троса | |
| 11 | 1***8 | Клапан насоса ускорения шариковый впускной | |
| 12 | 1***Б | Игла регулировочная холостого хода | |
| 13 | 1***1 | Кольцо клапана запорное | |
| 14 | 1***5 | Пружина | |
| 15 | 1***7 | Ось рычажка поплавка | |
| 16 | 1***Б | Диффузор малый | |
| 17 | 1***0 | Прокладка | |
| 18 | 1***9 | Прокладка корпуса смесительной камеры | |
| 19 | 1***7 | Шайба уплотнительная | |
| 20 | 1***Б | Поршень насоса в сборе | |
| 21 | 1***2 | Тяга ускорительного насоса | |
| 22 | 1***4 | Прокладка уплотнительная пробок | |
| 23 | 1***Б | Толкатель экономайзера | |
| 24 | 1***6 | Механический экономайзер в сборе | |
| 25 | 1***0 | Пробка канала экономайзера | |
| 26 | 1***2 | Заслонка воздушная в сборе | |
| 27 | 1***2 | Валик воздушной заслонки в сборе | |
| 28 | 1***А | Рычаг воздушной заслонки в сборе | |
| 29 | 1***0 | Клапан подачи топлива в сборе | |
| 30 | 1***2 | Пробка фильтра подачи топлива | |
| 31 | 1***Б | Жиклер холостого хода | |
| 32 | 1***3 | Корпус поплавковой камеры для запасных частей | |
| 32 | 1***0 | Корпус поплавковой камеры в сборе | |
| 32 | 1***0 | Корпус поплавковой камеры | |
| 33 | 1***6 | Пружина иглы холостого хода | |
| 34 | 1***Б | Жиклер полной мощности | |
| 35 | 1***2 | Жиклер воздушный | |
| 36 | 1***7 | Винт | |
| 37 | 1***1 | Прокладка корпуса диафрагменного механизма | |
| 38 | 1***2 | Прокладка корпуса привода дроссельных заслонок карбюратора | |
| 39 | 1***В | Манжета уплотнительная | |
| 40 | 1***2 | Корпус смесительной камеры | |
| 41 | 1***8 | Пружина | |
| 42 | 1***Г | Ось дроссельных заслонок с рычагом в сборе | |
| 43 | 1***0 | Крышка | |
| 44 | 1***Б | Диафрагма с тягой в сборе | |
| 45 | 1***Б | Винт упорный | |
| 46 | 1***9 | Диск диафрагмы | |
| 47 | 1***0 | Корпус диафрагменного механизма | |
| 47 | 1***0 | Корпус диафрагменного механизма в сборе | |
| 48 | 1***0 | Рычаг в сборе | |
| 49 | 1***2 | Корпус привода в сборе | |
| 50 | 1***7 | Жиклер ограничителя вакуумный | |
| 51 | 1***8 | Жиклер ограничителя воздушный | |
| 52 | 1***Е | Рычаг привода | |
| 53 | 1***2 | Валик привода | |
| 54 | 1***3 | Рычаг связи дроссельных заслонок | |
| 55 | 1***4 | Тяга рычага связи | |
| 56 | 1***8 | Опора манжеты | |
| 57 | 1***Б | Шайба рычага | |
| 58 | 1***6 | Крышка ограничителя | |
| 59 | 1***9 | Прокладка крышки ограничителя оборотов | |
| 60 | 1***0 | Поплавок с рычагом в сборе | |
| 61 | 1***Б | Подшипник оси дроссельных заслонок в сборе | |
| 62 | 1***Б | Пружина ограничителя | |
| 63 | 1***0 | Корпус верхний в сборе | |
| 63 | 1***2 | Корпус верхний | |
| 64 | 1***1 | Заслонка дроссельная | |
| 65 | 2***8 | Винт | |
| 66 | 2***9 | Винт | |
| 67 | 2***8 | Винт | |
| 68 | 2***8 | Винт | |
| 69 | 2***8 | Гайка | |
| 70 | 2***8 | Гайка | |
| 71 | 2***8 | Гайка | |
| 72 | 2***2 | Шайба пружинная | |
| 73 | 2***2 | Шайба пружинная | |
| 75 | 2***2 | Шайба пружинная | |
| 76 | 2***9 | Шплинт | |
| 77 | 3***8 | Штуцер | |
| 78 | 3***8 | Болт | |
| 79 | 3***8 | Болт | |
| 80 | 3***8 | Болт регулировочный | |
| 81 | 4***9 | Крышка пломбировочная | |
| 82 | 4***3 | Обойма пломбировочная | |
| 83 | 4***0 | Жиклер главный | |
| 84 | К***6 | Пробка | |
| 85 | К***Б | Сетка фильтра | |
| 86 | К***3 | Прокладка фильтра подачи топлива | |
| 87 | К***А | Прокладка главного жиклера | |
| 88 | К***6 | Пружина винта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
