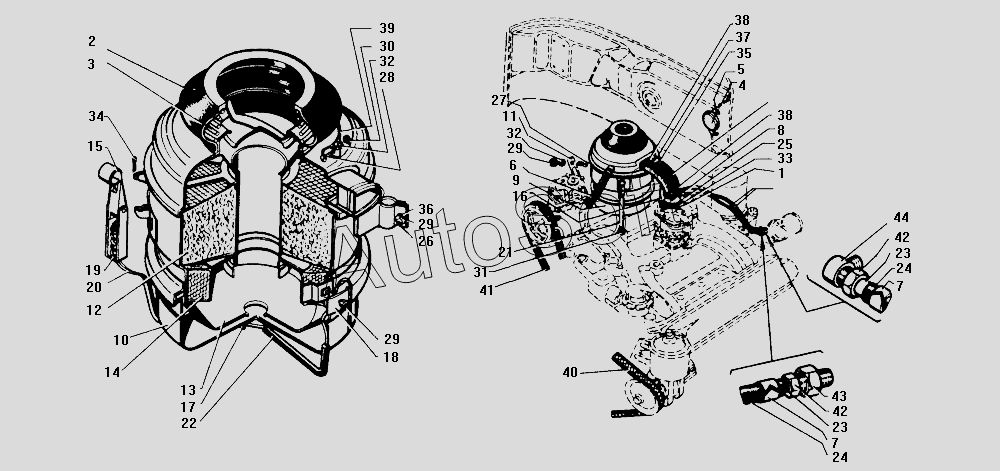

Каталог запасных частей к технике: ЗИЛ-130 (1985). Фильтр воздушный ВПМ-3 и его установка
34
23
23
24
24
25
26
27
28
29
29
29
30
31
32
32
33
22
35
36
37
38
38
39
40
41
42
42
43
44
11
1
2
3
4
5
6
7
7
8
9
10
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250514-П8 | 2***8 | Гайка | |
| 1 | 1***9 | Прокладка всасывающего патрубка | |
| 2 | 1***0 | Воздухосборник воздушного фильтра | |
| 3 | 1***9 | Пружина воздухосборника распорная | |
| 4 | 1***Б | Пробка воздухозаборника в сборе | |
| 5 | 1***9 | Уплотнитель пробки воздухосборника | |
| 6 | 1***6 | Шланг подвода воздуха | |
| 7 | 1***7 | Хомут шлангов | |
| 8 | 1***8 | Патрубок в сборе | |
| 9 | 1***А | Фильтр воздушный типа ВПМ-3 в сборе | |
| 10 | 1***1 | Корпус | |
| 11 | 1***2 | Кронштейн крепления воздушного фильтра | |
| 12 | 1***1 | Элемент фильтрующий с крышкой в сборе | |
| 13 | 1***6 | Днище фильтра в сборе | |
| 14 | 1***А | Кассета дросселирующая в сборе | |
| 15 | 1***8 | Рычаг в сборе | |
| 16 | 1***А | Стойка крепления воздушного фильтра с упорной шайбой в сборе | |
| 17 | 1***6 | Шайба каната опорная | |
| 18 | 1***7 | Прижим каната верхний | |
| 19 | 1***8 | Пружина каната | |
| 20 | 1***9 | Канат в сборе | |
| 21 | 1***2 | Стойка крепления воздушного фильтра | |
| 22 | 1***7 | Шланг каната воздушного фильтра | |
| 23 | 1***7 | Трубка вентиляции распределителя концевая | |
| 24 | 1***9 | Шланг вентиляции распределителя гибкий | |
| 25 | 2***8 | Болт | |
| 26 | 2***8 | Болт | |
| 27 | 2***8 | Болт | |
| 28 | 2***П | Винт | |
| 29 | 2***8 | Гайка | |
| 30 | 2***8 | Гайка | |
| 31 | 2***8 | Гайка | |
| 32 | 2***2 | Шайба пружинная | |
| 33 | 2***2 | Шайба пружинная | |
| 34 | 2***9 | Шплинт | |
| 35 | 3***8 | Шплинт | |
| 36 | 3***9 | Шайба специальная (d=8,5, D=16, S=0,8) | |
| 37 | 3***8 | Пряжка | |
| 38 | 3***8 | Лента хомута | |
| 39 | 3***8 | Хомут | |
| 40 | 3***9 | Ремень приводной | |
| 41 | 3***0 | Ремень привода компрессора | |
| 42 | 4***8 | Гайка | |
| 43 | 4***8 | Штуцер | |
| 44 | 4***П | Угловой штуцер |
