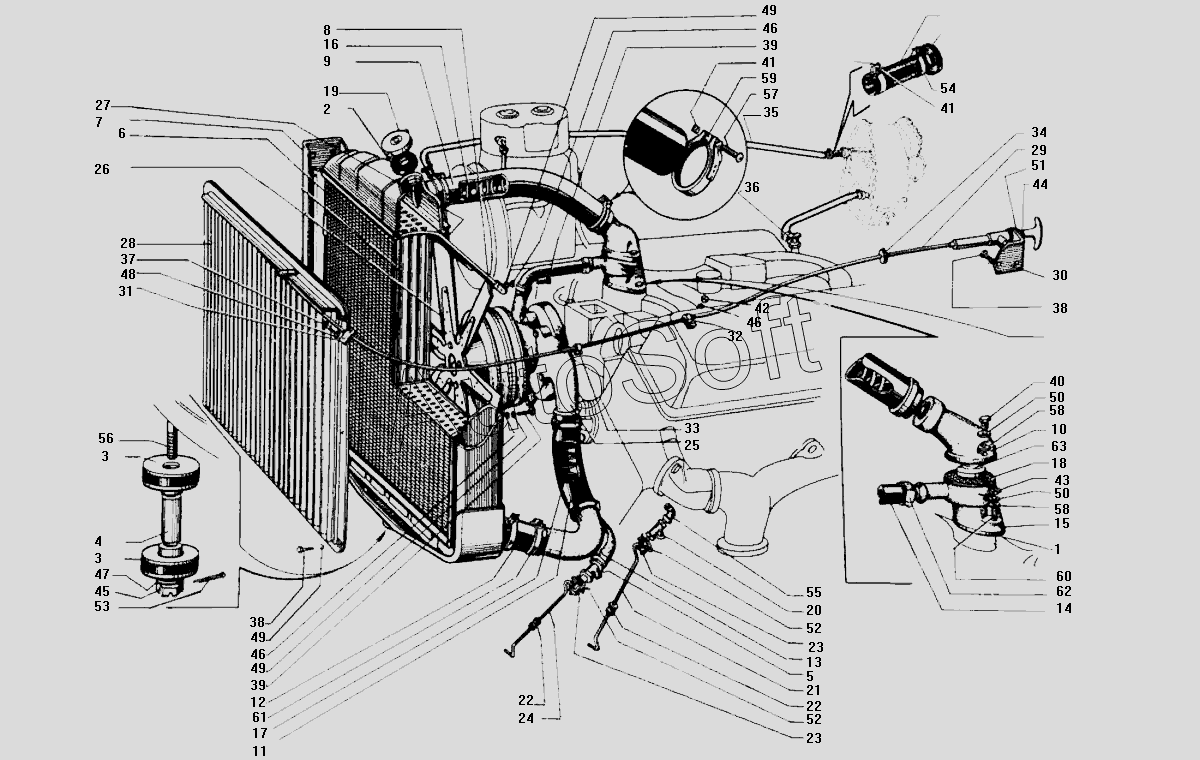

Каталог запасных частей к технике: ЗИЛ-130 (1985). Система охлаждения двигателя
37
45
44
43
42
41
41
40
39
39
38
38
46
46
46
36
35
34
33
32
31
30
55
63
62
61
60
59
58
58
57
56
29
54
53
52
52
51
50
50
49
49
49
47
3
3
11
9
8
7
5
4
12
2
1
10
6
20
28
27
26
25
24
23
23
22
22
21
19
18
17
16
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1301035 | 1***5 | Трубка радиатора охлаждающая | |
| 131-1301007-Б2 | 1***2 | Радиатор в сборе | |
| 131-1301010-Б2 | 1***2 | Радиатор в сборе | |
| 301047-П8 | 3***8 | Болт | |
| 1 | 1***7 | Прокладка патрубка | |
| 2 | 1***Б | Прокладка пробки радиатора | |
| 3 | 1***8 | Подушка подвески радиатора в сборе | |
| 4 | 1***0 | Втулка распорная | |
| 5 | 1***Б | Кран сливной в сборе | |
| 6 | 1***Б | Радиатор с пробкой в сборе | |
| 6 | 1***Б | Радиатор в сборе | |
| 7 | 1***2 | Рамка подвески радиатора с усилителем и болтом крепления в сборе | |
| 8 | 1***9 | Поперечина рамки подвески радиатора | |
| 9 | 1***2 | Шланг радиатора отводящий для автомобилей с байпасом | |
| 10 | 1***2 | Патрубок выпускной водяной рубашки верхний | |
| 10 | 5***3 | Патрубок выпускной с термостатом | |
| 11 | 1***2 | Шланг радиатора подводящий для автомобилей с байпасом | |
| 12 | 1***6 | Шланг от радиатора к коллектору подводного патрубка | |
| 13 | 1***Б | Колено отводящего патрубка радиатора | |
| 14 | 1***0 | Шланг байпаса соединительный | |
| 15 | 1***1 | Патрубок выпускной водяной рубашки нижний | |
| 16 | 1***Б | Пружина распорная отводящего шланга | |
| 17 | 1***Б | Пружина распорная подводящего шланга | |
| 18 | 1***3 | Прокладка верхнего патрубка | |
| 19 | 1***0 | Пробка радиатора в сборе | |
| 20 | 1***Е | Кран системы охлаждения сливной в сборе | |
| 21 | 1***Б | Ручка управления краном | |
| 22 | 1***3 | Втулка стержня привода управления краном | |
| 23 | 1***В | Вилка сливного крана | |
| 24 | 1***Г | Стержень привода управления краном | |
| 25 | 1***4 | Насос водяной в сборе | |
| 26 | 1***6 | Вентилятор системы охлаждения в сборе | |
| 27 | 1***0 | Кожух вентилятора в сборе | |
| 28 | 1***0 | Жалюзи радиатора в сборе | |
| 29 | 1***0 | Тяга управления жалюзи с кронштейном в сборе | |
| 30 | 1***А | Кронштейн крепления привода жалюзи | |
| 31 | 1***6 | Зажим оболочки тяги конечный | |
| 32 | 1***Б | Скоба прижима оболочки задняя | |
| 33 | 1***5 | Скоба прижима оболочки передняя | |
| 34 | 1***7 | Втулка оболочки тяги жалюзи радиатора | |
| 35 | 1***1 | Трубка соединительная | |
| 36 | 1***0 | Кран системы отопления в сборе | |
| 37 | 2***9 | Болт | |
| 38 | 2***9 | Болт | |
| 39 | 2***8 | Болт | |
| 40 | 2***9 | Болт | |
| 41 | 2***8 | Винт | |
| 42 | 2***8 | Гайка | |
| 43 | 2***9 | Гайка | |
| 44 | 2***8 | Гайка | |
| 45 | 2***9 | Гайка М16Х1,5-6Н6.016 | |
| 46 | 2***9 | Шайба | |
| 47 | 2***8 | Шайба | |
| 49 | 2***2 | Шайба пружинная | |
| 50 | 2***2 | Шайба пружинная | |
| 51 | 2***9 | Шайба | |
| 52 | 2***9 | Шплинт | |
| 53 | 2***9 | Шплинт | |
| 54 | 2***8 | Хомут крепления шлангов | |
| 55 | 3***П | Угольник | |
| 56 | 3***8 | Болт | |
| 57 | 3***8 | Винт | |
| 58 | 3***9 | Шайба | |
| 59 | 3***П | Хомут в сборе | |
| 60 | 3***8 | Шпилька | |
| 61 | 3***П | Хомут | |
| 62 | 3***П | Хомут червячный в сборе | |
| 63 | Т***4 | Термостат в сборе |
