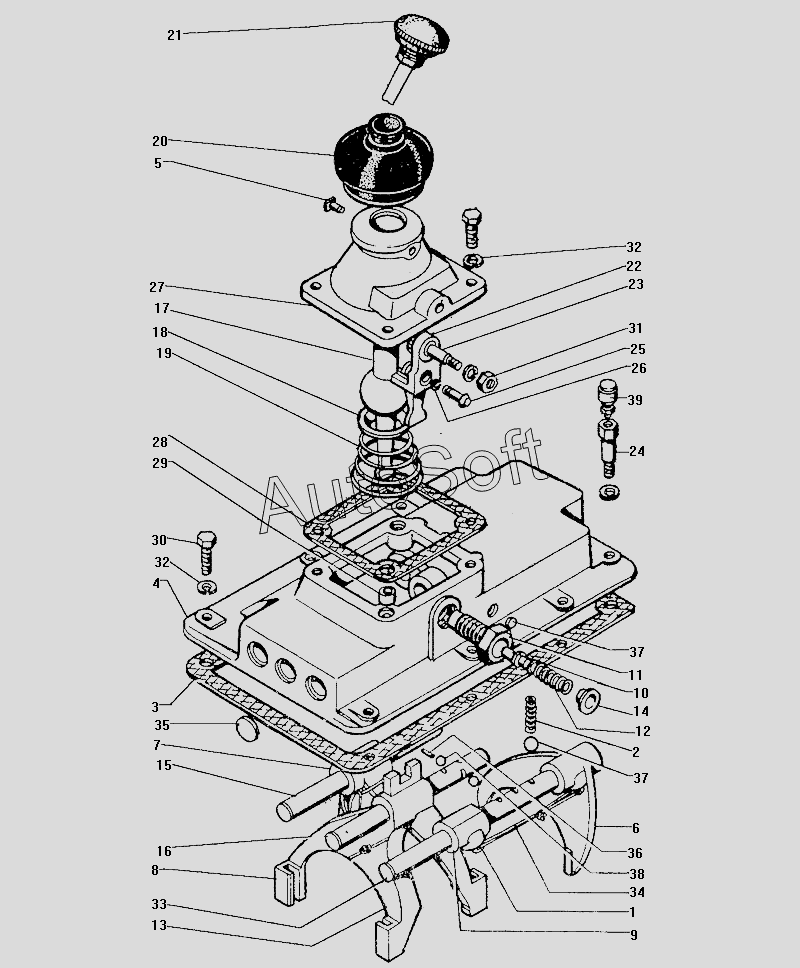

Каталог запасных частей к технике: ЗИЛ-130 (1985). Верхняя крышка и механизм переключения передач
29
19
20
21
22
23
24
25
26
27
28
18
30
31
32
32
33
34
35
36
37
37
38
39
7
17
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1702010-Б | 1***Б | Крышка коробки передач в сборе | |
| 130-1702037 | 1***7 | Крышка коробки передач с предохранителем и промежуточным рычагом в сборе (комплект) | |
| 130-1702059-А | 1***А | Предохранитель выключения первой передачи и заднего хода в сборе | |
| 1 | 1***0 | Болт стопорный вилок и головок коробки передач | |
| 2 | 1***6 | Пружина фиксатора стержня переключения передач | |
| 3 | 1***4 | Прокладка крышки коробки передач | |
| 4 | 1***Б | Крышка коробки передач | |
| 5 | 1***7 | Стопор рычага переключения передач | |
| 6 | 1***4 | Вилка включения первой передачи и заднего хода | |
| 7 | 1***Б | Вилка переключения второй и третьей передач в сборе | |
| 8 | 1***Б | Вилка переключения четвертой и пятой передач | |
| 9 | 1***3 | Головка стержня переключения первой передачи и заднего хода | |
| 10 | 1***Б | Сухарь предохранителя | |
| 11 | 1***Б | Корпус предохранителя | |
| 12 | 1***Б | Пружина предохранителя | |
| 13 | 1***0 | Стержень переключения первой передачи и заднего хода | |
| 14 | 1***Б | Пробка корпуса предохранителя | |
| 15 | 1***Б | Стержень переключения второй и третьей передач | |
| 16 | 1***Б | Стержень переключения четвертой и пятой передач | |
| 17 | 1***А | Рычаг переключения передач | |
| 17 | 1***2 | Рычаг переключения передач в сборе | |
| 18 | 1***5 | Опора рычага переключения передач | |
| 19 | 1***0 | Пружина рычага переключения передач | |
| 20 | 1***А | Чехол рычага переключения передач | |
| 21 | 1***9 | Рукоятка рычага переключения передач в сборе | |
| 22 | 1***Б | Рычаг промежуточный переключения первой передачи и заднего хода | |
| 22 | 1***Б | Рычаг промежуточный переключения первой передачи и заднего хода | |
| 23 | 1***9 | Ось промежуточного рычага первой передачи и заднего хода | |
| 24 | 1***А | Болт крышки установочный | |
| 25 | 1***3 | Сухарь промежуточного рычага | |
| 26 | 1***5 | Кольцо замочное сухаря | |
| 27 | 1***А | Картер рычага переключения передач | |
| 28 | 1***3 | Прокладка картера рычага переключения передач | |
| 29 | 1***5 | Втулка установочная | |
| 30 | 2***9 | Болт | |
| 31 | 2***8 | Гайка | |
| 32 | 2***2 | Шайба пружинная | |
| 33 | 2***П | Шплинт-проволока | |
| 34 | 2***П | Шплинт-проволока | |
| 35 | 2***П | Заглушка | |
| 36 | 3***П | Штифт | |
| 37 | 3***П | Шарик | |
| 38 | 3***П | Шарик | |
| 39 | 3***П | Сапун в сборе |
