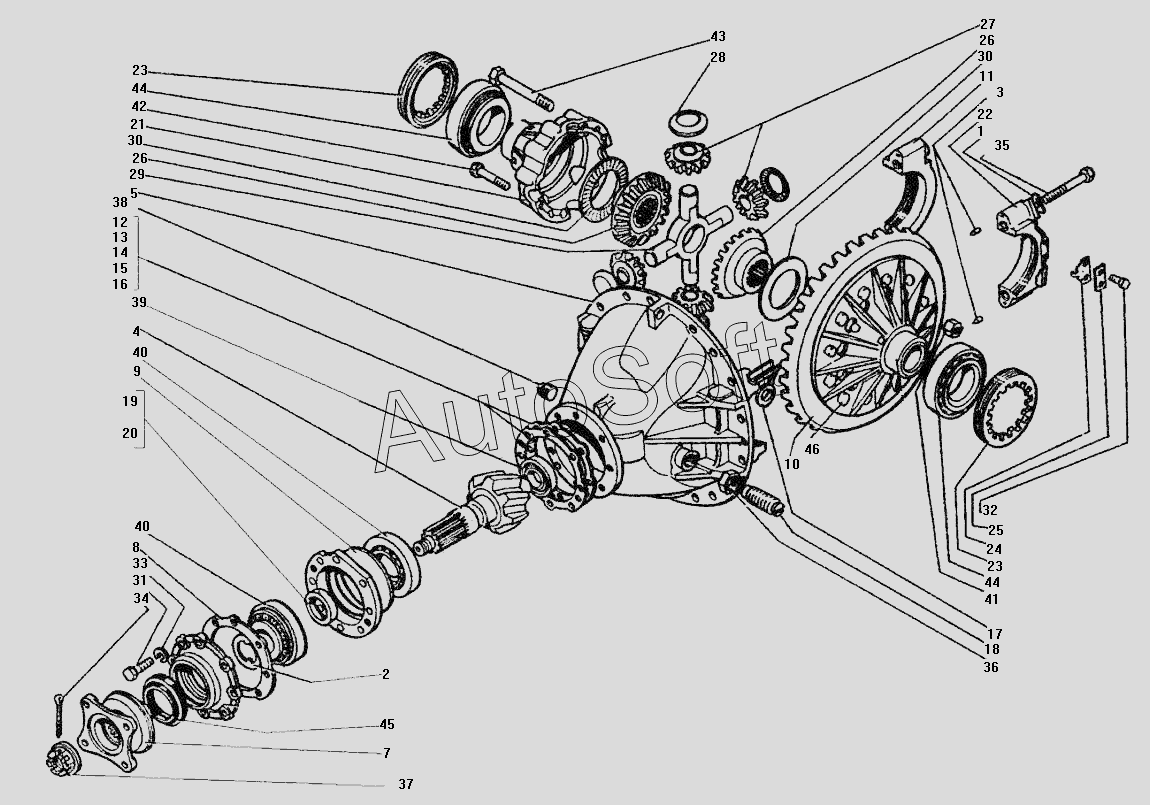

Каталог запасных частей к технике: ЗИЛ-130 (1985). Гипоидная главная передача заднего моста
34
21
22
23
23
24
25
26
26
27
28
29
30
30
31
32
33
20
35
36
37
38
39
40
40
41
42
43
44
44
45
46
7
1
2
3
4
5
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130Г-2402010 | 1***0 | Передача заднего моста главная в сборе | |
| 130Г-2402020 | 1***0 | Шестерня ведущая и ведомая главной передачи (комплект) | |
| 130Г-2402050 | 1***0 | Крышка стакана подшипников с манжетой в сборе | |
| 130Г-2403010 | 1***0 | Дифференциал заднего моста в сборе | |
| 130Г-2403063 | 1***3 | Втулка сателлита дифференциала | |
| 1 | 1***7 | Пластина стопорная болта крышки подшипника дифференциала | |
| 2 | 1***9 | Втулка распорная подшипников ведущей шестерни главной передачи | |
| 3 | 1***7 | Штифт | |
| 4 | 1***2 | Шестерня главной передачи заднего моста ведущая в сборе | |
| 4 | 1***7 | Шестерня главной передачи заднего моста ведущая | |
| 5 | 1***5 | Картер главной передачи заднего моста с крышками подшипников в сборе | |
| 5 | 1***8 | Картер главной передачи | |
| 7 | 1***6 | Фланец ведущей шестерни с отражателем в сборе | |
| 8 | 1***7 | Прокладка крышки стакана уплотнительная | |
| 9 | 1***8 | Стакан подшипников ведущей конической шестерни с кольцами подшипников в сборе | |
| 9 | 1***9 | Стакан подшипников ведущей шестерни | |
| 10 | 1***0 | Шестерня главной передачи ведомая | |
| 11 | 1***6 | Крышка подшипника дифференциала со штифтом в сборе | |
| 12 | 1***6 | Прокладка стакана регулировочная толщиной 1,0 мм | |
| 13 | 1***7 | Прокладка регулировочная 0,50 мм | |
| 14 | 1***8 | Прокладка регулировочная 0,20 мм | |
| 15 | 1***9 | Прокладка регулировочная 0,10 мм | |
| 16 | 1***0 | Прокладка регулировочная 0,05 мм | |
| 17 | 1***0 | Маслоуловитель | |
| 18 | 1***0 | Болт опорный ведомой шестерни | |
| 19 | 1***0 | Втулка распорная 19,110 мм | |
| 20 | 1***0 | Втулка распорная 19,860 | |
| 21 | 1***8 | Чашка дифференциала правая | |
| 22 | 1***9 | Чашка дифференциала левая | |
| 22 | 1***0 | Чашка дифференциала левая в сборе (комплект) | |
| 23 | 1***0 | Гайка подшипника дифференциала | |
| 24 | 1***3 | Стопор гайки подшипника дифференциала | |
| 25 | 1***4 | Пластина замочная | |
| 26 | 1***0 | Колесо зубчатое полуоси | |
| 27 | 1***4 | Сателлит дифференциала с втулкой в сборе | |
| 28 | 1***8 | Шайба сателлита дифференциала | |
| 29 | 1***0 | Крестовина дифференциала | |
| 30 | 1***1 | Шайба шестерни полуоси опорная | |
| 31 | 2***9 | Болт | |
| 32 | 2***9 | Болт | |
| 33 | 2***2 | Шайба пружинная | |
| 34 | 2***П | Шплинт | |
| 35 | 3***8 | Болт | |
| 36 | 3***9 | Гайка | |
| 37 | 3***П | Гайка | |
| 38 | 3***1 | Пробка | |
| 39 | 3***П | Подшипник роликовый | |
| 40 | 3***П | Подшипник | |
| 41 | 3***9 | Гайка самостопорящаяся | |
| 42 | 4***6 | Болт | |
| 43 | 4***9 | Болт | |
| 44 | 4***П | Подшипник | |
| 45 | 4***П | Манжета переднего конца коленчатого вала и ведущей шестерни заднего моста | |
| 46 | 4***4 | Заклепка |
