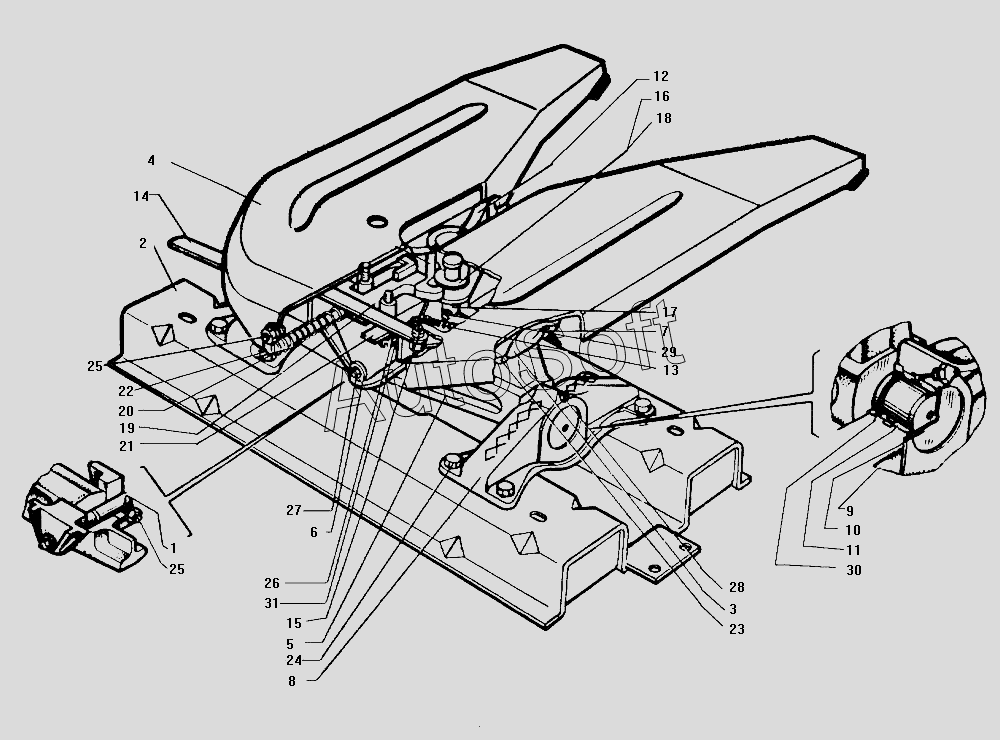

Каталог запасных частей к технике: ЗИЛ-130 (1985). Седельно-сцепное устройство ЗИЛ-130В1
22
13
14
15
16
17
18
19
20
21
12
23
24
25
25
26
27
28
29
30
31
3
1
2
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130В-2702010-А | 1***А | Устройство седельное в сборе | |
| 250560-П8 | 2***8 | Гайка | |
| 252137-П2 | 2***2 | Шайба пружинная | |
| 252139-П2 | 2***2 | Шайба пружинная | |
| 258040-П8 | 2***8 | Шплинт | |
| 258084-П | 2***П | Шплинт пальца | |
| 305799-П29 | 3***9 | Шайба крепления запорного кулака | |
| 1 | 1***5 | Клин стопорный шкворня поворотных кулаков | |
| 2 | 1***А | Плита в сборе | |
| 3 | 1***1 | Ограничитель | |
| 4 | 1***0 | Седло в сборе | |
| 4 | 1***0 | Седло с осью, клином и гайкой в сборе | |
| 5 | 1***0 | Балансир седла седельного устройства | |
| 6 | 1***4 | Ось балансира седла | |
| 7 | 1***0 | Пружина | |
| 8 | 1***6 | Кронштейн в сборе | |
| 9 | 1***Б | Кронштейн | |
| 10 | 1***1 | Заглушка кронштейна крепления седла | |
| 11 | 1***9 | Втулка кронштейна крепления седла к плите | |
| 12 | 1***6 | Губка сцепного механизма седла правая в сборе | |
| 13 | 1***2 | Пружина защелки замка сцепного механизма седла | |
| 14 | 1***0 | Рычаг управления расцепкой сцепного механизма седла | |
| 15 | 1***5 | Ось рычага управления расцепкой | |
| 16 | 1***8 | Прокладка регулировочная толщиной 1 мм | |
| 17 | 1***0 | Палец губки сцепного механизма седла | |
| 18 | 1***1 | Прокладка регулировочная толщиной 0,5 мм | |
| 19 | 1***8 | Кулак сцепного механизма седла запорный в сборе | |
| 20 | 1***3 | Пружина запорного кулака сцепного механизма седла | |
| 21 | 1***0 | Защелка замка сцепного механизма седла | |
| 22 | 1***5 | Планка замка сцепного механизма седла предохранительная | |
| 23 | 2***9 | Болт | |
| 24 | 2***9 | Болт | |
| 25 | 2***8 | Гайка | |
| 26 | 2***9 | Шайба | |
| 27 | 3***П | Масленка в сборе | |
| 28 | 3***П | Масленка в сборе | |
| 29 | 3***П | Масленка в сборе | |
| 30 | 3***П | Кольцо уплотнительное | |
| 31 | 4***8 | Гайка |
