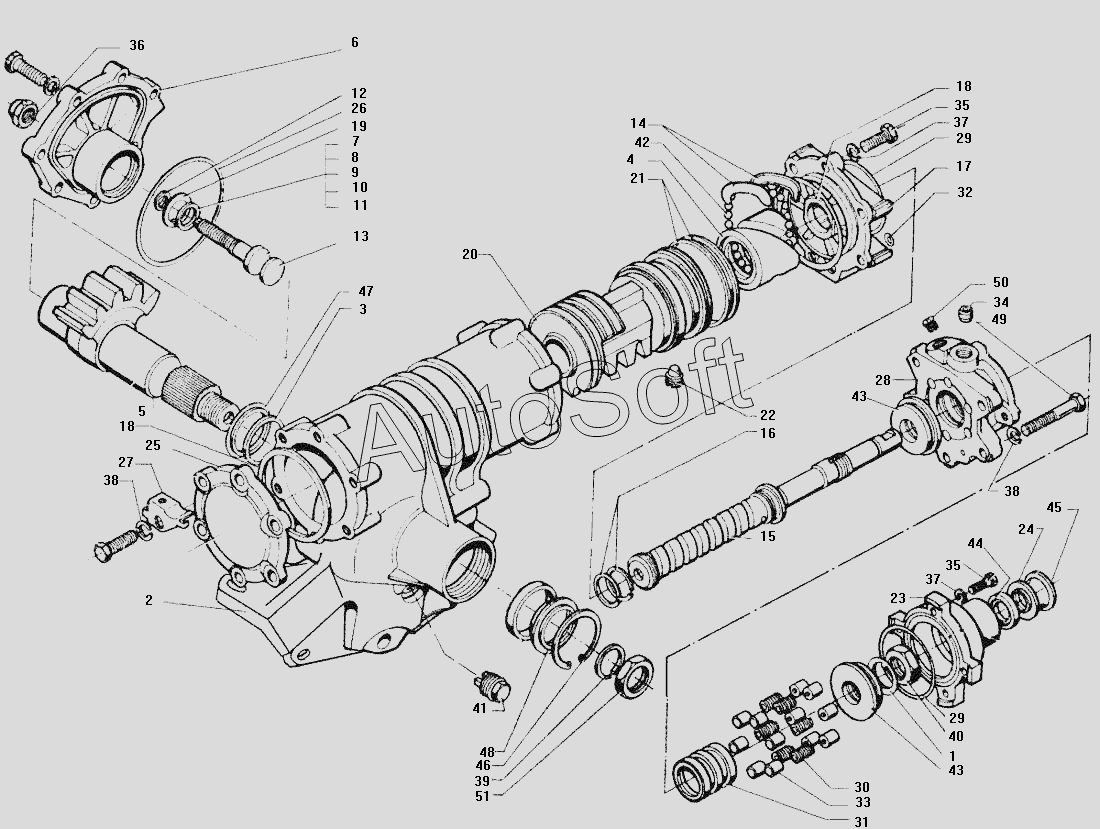

Каталог запасных частей к технике: ЗИЛ-130 (1985). Рулевой механизм
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
35
37
37
38
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3400020-В | 1***В | Механизм рулевого управления с гидроусилителем рулевого управления в сборе | |
| 130-3401076-Б | 1***Б | Втулка вала сошки рулевого управления | |
| 130-3401420-А | 1***А | Крышка верхняя картера рулевого управления в сборе | |
| 130-3430012 | 1***2 | Клапан управления гидроусилителем руля в сборе | |
| 201501-П8 | 2***8 | Болт | |
| 1 | 1***3 | Шайба пружинная | |
| 2 | 1***Б | Картер механизма рулевого управления в сборе | |
| 3 | 1***Б | Кольцо упорное сальника вала сошки | |
| 4 | 1***8 | Гайка шариковая рулевого управления | |
| 5 | 1***Б | Вал сошки рулевого управления с регулировочным винтом и боковой крышкой в сборе | |
| 5 | 1***Б | Вал сошки рулевого управления в сборе | |
| 6 | 1***2 | Крышка боковая в сборе | |
| 6 | 1***3 | Крышка боковая | |
| 7 | 1***Б | Шайба регулировочная 2,74 мм | |
| 8 | 1***Б | Шайба регулировочная 2,80 мм | |
| 9 | 1***Б | Шайба регулировочная 2,86 мм | |
| 10 | 1***Б | Шайба регулировочная | |
| 11 | 1***Б | Шайба регулировочная 2,98 мм | |
| 12 | 1***Б | Кольцо уплотнительное регулировочного винта | |
| 13 | 1***Б | Шайба упорная регулировочного винта рулевого управления | |
| 14 | 1***9 | Желоб шариковой гайки рулевого управления | |
| 15 | 1***1 | Винт рулевого механизма | |
| 16 | 1***1 | Кольцо уплотнительное | |
| 17 | 1***8 | Крышка промежуточная картера рулевого управления в сборе | |
| 18 | 1***1 | Кольцо уплотнительное картера и нижней крышки рулевого управления | |
| 19 | 1***5 | Кольцо стопорное регулировочного винта рулевого управления | |
| 20 | 1***В | Рейка-поршень рулевого управления с заглушкой в сборе | |
| 21 | 1***5 | Кольцо поршневое рейки-поршня | |
| 22 | 1***7 | Винт установочный шариковой гайки рулевого управления | |
| 23 | 1***Б | Крышка картера рулевого управления верхняя | |
| 24 | 1***1 | Манжета сальника винта рулевого управления наружная | |
| 25 | 1***2 | Крышка картера рулевого управления нижняя | |
| 26 | 1***1 | Кольцо уплотнительное боковой крышки рулевого управления | |
| 27 | 1***0 | Кронштейн крепления шланга высокого давления в сборе | |
| 28 | 1***4 | Корпус клапана управления гидроусилителем с седлом в сборе | |
| 29 | 1***7 | Кольцо уплотнительное | |
| 30 | 1***3 | Пружина клапана реактивная | |
| 31 | 1***5 | Золотник клапана | |
| 32 | 1***9 | Кольцо уплотнительное | |
| 33 | 1***1 | Плунжер клапана реактивный | |
| 34 | 1***0 | Корпус обратного клапана гидроусилителя руля в сборе | |
| 35 | 2***9 | Болт | |
| 37 | 2***2 | Шайба пружинная | |
| 38 | 2***2 | Шайба пружинная | |
| 39 | 2***2 | Шайба пружинная | |
| 40 | 3***П | Гайка | |
| 41 | 3***4 | Пробка магнитная | |
| 42 | 3***П | Шарик 7,144 - 4+/-14 | |
| 43 | 3***П | Подшипник шариковый упорный | |
| 44 | 3***П | Манжета | |
| 45 | 3***2 | Кольцо стопорное | |
| 46 | 3***2 | Кольцо стопорное манжеты вала сошки руля | |
| 47 | 3***П | Манжета вала сошки рулевого управления в сборе | |
| 48 | 3***П | Манжета | |
| 49 | 4***0 | Болт | |
| 50 | 4***8 | Пробка транспортная | |
| 51 | 4***Б | Винт регулировочный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
