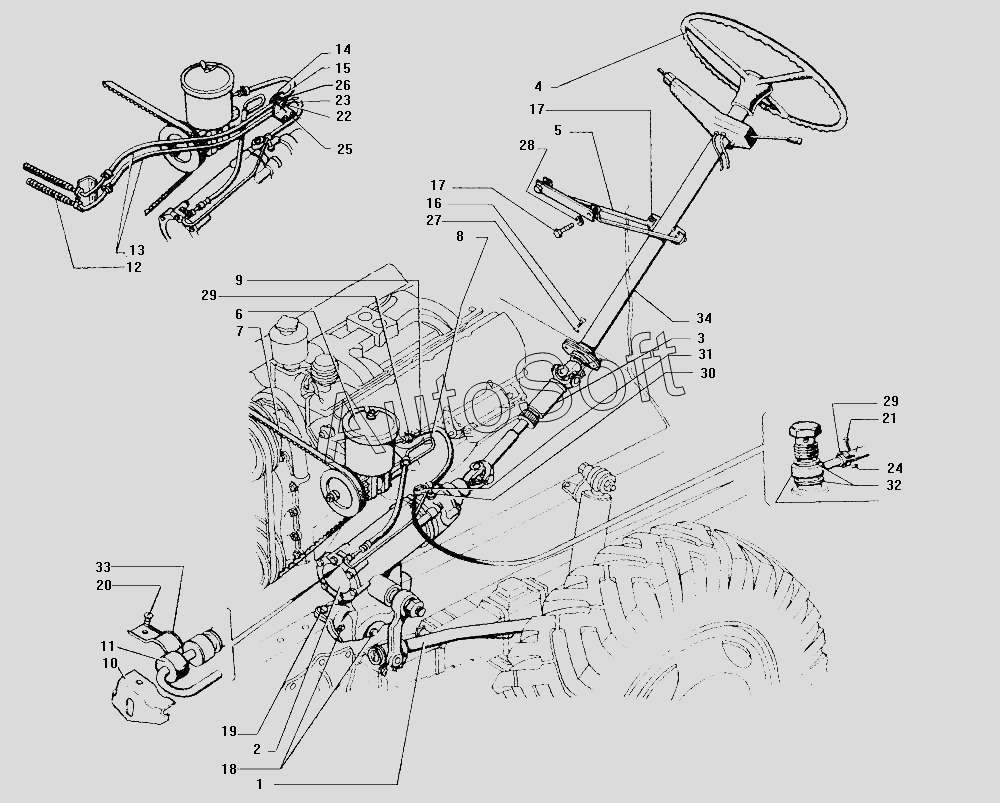

Каталог запасных частей к технике: ЗИЛ-130 (1985). Установка рулевого управления, маслопровода и привода насоса гидроусилителя рулевого управления
25
16
17
17
18
19
20
21
22
23
24
15
26
27
28
29
29
30
31
32
33
34
5
1
2
3
4
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3400011-А2 | 1***2 | Механизм рулевого управления с сошкой в сборе | |
| 252165-П2 | 2***2 | Шайба пружинная | |
| 303029-П8 | 3***8 | Гайка крепления кронштейна | |
| 413034-П8 | 4***8 | Гайка | |
| 1 | 1***Б | Тяга продольная с сошкой в сборе | |
| 2 | 1***В | Механизм рулевого управления с гидроусилителем рулевого управления в сборе | |
| 3 | 1***2 | Вал карданный рулевого управления в сборе | |
| 4 | 1***5 | Колесо рулевое с каркасом в сборе | |
| 5 | 1***А | Растяжка крепления колонки рулевого управления в сборе | |
| 6 | 1***А | Насос гидроусилителя в сборе | |
| 7 | 1***А | Ремень приводной | |
| 7 | 3***9 | Ремень приводной | |
| 8 | 1***2 | Шланг высокого давления в сборе | |
| 8 | 1***2 | Шланг высокого давления гидроусилителя в сборе с проставкой (комплект) | |
| 9 | 1***А | Шланг низкого давления | |
| 10 | 1***0 | Кронштейн крепления шланга высокого давления в сборе | |
| 11 | 1***3 | Приставка шланга высокого давления | |
| 12 | 1***А | Радиатор масляный гидроусилителя рулевого управления в сборе | |
| 13 | 1***А | Шланг низкого давления | |
| 14 | 1***3 | Планка крепления шлангов | |
| 15 | 1***9 | Кронштейн крепления шлангов | |
| 16 | 2***9 | Болт | |
| 17 | 2***9 | Болт | |
| 18 | 2***8 | Болт | |
| 19 | 2***8 | Болт крепления механизма рулевого управления | |
| 20 | 2***8 | Винт | |
| 21 | 2***П | Винт | |
| 22 | 2***8 | Винт | |
| 23 | 2***8 | Гайка | |
| 24 | 2***8 | Гайка | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 2***2 | Шайба пружинная | |
| 28 | 2***2 | Шайба пружинная | |
| 29 | 2***8 | Хомут | |
| 30 | 3***П | Угольник шланга низкого давления | |
| 31 | 3***8 | Болт | |
| 32 | 3***П | Шайба уплотнительная | |
| 33 | 3***8 | Скоба | |
| 34 | 4***5 | Колонка рулевого управления в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
