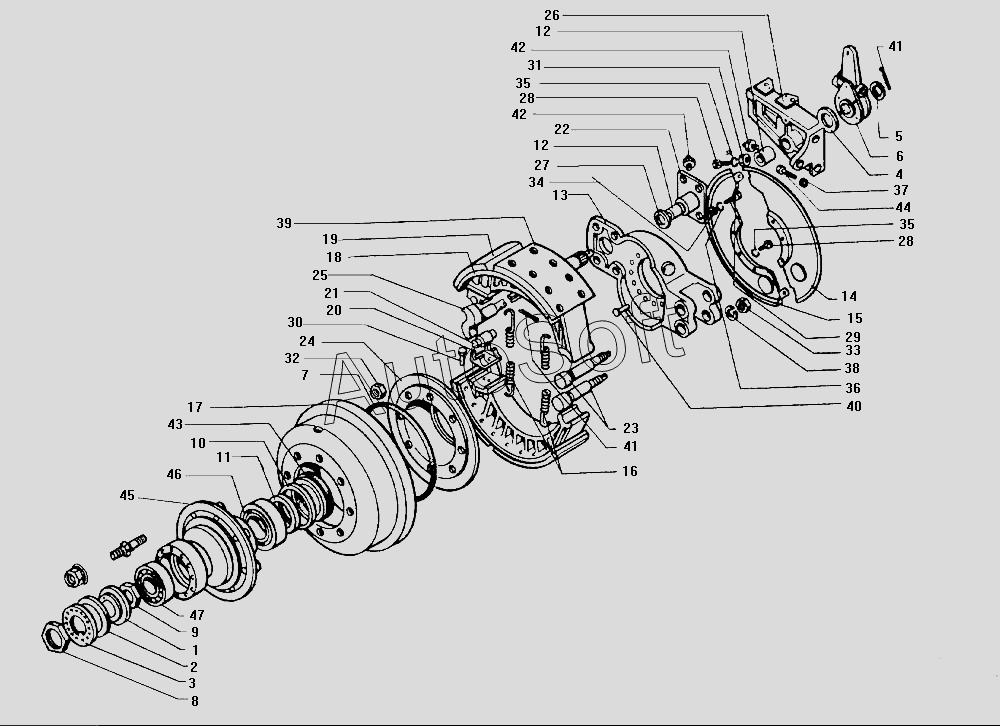

Каталог запасных частей к технике: ЗИЛ-130 (1985). Тормоза и ступицы заднего колеса
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***3 | Корпус манжеты полуоси | |
| 2 | 1***4 | Набивка сальника 173х117х8 | |
| 3 | 1***0 | Шайба замочная гайки подшипника ступицы заднего колеса | |
| 4 | 1***6 | Шайба регулировочная | |
| 5 | 1***8 | Шайба разжимного кулака тормоза | |
| 6 | 1***6 | Рычаг тормоза регулировочный в сборе | |
| 7 | 1***9 | Кольцо уплотнительное маслоуловителя тормоза | |
| 8 | 1***2 | Гайка подшипника ступицы колеса внешняя в сборе | |
| 9 | 1***4 | Гайка подшипника ступицы колеса внутренняя со штифтом | |
| 10 | 1***5 | Кольцо предохранительное | |
| 11 | 1***1 | Кольцо уплотнителя манжеты | |
| 12 | 1***6 | Втулка кронштейна разжимного кулака заднего тормоза | |
| 13 | 1***В | Суппорт | |
| 14 | 1***Б | Щиток заднего тормоза правый в сборе | |
| 15 | 1***Б | Щиток заднего тормоза левый в сборе | |
| 16 | 1***5 | Пружина оттяжная колодок тормоза | |
| 17 | 1***0 | Барабан тормозной задний | |
| 18 | 1***4 | Колодка заднего тормоза в сборе | |
| 18 | 1***2 | Колодка заднего тормоза | |
| 19 | 1***Б | Накладка колодки тормоза | |
| 20 | 1***2 | Опора | |
| 21 | 1***1 | Ролик | |
| 22 | 1***Б | Опора в сборе | |
| 23 | 1***2 | Ось колодки заднего тормоза | |
| 24 | 1***6 | Маслоотражатель | |
| 25 | 1***0 | Кулак правый | |
| 25 | 1***1 | Кулак левый | |
| 26 | 1***0 | Кронштейн тормозной камеры правый в сборе | |
| 26 | 1***1 | Кронштейн тормозной камеры левый в сборе | |
| 27 | 1***9 | Кольцо разжимного кулака уплотнительное | |
| 28 | 2***9 | Болт | |
| 29 | 2***9 | Болт | |
| 30 | 2***8 | Винт | |
| 31 | 2***9 | Гайка | |
| 32 | 2***8 | Гайка | |
| 33 | 2***9 | Гайка | |
| 34 | 2***9 | Шайба | |
| 35 | 2***2 | Шайба пружинная | |
| 36 | 2***2 | Шайба пружинная | |
| 37 | 2***2 | Шайба пружинная | |
| 38 | 2***2 | Шайба пружинная | |
| 39 | 2***П | Заклепка | |
| 40 | 2***П | Заклепка | |
| 41 | 2***8 | Шплинт | |
| 42 | 3***П | Масленка в сборе | |
| 43 | 3***П | Манжета в сборе | |
| 44 | 4***5 | Болт | |
| 45 | 1***0 | Ступица в сборе | |
| 45 | 4***5 | Ступица | |
| 46 | 4***П | Подшипник | |
| 47 | 4***П | Подшипник |
