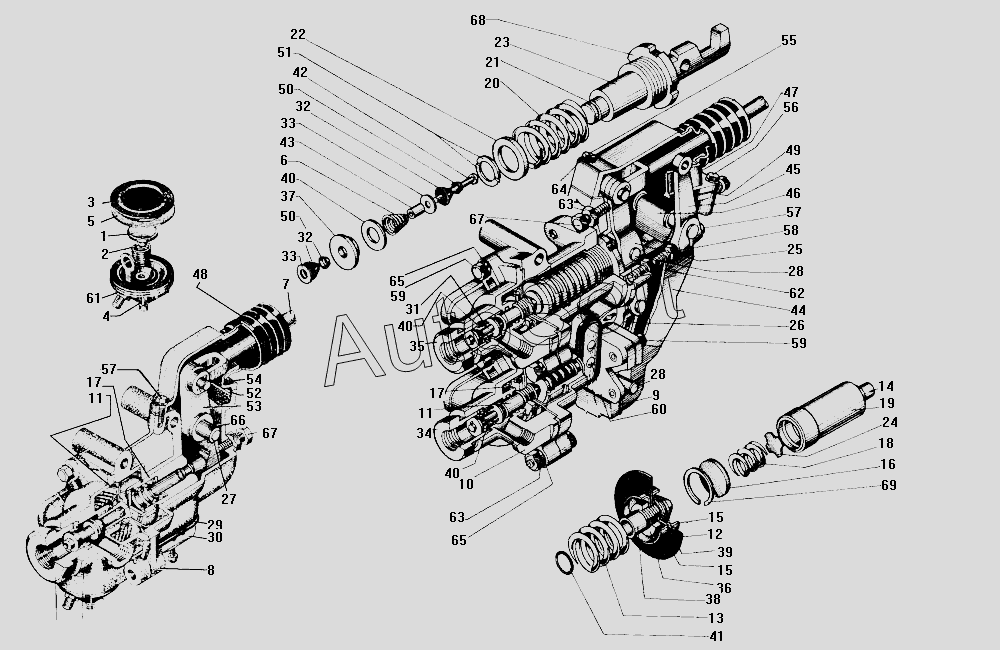

Каталог запасных частей к технике: ЗИЛ-130 (1985). Краны тормозные
41
50
50
49
48
47
46
45
44
43
42
51
40
40
40
39
38
37
36
35
34
33
33
32
32
60
69
68
67
67
66
65
65
64
63
63
62
61
31
59
59
58
57
57
56
55
54
53
52
2
11
11
10
9
8
7
6
5
4
3
12
1
21
30
29
28
28
27
26
25
24
23
22
20
19
18
17
17
16
15
15
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1002123 | 1***3 | Кольцо уплотнительное валика | |
| 130-3514010-Б | 1***Б | Кран тормозной комбинированный | |
| 130-3514265 | 1***5 | Крышка валика рычага ручного привода | |
| 130-3514271 | 1***1 | Прокладка крышки валика | |
| 130Б-3514010-Б | 1***Б | Кран тормозной в сборе | |
| 150Ю-3720115 | 1***5 | Прокладка клапана | |
| 201462-П8 | 2***8 | Болт | |
| 305902-01 | 3***1 | Шайба специальная, стальная термообработанная (d=12,5, D=19,5, S=1,7) | |
| 1 | 1***5 | Основание контакта в сборе | |
| 2 | 1***2 | Пружина контакта | |
| 3 | 1***5 | Диафрагма | |
| 4 | 1***0 | Колодка выключателя в сборе (допускается замена на 130-3720100) | |
| 5 | 1***6 | Прокладка клапана | |
| 6 | 1***8 | Пружина клапана | |
| 7 | 1***5 | Тяга привода тормозного крана в сборе | |
| 8 | 1***2 | Корпус тормозного крана | |
| 9 | 1***3 | Прокладка корпуса тормозного крана | |
| 10 | 1***Б | Крышка тормозного крана | |
| 11 | 1***2 | Диафрагма тормозного крана в сборе | |
| 12 | 1***0 | Диафрагма тормозного крана | |
| 13 | 1***5 | Пружина диафрагмы возвратная | |
| 14 | 1***7 | Пятка стакана | |
| 15 | 1***1 | Шайба диафрагмы редуктора | |
| 16 | 1***6 | Шайба пружины опорная | |
| 17 | 1***Б | Пружина уравновешивающая малая со стаканом в сборе | |
| 18 | 1***Б | Пружина уравновешивающая малая | |
| 19 | 1***2 | Стакан малой уравновешивающей пружины | |
| 20 | 1***4 | Пружина уравновешивающая большая | |
| 21 | 1***5 | Шток | |
| 22 | 1***А | Шайба штока опорная | |
| 23 | 1***А | Направляющая штока | |
| 24 | 1***0 | Прокладка | |
| 25 | 1***Б | Рычаг тормозного крана в сборе | |
| 26 | 1***Б | Рычаг тормозного крана малый | |
| 27 | 1***6 | Ось | |
| 28 | 1***7 | Ось рычага тормозного крана | |
| 29 | 1***5 | Уплотнитель перепускного отверстия | |
| 30 | 1***6 | Крышка выпускного отверстия | |
| 31 | 1***2 | Клапан в сборе | |
| 32 | 1***0 | Конус клапана | |
| 33 | 1***3 | Шайба клапана большая | |
| 34 | 1***А | Пробка тормозного крана | |
| 35 | 1***А | Пробка тормозного крана | |
| 36 | 1***9 | Гайка диафрагмы | |
| 37 | 1***2 | Седло впускного клапана | |
| 38 | 1***Б | Седло выпускного клапана | |
| 39 | 1***6 | Прокладка седла выпускного клапана | |
| 40 | 1***7 | Прокладка седла клапана | |
| 41 | 1***9 | Кольцо клапана уплотнительное | |
| 42 | 1***В | Стержень клапана | |
| 43 | 1***3 | Трубка стержня клапана редуктора | |
| 44 | 1***А | Корпус рычагов | |
| 45 | 1***3 | Рычаг ручного привода | |
| 46 | 1***5 | Валик рычага | |
| 47 | 1***2 | Крышка корпуса рычагов | |
| 48 | 1***А | Чехол тяги тормозного крана защитный | |
| 49 | 1***9 | Прокладка корпуса рычагов | |
| 50 | 1***5 | Шайба клапана малая | |
| 51 | 1***7 | Полукольцо опорной шайбы стопорное | |
| 52 | 1***3 | Прокладка | |
| 53 | 1***3 | Рычаг | |
| 54 | 1***3 | Крышка | |
| 55 | 2***8 | Болт крепления корпуса рычагов | |
| 56 | 2***8 | Болт | |
| 57 | 2***8 | Болт | |
| 58 | 2***8 | Болт | |
| 59 | 2***8 | Болт | |
| 60 | 2***8 | Винт | |
| 61 | 2***9 | Гайка | |
| 62 | 2***8 | Гайка | |
| 63 | 2***8 | Гайка | |
| 64 | 2***2 | Шайба пружинная | |
| 65 | 2***2 | Шайба пружинная | |
| 66 | 2***8 | Шплинт | |
| 67 | 3***8 | Болт регулировочный | |
| 68 | 3***8 | Гайка стопорная | |
| 69 | 3***2 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
