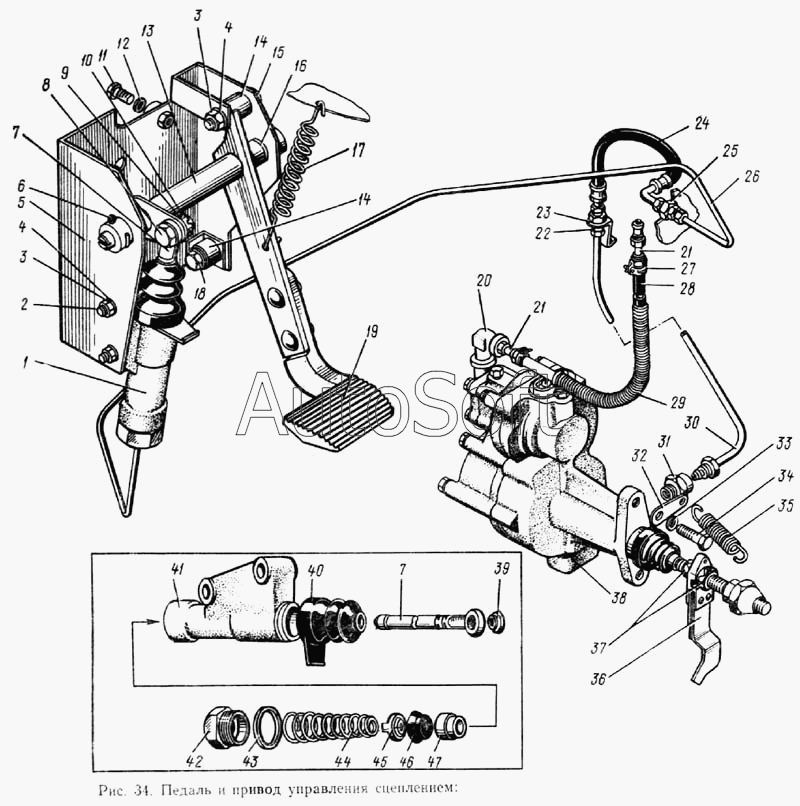

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Педаль и привод управления сцеплением
33
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
17
34
35
36
37
38
39
40
41
42
43
44
45
46
47
3
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05343/03 | 1***3 | Заклепка | |
| 133ВЯ-1602008 | 1***8 | Педаль сцепления с кронштейном и главным цилиндром в сборе | |
| 133ВЯ-1609620 | 1***0 | Шланг подвода воздуха к пневмогидравлическому усилителю в сборе | |
| 15.1772084 | 1***4 | Упор клапана включения делителя передач | |
| 15.1772086 | 1***6 | Основание упора клапана | |
| 15.1772088 | 1***8 | Пластина упора клапана средняя | |
| 15.1772090 | 1***0 | Пластина упора клапана малая | |
| 220082-П8 | 2***8 | Винт | |
| 251084-П8 | 2***8 | Гайка | |
| 252159-П2 | 2***2 | Шайба пружинная | |
| 5320-1602518 | 5***8 | Пружина главного цилиндра в сборе | |
| 870852-П29 | 8***9 | Шайба замковая | |
| 1 | 1***0 | Главный цилиндр управления сцеплением в сборе | |
| 2 | 2***8 | Болт | |
| 3 | 2***8 | Гайка | |
| 3 | 2***8 | Гайка | |
| 4 | 2***2 | Шайба пружинная | |
| 4 | 2***2 | Шайба пружинная | |
| 5 | 1***3 | Кронштейн оси педали в сборе | |
| 6 | 2***9 | Шплинт оси педали сцепления | |
| 7 | 1***8 | Толкатель поршня главного цилиндра в сборе | |
| 8 | 1***1 | Палец толкателя главного цилиндра управления сцеплением | |
| 9 | 2***9 | Гайка | |
| 10 | 2***9 | Шплинт | |
| 11 | 2***9 | Болт | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 1***5 | Ось педали сцепления | |
| 14 | 1***0 | Ограничитель хода педали сцепления | |
| 15 | 2***8 | Болт крепления ограничителя хода педали сцепления | |
| 16 | 1***3 | Шайба упорная ступицы педали сцепления и тормоза | |
| 17 | 1***4 | Пружина оттяжная педалей сцепления и тормоза | |
| 18 | 2***9 | Шайба | |
| 19 | 1***0 | Педаль сцепления в сборе | |
| 20 | 3***9 | Угольник ввертной | |
| 21 | 1***4 | Наконечник шланга в сборе | |
| 22 | 1***3 | Штуцер соединительный привода управления сцеплением | |
| 23 | 1***1 | Скоба шланга привода управления сцеплением | |
| 24 | 1***0 | Шланг привода управления сцеплением в сборе | |
| 25 | 2***П | Гайка | |
| 26 | 1***8 | Трубка от главного цилиндра управления сцеплением | |
| 27 | 2***8 | Хомут | |
| 28 | 1***1 | Шланг подвода воздуха к пневмогидравлическому усилителю | |
| 29 | 1***8 | Оболочка шланга | |
| 30 | 1***2 | Трубка привода управления сцеплением в сборе | |
| 31 | 1***1 | Переходной штуцер | |
| 32 | 1***7 | Скоба оттяжной пружины рычага пилки выключения сцепления | |
| 33 | 2***2 | Шайба пружинная | |
| 34 | 2***9 | Болт | |
| 35 | 1***0 | Пружина оттяжная рычага вилки выключения сцепления | |
| 36 | 1***0 | Упор клапана включения делителя передач в сборе | |
| 37 | 1***1 | Гайка | |
| 38 | 1***0 | Усилитель пневмогидравлический привода сцепления | |
| 39 | 1***3 | Втулка пальца толкателя главного цилиндра | |
| 40 | 5***3 | Чехол защитный главного цилиндра | |
| 41 | 1***3 | Главный цилиндр управления сцеплением | |
| 42 | 5***9 | Пробка главного цилиндра | |
| 43 | 5***1 | Прокладка пробки главного цилиндра | |
| 44 | 5***9 | Пружина главного цилиндра | |
| 45 | 5***5 | Держатель пружины главного цилиндра | |
| 46 | 5***7 | Манжета поршня главного цилиндра | |
| 47 | 5***5 | Поршень главного цилиндра |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
