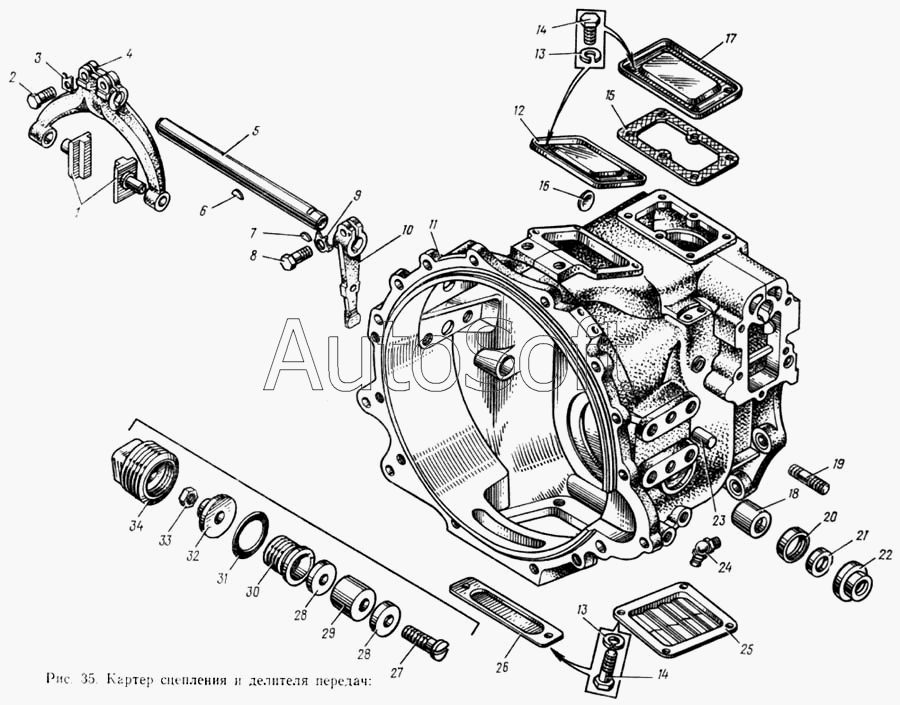

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Картер сцепления и делителя передач
22
11
12
13
13
14
14
15
16
17
18
19
20
21
10
23
24
25
26
27
28
28
29
30
31
32
33
34
33
16
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/03389/26 | 1***6 | Штифт | |
| 1/05172/77 | 1***7 | Шайба пружинная | |
| 1/18007/31 | 1***1 | Шпилька крепления картера делителя передач | |
| 14.1601090-10 | 1***0 | Диск нажимной сцепления в сборе | |
| 14.1701306 | 1***6 | Пробка сливная с магнитом в сборе | |
| 14.1701308 | 1***8 | Магнит с основанием в сборе | |
| 14.1701314 | 1***4 | Кольцо пружинное магнита | |
| 14.1701350 | 1***0 | Рым-болт | |
| 15.1770010-10 | 1***0 | Делитель передач в сборе | |
| 15.1770030 | 1***0 | Картер делителя передач с втулками в сборе | |
| 15.1770034 | 1***4 | Прокладка картера делителя передач | |
| 15.1770040 | 1***0 | Вал первичный делителя передач в сборе | |
| 15.1771110 | 1***0 | Валик вилки с рычагом в сборе | |
| 15.1771148 | 1***8 | Шайба регулировочная | |
| 870884-П29 | 8***9 | Пробка КГ 1/8" | |
| 1 | 1***9 | Сухарь вилки переключения 2-й и 3-й передач | |
| 2 | 1***1 | Болт | |
| 3 | 8***9 | Шайба замковая | |
| 4 | 1***4 | Вилка механизма переключения делителя передач | |
| 5 | 1***4 | Валик вилки | |
| 6 | 8***2 | Шпонка сегментная | |
| 7 | 8***2 | Шпонка сегментная | |
| 8 | 8***9 | Болт стяжной рычага | |
| 9 | 8***9 | Шайба замковая | |
| 10 | 1***2 | Рычаг механизма переключения | |
| 11 | 1***2 | Картер делителя передач | |
| 12 | 1***0 | Крышка смотрового люка картера сцепления верхняя | |
| 13 | 1***3 | Шайба пружинная | |
| 13 | 1***3 | Шайба пружинная | |
| 14 | 1***1 | Болт | |
| 14 | 1***1 | Болт | |
| 15 | 1***8 | Прокладка крышки люка | |
| 16 | 1***6 | Заглушка | |
| 16 | 8***9 | Заглушка | |
| 17 | 1***6 | Крышка люка картера делителя передач | |
| 18 | 1***6 | Втулка вала вилки выключения сцепления | |
| 19 | 1***1 | Шпилька | |
| 20 | 1***2 | Кольцо уплотнительное сальника | |
| 21 | 1***4 | Кольцо сальника | |
| 22 | 1***0 | Крышка сальника вала вилки выключения сцепления | |
| 23 | 1***1 | Штифт установочный | |
| 24 | 8***9 | Масленка | |
| 25 | 1***2 | Крышка смотрового люка картера нижняя | |
| 26 | 1***8 | Крышка люка картера сцепления передняя | |
| 27 | 1***3 | Винт крепления магнита | |
| 28 | 8***2 | Шайба магнита | |
| 29 | 1***0 | Магнит | |
| 30 | 1***3 | Кожух магнита | |
| 31 | 1***5 | Кольцо запорное магнита | |
| 32 | 1***2 | Основание магнита | |
| 33 | 1***1 | Гайка | |
| 33 | 1***1 | Гайка | |
| 34 | 1***6 | Пробка КГ 1/4" |
