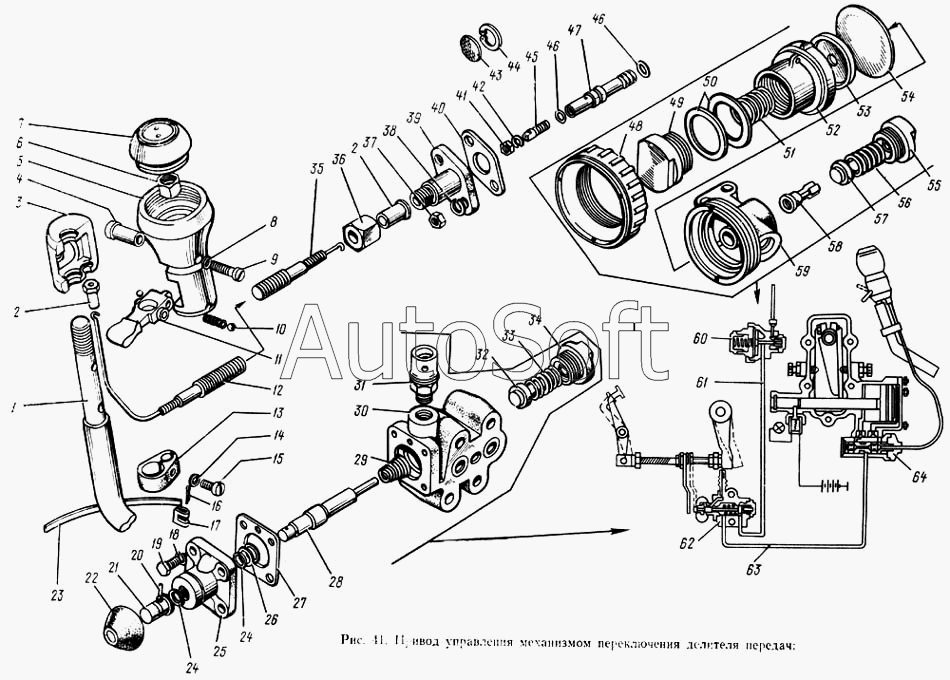

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Привод управления механизмом переключения делителя передач
28
40
39
38
37
36
35
34
33
32
31
30
29
41
27
26
25
24
24
23
22
21
20
19
18
17
53
64
63
62
61
60
59
58
57
56
55
54
16
52
51
50
49
48
47
46
46
45
44
43
42
4
15
14
13
12
11
10
9
8
7
6
5
3
2
2
1
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/02795/60 | 1***0 | Прокладка уплотнительная | |
| 1/02800/60 | 1***0 | Шайба уплотнительная | |
| 1/02844/60 | 1***0 | Прокладка 10х16х1,5 | |
| 1/05196/01 | 1***1 | Шайба плоская | |
| 1/09026/21 | 1***1 | Болт | |
| 1/60432/21 | 1***1 | Болт | |
| 1/60438/21 | 1***1 | Болт | |
| 1/60444/21 | 1***1 | Болт | |
| 14.1702173 | 1***3 | Сетка | |
| 15.1772050 | 1***0 | Клапан впускной редукционного клапана в сборе | |
| 15.1772072 | 1***2 | Направляющая упора клапана | |
| 15.1772130-10 | 1***0 | Кран управления делителем передач с рычагом переключения передач в сборе | |
| 15.1772140-10 | 1***0 | Корпус крана с гнездами золотника в сборе | |
| 15.1772152-10 | 1***0 | Трос крана управления с оболочкой и крышкой в сборе | |
| 15.1772160-10 | 1***0 | Трос крана с золотником в сборе | |
| 15.1772169 | 1***9 | Обойма фильтра | |
| 15.1772174-10 | 1***0 | Оболочка направляющая троса с гайками в сборе | |
| 15.1772178-10 | 1***0 | Каркас направляющей оболочки троса | |
| 15.1772179-10 | 1***0 | Трубка защитная | |
| 15.1772196 | 1***6 | Вкладыш рычага переключения передач | |
| 15.1772198 | 1***8 | Вкладыш фиксатора переключателя | |
| 15.1772206 | 1***6 | Пружина фиксатора | |
| 15.1772274-10 | 1***0 | Воздухопровод от редукционного клапана к клапану включения делителя | |
| 15.1772294 | 1***4 | Воздухопровод от клапана включения делителя к крану управления | |
| 15.1772298 | 1***8 | Скоба крепления воздухопровода в сборе | |
| 258252-П29 | 2***9 | Шплинт-проволока | |
| 33.1110036 | 3***6 | Ввертыш | |
| 33.1110117 | 3***7 | Пломба | |
| 740.1104364 | 7***4 | Наконечник воздухопровода | |
| 870018-П29 | 8***9 | Болт наконечника | |
| 870771-П15 | 8***5 | Штифт | |
| 870929-П | 8***П | Скоба крепления воздухопровода | |
| 1 | 1***8 | Рычаг переключения передач | |
| 2 | 1***0 | Гайка ограничительная | |
| 3 | 1***2 | Крышка корпуса переключателя боковая в сборе | |
| 4 | 1***4 | Винт установочный корпуса переключателя | |
| 5 | 1***0 | Корпус переключения крана управления делителем в сборе | |
| 6 | 8***9 | Гайка крепления корпуса переключателя | |
| 7 | 1***8 | Крышка корпуса переключателя верхняя | |
| 8 | 1***3 | Шайба волнистая | |
| 9 | 8***3 | Винт крепления крышки | |
| 10 | 1***5 | Шарик фиксатора 0,5 мм | |
| 11 | 1***2 | Переключатель крана управления делителем | |
| 12 | 1***0 | Трос крана | |
| 13 | 1***0 | Хомут для крепления троса | |
| 13 | 1***4 | Хомут для крепления троса | |
| 14 | 1***3 | Винт крепления хомута | |
| 15 | 1***3 | Шайба зубчатая | |
| 16 | 1***1 | Шплинт хомута | |
| 17 | 1***1 | Пряжка хомута | |
| 18 | 1***3 | Шайба пружинная | |
| 19 | 1***1 | Болт крепления крышки клапана | |
| 20 | 1***1 | Шплинт разводной | |
| 21 | 1***8 | Ограничитель штока клапана | |
| 22 | 1***8 | Пылепредохранитель штока клапана | |
| 23 | 1***1 | Лента хомута | |
| 24 | 1***2 | Кольцо уплотнительное | |
| 25 | 1***2 | Крышка клапана | |
| 26 | 8***9 | Шайба упорная штока клапана | |
| 27 | 1***6 | Прокладка крышки клапана | |
| 28 | 1***6 | Шток клапана | |
| 29 | 1***8 | Пружина штока клапана | |
| 30 | 1***4 | Корпус клапана включения делителя передач | |
| 31 | 1***0 | Сапун в сборе | |
| 32 | 1***1 | Корпус впускного клапана | |
| 33 | 1***4 | Пружина впускного клапана | |
| 34 | 1***2 | Корпус пружины впускного клапана | |
| 35 | 1***0 | Оболочка направляющая троса в сборе | |
| 36 | 8***9 | Гайка соединительная | |
| 37 | 1***1 | Гайка | |
| 38 | 1***3 | Шайба пружинная | |
| 39 | 1***2 | Крышка корпуса крана | |
| 40 | 1***3 | Прокладка крышки корпуса крана | |
| 41 | 8***9 | Гайка крепления наконечника троса | |
| 42 | 1***3 | Шайба пружинная | |
| 43 | 1***8 | Фильтр крана в сборе | |
| 44 | 1***0 | Кольцо пружинное | |
| 45 | 1***6 | Наконечник троса | |
| 46 | 1***4 | Кольцо уплотнительное | |
| 47 | 1***4 | Золотник крана | |
| 48 | 1***6 | Гайка накидная корпуса | |
| 49 | 1***0 | Пробка крышки корпуса | |
| 50 | 8***9 | Шайба регулировочная | |
| 51 | 1***6 | Пружина уравновешивающая | |
| 52 | 1***8 | Крышка корпуса редукционного клапана | |
| 53 | 1***7 | Шайба уравновешивающей пружины | |
| 54 | 1***5 | Диафрагма редукционного клапана | |
| 55 | 1***2 | Корпус пружины впускного клапана | |
| 56 | 1***4 | Пружина впускного клапана | |
| 57 | 1***1 | Корпус впускного клапана | |
| 58 | 1***3 | Шток впускного клапана | |
| 59 | 1***2 | Корпус редукционного клапана | |
| 60 | 1***0 | Редукционный клапан управления механизмом переключения передач | |
| 61 | 1***0 | Воздухопровод от редукционного клапана к клапану включения делителя в сборе | |
| 62 | 1***0 | Клапан включения делителя передач в сборе | |
| 63 | 1***0 | Воздухопровод от клапана включения делителя к крану управления в сборе | |
| 64 | 1***0 | Кран управления делителем передач с тросом в сборе |
