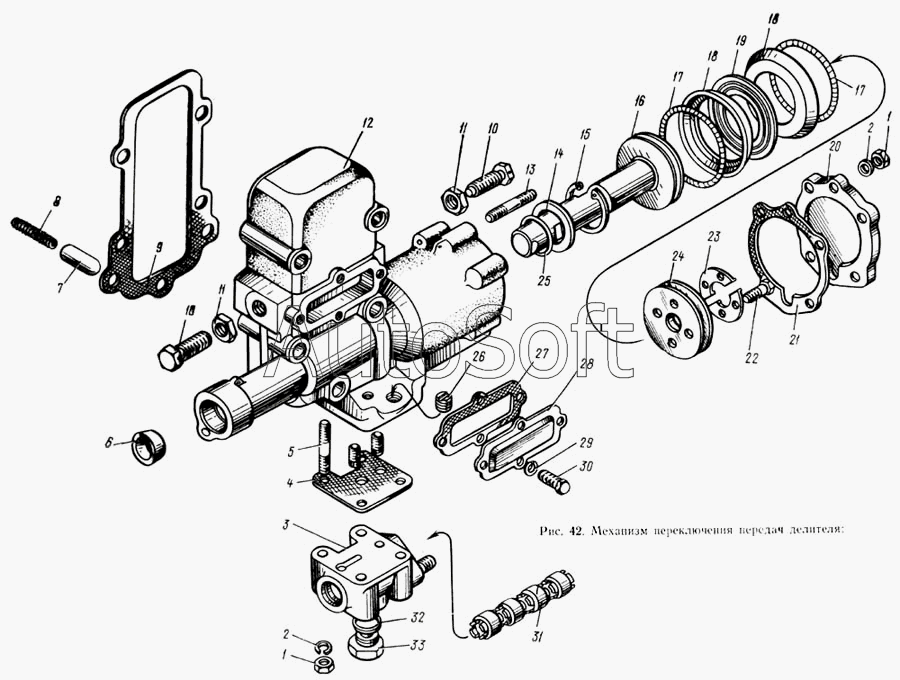

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Механизм переключения передач делителя
1
1
2
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05168/73 | 1***3 | Шайба пружинная | |
| 1/26386/01 | 1***1 | Шайба плоская | |
| 1/35166/21 | 1***1 | Шпилька | |
| 1/59713/21 | 1***1 | Болт крепления корпуса | |
| 15.1771010-10 | 1***0 | Механизм переключения делителя передач в сборе | |
| 15.1771020 | 1***0 | Корпус механизма переключения делителя передач в сборе | |
| 15.1771042 | 1***2 | Дроссель | |
| 15.1771050 | 1***0 | Поршень цилиндра механизма переключения с манжетой в сборе | |
| 33.1110117 | 3***7 | Пломба | |
| 870701-П29 | 8***9 | Шплинт-проволока | |
| 1 | 1***1 | Гайка | |
| 2 | 1***3 | Шайба пружинная | |
| 3 | 1***0 | Корпус крана | |
| 4 | 1***6 | Прокладка корпуса крана | |
| 5 | 1***1 | Шпилька | |
| 6 | 1***0 | Заглушка чашечная | |
| 7 | 1***2 | Фиксатор штока поршня | |
| 8 | 1***4 | Пружина фиксатора штока поршня | |
| 9 | 1***6 | Прокладка корпуса | |
| 10 | 8***9 | Болт упорный рычага | |
| 11 | 1***1 | Гайка низкая | |
| 12 | 1***4 | Корпус механизма переключения делителя передач | |
| 13 | 1***1 | Шпилька | |
| 14 | 8***9 | Шайба проставочная | |
| 15 | 1***2 | Кольцо запорное | |
| 16 | 1***4 | Поршень цилиндра со штоком | |
| 17 | 1***7 | Пружина манжеты поршня цилиндра | |
| 18 | 1***6 | Манжета поршня цилиндра | |
| 19 | 1***9 | Кольцо проставочное поршня цилиндра | |
| 20 | 1***4 | Крышка цилиндра | |
| 21 | 1***6 | Прокладка крышки цилиндра | |
| 22 | 1***1 | Болт | |
| 23 | 1***7 | Пластина стопорная болтов | |
| 24 | 1***6 | Кольцо упорное поршня | |
| 25 | 1***2 | Кольцо уплотнительное штока поршня | |
| 26 | 2***9 | Пробка КГ 1/4" | |
| 27 | 1***6 | Прокладка крышки смотрового люка | |
| 28 | 1***4 | Крышка смотрового люка корпуса | |
| 29 | 1***3 | Шайба пружинная | |
| 30 | 1***1 | Болт | |
| 31 | 1***6 | Гнездо золотника | |
| 32 | 1***0 | Шайба уплотнительная | |
| 33 | 3***6 | Ввертыш |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
