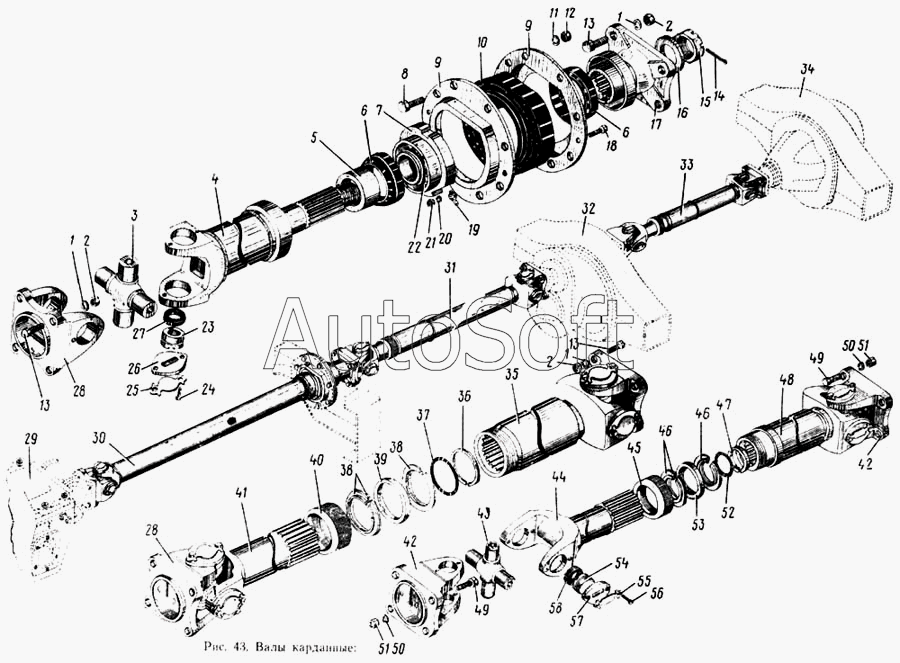

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Валы карданные
28
37
36
35
34
33
32
31
30
29
28
38
38
27
27
26
26
25
25
24
24
23
48
58
57
56
55
54
53
52
51
51
50
50
49
49
23
47
46
46
45
44
43
42
42
41
40
39
3
2
2
2
1
1
1
3
13
13
13
22
21
20
19
18
17
16
15
14
12
11
10
9
9
8
7
6
6
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1/05170/73 | 1***3 | Шайба пружинная | |
| 1/05200/01 | 1***1 | Шайба плоская | |
| 1/55408/31 | 1***1 | Болт | |
| 1/55415/31 | 1***1 | Болт | |
| 1/55418/31 | 1***1 | Болт | |
| 121-2203022 | 1***2 | Вилка карданного вала | |
| 130-2201025 | 1***5 | Крестовина карданного вала с подшипниками в сборе | |
| 131-2205025-А2 | 1***2 | Комплект крестовины кардана среднего моста с подшипниками | |
| 133-2202086 | 1***6 | Подшипник промежуточной опоры основного карданного вала в сборе | |
| 133ГЯ-2202012 | 1***2 | Вал карданный основной с карданом в сборе | |
| 14.3904020 | 1***0 | Табличка заводская коробки передач | |
| 15.1700026 | 1***6 | Коробка передач с транспортными деталями в сборе | |
| 15.1700151 | 1***1 | Коробка передач в сборе | |
| 157К-2203102 | 1***2 | Втулка карданного вала шлицевая в сборе | |
| 31060-П8 | 3***8 | Гвоздь нарезной | |
| 33.1110117 | 3***7 | Пломба | |
| 870017-П29 | 8***9 | Болт крепления коробки передач к двигателю | |
| 870701-П29 | 8***9 | Шплинт-проволока | |
| 1 | 2***2 | Шайба пружинная | |
| 2 | 2***8 | Гайка | |
| 3 | 1***В | Крестовина карданного вала | |
| 3 | 1***В | Крестовина карданного вала | |
| 4 | 1***5 | Вал карданный основной в сборе | |
| 5 | 1***3 | Втулка распорная подшипника | |
| 6 | 3***П | Манжета в сборе | |
| 7 | 1***7 | Корпус подшипника | |
| 8 | 2***8 | Болт | |
| 9 | 1***2 | Кронштейн промежуточной опоры | |
| 10 | 1***5 | Подушка опоры | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 2***8 | Гайка | |
| 13 | 3***8 | Болт | |
| 14 | 2***П | Шплинт | |
| 15 | 3***П | Гайка крепления фланца | |
| 16 | 3***П | Шайба | |
| 17 | 1***6 | Фланец основного карданного вала с отражателем в сборе | |
| 18 | 2***8 | Болт | |
| 19 | 3***П | Масленка в сборе | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 2***8 | Гайка | |
| 22 | 3***П | Роликоподшипник | |
| 23 | 1***2 | Подшипник игольчатый кардана в сборе | |
| 23 | 1***2 | Подшипник игольчатый кардана в сборе | |
| 24 | 2***8 | Болт | |
| 24 | 2***8 | Болт | |
| 25 | 1***1 | Пластина стопорная | |
| 25 | 1***1 | Пластина стопорная | |
| 26 | 1***0 | Пластина опорная игольчатого подшипника | |
| 26 | 1***0 | Пластина опорная игольчатого подшипника | |
| 27 | 1***Б | Уплотнение подшипника карданного вала торцевое в сборе | |
| 27 | 1***Б | Уплотнение подшипника карданного вала торцевое в сборе | |
| 28 | 1***3 | Фланец-вилка карданного вала | |
| 28 | 1***3 | Фланец-вилка карданного вала | |
| 29 | 1***1 | Коробка передач с делителем, управлением и деталями сцепления в сборе | |
| 30 | 1***1 | Вал карданный основной с промежуточной опорой в сборе | |
| 31 | 1***1 | Вал карданный среднего моста с карданами в сборе | |
| 32 | 1***0 | Средний мост в сборе | |
| 33 | 1***1 | Вал карданный заднего моста | |
| 34 | 1***0 | Мост задний в сборе | |
| 35 | 1***5 | Вал карданный среднего моста в сборе | |
| 36 | 1***7 | Шайба разрезная | |
| 37 | 3***П | Кольцо уплотнительное | |
| 38 | 1***9 | Шайба шлицевой втулки карданного вала разрезная | |
| 39 | 1***1 | Кольцо войлочное | |
| 40 | 1***7 | Гайка крепления сальника | |
| 41 | 1***8 | Вилка скользящая карданного вала | |
| 42 | 1***3 | Фланец-вилка карданного вала | |
| 43 | 1***0 | Крестовина карданного вала | |
| 44 | 1***8 | Вилка скользящая кардана переднего моста | |
| 45 | 1***7 | Гайка крепления сальника шлицевой втулки карданного вала | |
| 46 | 1***9 | Шайба разрезная сальника шлицевой втулки | |
| 47 | 1***7 | Шайба разрезная | |
| 48 | 1***5 | Вал карданный заднего моста с вилкой и шлицевой втулкой в сборе | |
| 49 | 3***8 | Болт | |
| 50 | 2***2 | Шайба пружинная | |
| 51 | 2***8 | Гайка | |
| 52 | 1***5 | Манжета скользящей вилки | |
| 53 | 1***1 | Кольцо сальника шлицевой втулки карданного вала | |
| 54 | 1***4 | Подшипник игольчатый кардана в сборе | |
| 55 | 1***1 | Пластина-замок | |
| 56 | 2***8 | Болт | |
| 57 | 1***0 | Пластина игольчатого подшипника опорная | |
| 58 | 1***3 | Уплотнение подшипника карданного вала торцевое в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
