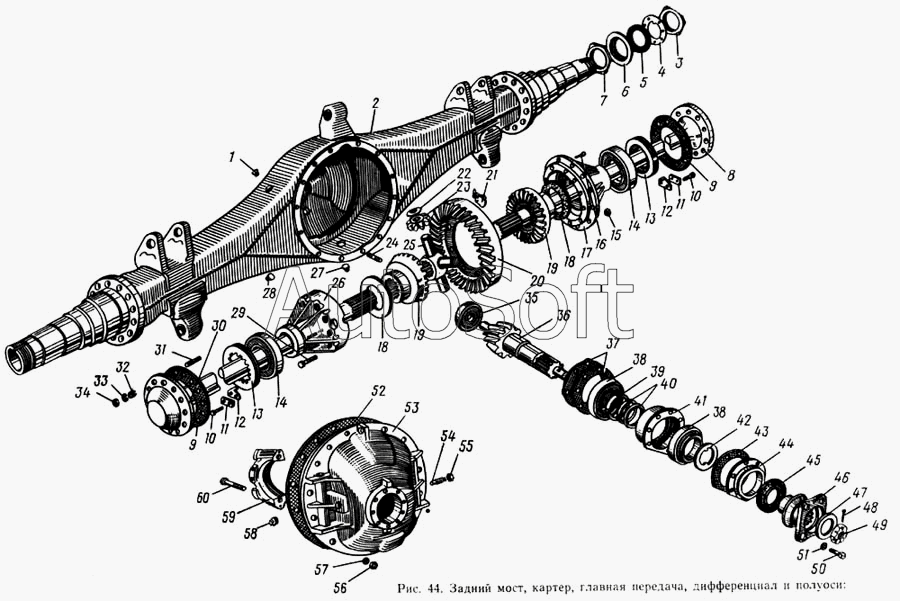

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Задний мост, картер, главная передача, дифференциал и полуоси
28
38
38
37
36
35
34
33
32
31
30
29
39
27
26
25
24
23
22
21
20
19
19
18
18
50
60
59
58
57
56
55
54
53
52
51
17
49
48
47
46
45
44
43
42
41
40
6
16
15
14
14
13
13
12
12
11
11
10
10
9
9
8
7
5
4
3
2
1
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-2402077 | 1***7 | Пластина стопорная болта крышки подшипника дифференциала | |
| 130Б-2402089 | 1***9 | Шайба регулировочная 2,65...2,67 мм | |
| 130Б-2402090 | 1***0 | Шайба регулировочная 2,75...2,77 мм | |
| 130Б-2402091 | 1***1 | Шайба регулировочная 2,85...2,87 мм | |
| 130Б-2402092 | 1***2 | Шайба регулировочная 2,95...2,97 мм | |
| 130Б-2402093 | 1***3 | Шайба регулировочная 3,05...3,07 мм | |
| 130Б-2402094 | 1***4 | Шайба регулировочная 3,15...3,17 мм | |
| 130Б-2402095 | 1***5 | Шайба регулировочная 3,20...3,22 мм | |
| 130Г-2402015 | 1***5 | Картер главной передачи заднего моста с крышками подшипников в сборе | |
| 130Г-2402048 | 1***8 | Стакан подшипников ведущей конической шестерни с кольцами подшипников в сборе | |
| 130Г-2402050 | 1***0 | Крышка стакана подшипников с манжетой в сборе | |
| 130Г-2402078 | 1***8 | Стакан подшипников с внутренними кольцами в сборе (комплект) | |
| 130Г-2402097 | 1***7 | Прокладка регулировочная 0,50 мм | |
| 130Г-2402098 | 1***8 | Прокладка регулировочная 0,20 мм | |
| 130Г-2402099 | 1***9 | Прокладка регулировочная 0,10 мм | |
| 130Г-2402100 | 1***0 | Прокладка регулировочная 0,05 мм | |
| 130Г-2402165 | 1***5 | Маслоуловитель главной передачи | |
| 130Г-2403020 | 1***0 | Чашка дифференциала левая в сборе (комплект) | |
| 130Г-2403063 | 1***3 | Втулка сателлита дифференциала | |
| 133-2402010 | 1***0 | Передача главная заднего моста в сборе | |
| 133-2402012 | 1***2 | Шестерня ведущая главной передачи заднего моста в сборе | |
| 133-2402020 | 1***0 | Шестерни ведущая и ведомая главной передачи (комплект) | |
| 133-2403010 | 1***0 | Дифференциал заднего моста в сборе | |
| 133-2503010 | 1***0 | Дифференциал среднего моста в сборе | |
| 133Г1-2401006 | 1***6 | Картер заднего моста с гайками в сборе | |
| 301563-П | 3***П | Болт | |
| 308650-П8 | 3***8 | Шпилька крепления главной передачи длинная | |
| 1 | 3***П | Сапун в сборе | |
| 2 | 1***0 | Картер заднего моста в сборе | |
| 3 | 1***2 | Гайка подшипника ступицы колеса внешняя в сборе | |
| 4 | 1***0 | Шайба замочная гайки подшипника ступицы заднего колеса | |
| 5 | 1***4 | Набивка сальника 173х117х8 | |
| 6 | 1***3 | Корпус манжеты полуоси | |
| 7 | 1***4 | Гайка подшипника ступицы колеса внутренняя со штифтом | |
| 8 | 1***1 | Полуось моста левая | |
| 9 | 1***8 | Прокладка фланца полуоси | |
| 10 | 2***П | Болт | |
| 11 | 1***4 | Пластина замочная | |
| 12 | 1***3 | Стопор гайки подшипника дифференциала | |
| 13 | 1***0 | Гайка подшипника дифференциала | |
| 14 | 3***П | Подшипник дифференциала конический в сборе | |
| 15 | 2***П | Гайка прорезная | |
| 16 | 3***П | Заклепка | |
| 17 | 1***9 | Чашка дифференциала левая | |
| 18 | 1***1 | Шайба опорная шестерни полуоси | |
| 19 | 1***0 | Колесо зубчатое полуоси | |
| 20 | 1***0 | Шестерня ведомая главной передачи | |
| 21 | 1***4 | Накладка ведомой шестерни опорная с маслоуловителем в сборе | |
| 22 | 1***8 | Шайба сателлита дифференциала | |
| 23 | 1***4 | Сателлит дифференциала с втулкой в сборе | |
| 24 | 3***8 | Шпилька | |
| 25 | 1***0 | Крестовина дифференциала | |
| 26 | 1***8 | Чашка дифференциала правая | |
| 27 | 4***П | Пробка КГ 1/2" | |
| 28 | 2***П | Пробка КГ 1/4" | |
| 29 | 3***П | Болт | |
| 30 | 1***0 | Полуось моста правая | |
| 31 | 3***8 | Шпилька | |
| 32 | 1***2 | Втулка разжимная | |
| 33 | 2***2 | Шайба пружинная | |
| 34 | 2***8 | Гайка | |
| 35 | 3***П | Подшипник роликовый | |
| 36 | 1***7 | Шестерня ведущая главной передачи заднего моста | |
| 37 | 1***6 | Прокладка стакана регулировочная толщиной 1,0 мм | |
| 38 | 3***П | Подшипник | |
| 39 | 1***9 | Втулка распорная подшипников ведущей шестерни главной передачи | |
| 40 | 1***8 | Шайба регулировочная 2,60...2,62 мм | |
| 41 | 1***9 | Стакан подшипников ведущей шестерни | |
| 42 | 1***8 | Шайба подшипника ведущей шестерни | |
| 43 | 1***7 | Прокладка крышки стакана уплотнительная | |
| 44 | 1***1 | Крышка стакана подшипников ведущей шестерни | |
| 45 | 3***П | Манжета в сборе | |
| 46 | 1***6 | Фланец ведущей шестерни с отражателем в сборе | |
| 47 | 3***П | Шайба | |
| 48 | 2***П | Шплинт | |
| 48 | 2***П | Шплинт | |
| 49 | 3***П | Гайка вала ведущей конической шестерни | |
| 50 | 2***8 | Болт | |
| 51 | 2***2 | Шайба пружинная | |
| 52 | 1***4 | Прокладка картера редуктора | |
| 53 | 1***8 | Картер главной передачи | |
| 54 | 1***6 | Болт ведомой шестерни опорный | |
| 55 | 3***8 | Гайка | |
| 56 | 2***8 | Гайка | |
| 57 | 2***2 | Шайба пружинная | |
| 58 | 2***П | Пробка 1/4" | |
| 59 | 1***6 | Крышка подшипника дифференциала со штифтом в сборе | |
| 60 | 3***8 | Болт |
