Каталог запасных частей к технике: ЗИЛ-5301 (2006) (2006). №5
/169.gif)
1
2
3
4
4
5
6
8
8
9
9
9
9
9
9
9
10
10
11
11
12
12

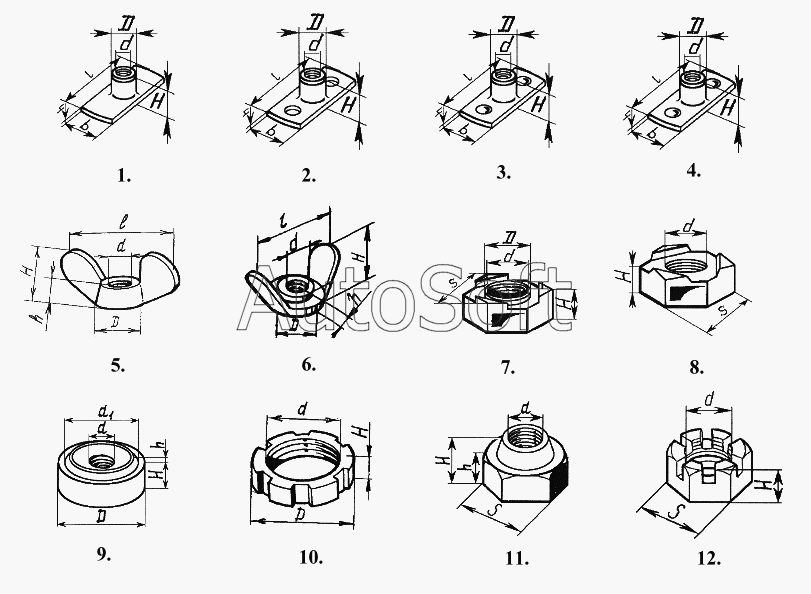

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Удлиненная фланцевая гайка (d=М5, H=5,0, b=13, h=1,2, D=6,5, l=22) | |
| 2 | 2***6 | Удлиненная фланцевая гайка (d=М6, H=6,5, b=13, h=1,5, D=8,0, l=22) | |
| 3 | 2***П | Гайка | |
| 4 | 2***П | Удлиненная фланцевая гайка (d=М5, H=5,0, b=13, h=1,2, D=6,5, l=22) | |
| 4 | 2***П | Удлиненная фланцевая гайка (d=М8, H=8,0, b=13, h=1,8, D=10,0, l=22) | |
| 5 | 3***1 | Гайка | |
| 6 | 3***9 | Гайка-барашек специальная (d=М10, D=18, H=30, h=17, l=45) | |
| 8 | 3***6 | Гайка приварная шестигранная, специальная (d=М5, H=5,5, S=13) | |
| 8 | 3***П | Гайка приварная шестигранная, специальная (d=М8, H=6, S=13) | |
| 9 | 1***4 | Бонка (d=КГ1/4", D=25, d1=17,0, H=9,5, h=2,0) | |
| 9 | 1***Б | Бонка (d=КГ1/4", D=18, d1=14,0, H=14,0, h=2,0) | |
| 9 | 1***6 | Бонка (d=М12, D=18, d1=12,7, H=13,0, h=1,0) | |
| 9 | 1***8 | Бонка (d=КГ3/8", D=36, d1=29,0, H=11,5, h=2,5) | |
| 9 | 1***5 | Бонка (d=М24х1,5, D=30, d1=21,0, H=9,5, h=2,5) | |
| 9 | 3***П | Бонка (d=КГ1/3", D=22, d1=19,0, H=9,0, h=2,0) | |
| 9 | 4***0 | Бонка (d=М22х1,5, D=30, d1=26,0, H=14,5, h=2,5) | |
| 10 | 1***1 | Гайка круглая шлицевая (d=М33х1,5, D=46, S=39, H=9, b=6) | |
| 10 | 3***9 | Гайка | |
| 11 | 2***9 | Гайка | |
| 11 | 3***9 | Гайка самостопорящаяся | |
| 12 | 3***2 | Гайка | |
| 12 | 3***9 | Гайка самостопорящаяся |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
