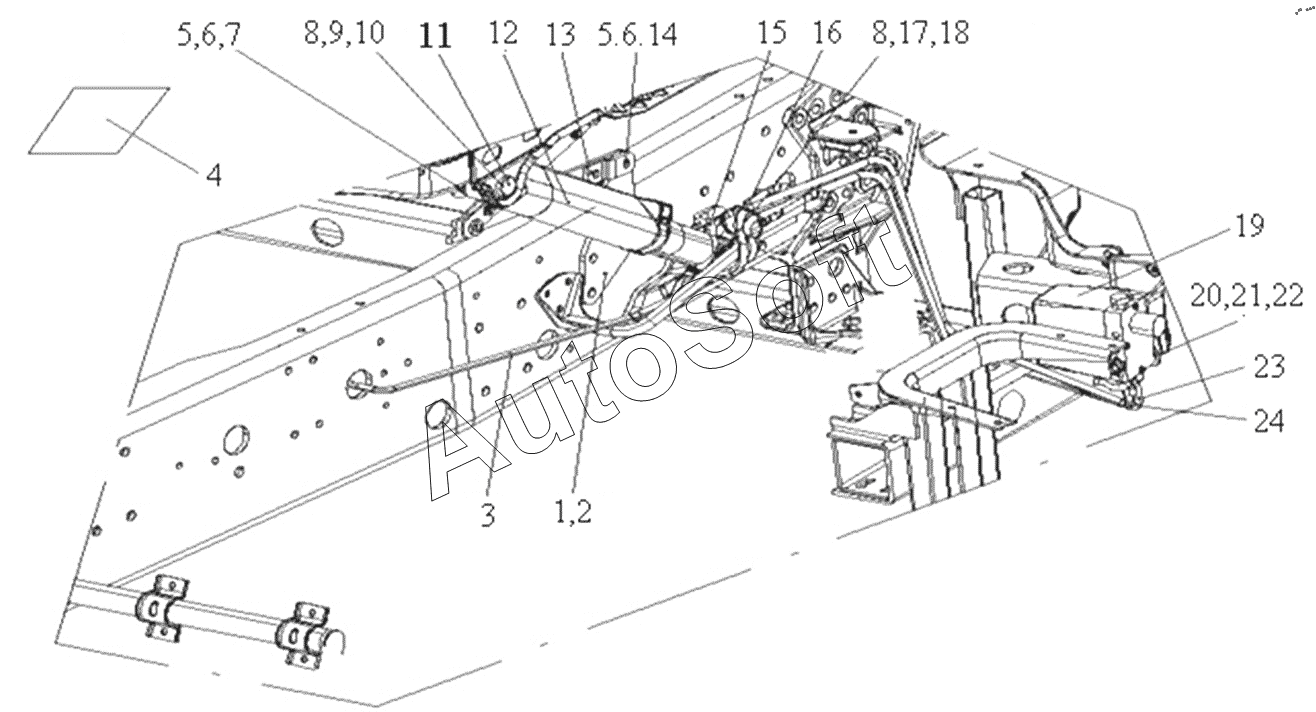

Каталог запасных частей к технике: HOWO ZZ4257N3247N1B_A7_D12_380. Cab lifting device
1
2
3
4
5
5
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***7 | Support assembly under support | |
| 10 | Q***0 | Spring washer | |
| 11 | A***5 | Support shaft on the cylinder | |
| 12 | W***4 | High-floor cab lifting cylinder | |
| 13 | A***0 | Cab lifting strut assembly | |
| 13.1 | A***0 | Upper strut | |
| 13.2 | A***4 | Pull belt welding assembly | |
| 13.3 | A***3 | Welding plate | |
| 13.4 | A***7 | Middle pull belt | |
| 13.5 | Q***8 | Болт | |
| 13.6 | Q***4 | Pin shaft | |
| 13.7 | Q***0 | Шайба | |
| 13.8 | Q***6 | Open pin | |
| 14 | Q***2 | Pin shaft | |
| 15 | A***5 | Lift the lower bracket of the cylinder | |
| 16 | 1***6 | Пластмассовое стопорное кольцо | |
| 17 | Q***0 | Hexagonal bolt | |
| 18 | Q***0 | Lock nut | |
| 19 | W***2 | A7 cab lift oil pump | |
| 2 | 1***0 | Rubber damping block | |
| 20 | Q***0 | болт | |
| 21 | Q***0 | Пружинная шайба | |
| 22 | Q***0 | Шайба | |
| 23 | W***6 | Single curved hose | |
| 24 | W***0 | Double curved hose | |
| 3 | W***8 | Single curved hose | |
| 4 | A***7 | A7 pump front lifting instruction board | |
| 5 | Q***4 | Шайба | |
| 6 | Q***0 | Шплинт | |
| 7 | Q***4 | Шайба | |
| 8 | Q***0 | Flat washer | |
| 9 | Q***0 | Hexagonal thin nut-fine teeth |
